По мере ускорения распространения электромобилей во всем мире зарядная инфраструктура предъявляет беспрецедентные требования к распределительным электрическим сетям. Традиционные коммерческие трансформаторы часто не справляются с динамичными режимами нагрузки, искажениями гармоник и перспективными задачами расширения зарядных станций для электромобилей.

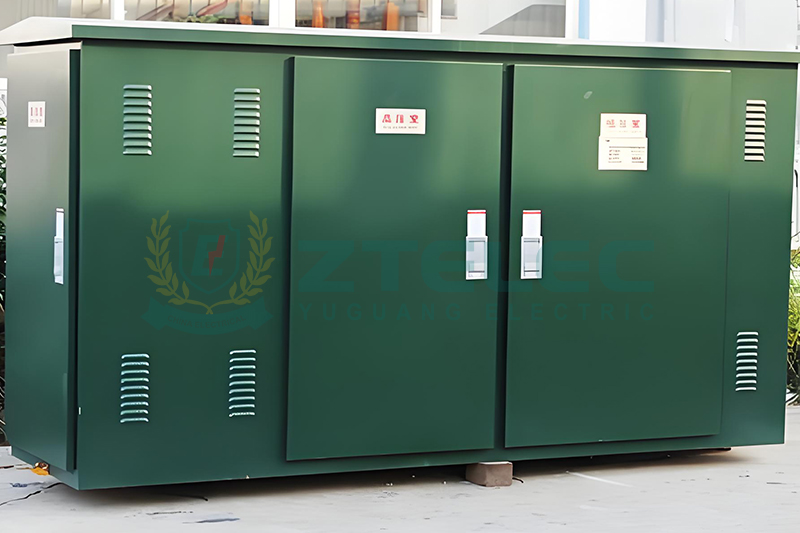

Подстанция мощностью 500 кВА стала одним из наиболее широко используемых решений для средних зарядных комплексов электромобилей, рассчитанных на 20–50 зарядных постов, коммерческих парковок, автопарков и промышленных зарядных узлов. Благодаря оптимальной мощности, компактным габаритам и модульной масштабируемости она обеспечивает баланс между инвестиционными затратами и гибкостью эксплуатации.
Данное руководство содержит сведения по расчету требуемой мощности, техническим характеристикам, мерам подавления гармоник, монтажным нюансам, сертификационным требованиям и действующим ценам на условиях ФОБ, помогая подрядчикам по инженерно-строительным работам, операторам зарядных станций и международным покупателям принимать обоснованные решения при закупке оборудования.
Большинство эксплуатируемых по всему миру быстрых зарядных устройств постоянного тока имеют номинальную мощность 60 кВт, 120 кВт или 180 кВт. При коэффициенте мощности 0,9 и степени загрузки трансформатора 90–100% трансформатор 500 кВА стабильно выдает активную мощность порядка 405–450 кВт.
При стандартном коэффициенте разновременности нагрузки 60–70% подстанция 500 кВА способна обеспечить работу:
4–5 быстрых зарядных устройств постоянного тока мощностью 120 кВт одновременно.
8–10 зарядных устройств по 60 кВт.
Комбинированной комплектации из двух сверхбыстрых зарядных устройств по 180 кВт и четырех устройств по 60 кВт при использовании интеллектуальной системы управления нагрузкой.
Во многих странах трансформатор мощностью 500 кВА подключается напрямую к средненапряженным сетям 10 кВ, 11 кВ или 15 кВ без организации отдельной высоковольтной транспортной инфраструктуры. Это значительно сокращает сроки согласования с энергоснабжающей организацией, затраты на подключение к сети и общую сложность проекта по сравнению с установками мощностью свыше 1 МВА.
500 кВА – одна из наиболее массово производимых мощностей для компактных и блочно-модульных подстанций. Благодаря стандартизированной конструкции и отлаженной цепи поставок срок изготовления стандартных комплектаций составляет 6–10 недель, индивидуальных решений – 8–14 недель.
Ниже представлены стандартные рекомендуемые параметры подстанций зарядных станций, разработанных в соответствии со стандартами МЭК (IEC).
| Параметр | Рекомендуемое значение |
|---|---|
| Номинальная мощность | 500 кВА |
| Первичное напряжение | 10 кВ, 11 кВ, 15 кВ или 33 кВ |
| Вторичное напряжение | 400 В, 415 В, 380 В или 480 В |
| Группа соединения обмоток | Dyn11 |
| Потери холостого хода | ≤ 870 Вт |
| Потери под нагрузкой | ≤ 7400 Вт при температуре 75 °C |
| Напряжение короткого замыкания | 4–6% |
| Коэффициент K | K-13 или K-20 |
| Способ охлаждения | ONAN (естественное масляное охлаждение) или AN (естественное воздушное охлаждение) |
| Степень защиты оболочки | Рекомендуется IP54 |
| Уровень шума | ≤ 55 дБ(А) |
Одной из ключевых инженерных задач при проектировании зарядной инфраструктуры является борьба с искажениями гармоник. Быстрые зарядные устройства оснащены выпрямителями переменного тока на постоянный, которые являются нелинейными нагрузками и генерируют токи гармоник преимущественно 5-го и 7-го порядков.
Общее коэффициент искажения тока гармониками (THDi) часто достигает 20–40%, что вызывает дополнительные потери на вихревые токи в обмотках трансформатора. Чрезмерные гармоники повышают рабочую температуру, сокращают срок службы изоляции и снижают общую эффективность трансформатора.
Для решения указанных проблем инженеры выбирают трансформаторы группы соединения Dyn11. Треугольное соединение высоковольтной обмотки задерживает гармоники кратные трем внутри трансформатора и не допускает их распространения в распределительную сеть энергоснабжающей организации.
Дополнительные меры подавления гармоник включают пассивные фильтры, рассчитанные на подавление гармоник 5-го и 7-го порядков, либо активные фильтры мощности (АФМ), обеспечивающие снижение THDi ниже 5% и соответствие требованиям стандартов IEEE 519 и IEC 61000.
Нагрузка от зарядки электромобилей имеет выраженный динамичный характер. В пиковые часы зарядки степень загрузки трансформатора может вырасти с 10% до более 90% за несколько минут. Для гарантии стабильной работы и перспективного расширения инженеры предусматривают резерв мощности 15–20% сверх расчетной эксплуатационной нагрузки.
Системы динамического управления нагрузкой непрерывно контролируют степень загрузки трансформатора и автоматически снижают выдаваемую мощность зарядных устройств при приближении нагрузки к номиналу.
Системы накопления энергии на аккумуляторах все чаще интегрируются с зарядными станциями. Литий-железо-фосфатный аккумулятор емкостью 100–200 кВт·ч позволяет сократить платежи за пиковую нагрузку, улучшить качество электроэнергии и обеспечить резервное питание при аварийных отключениях сети.

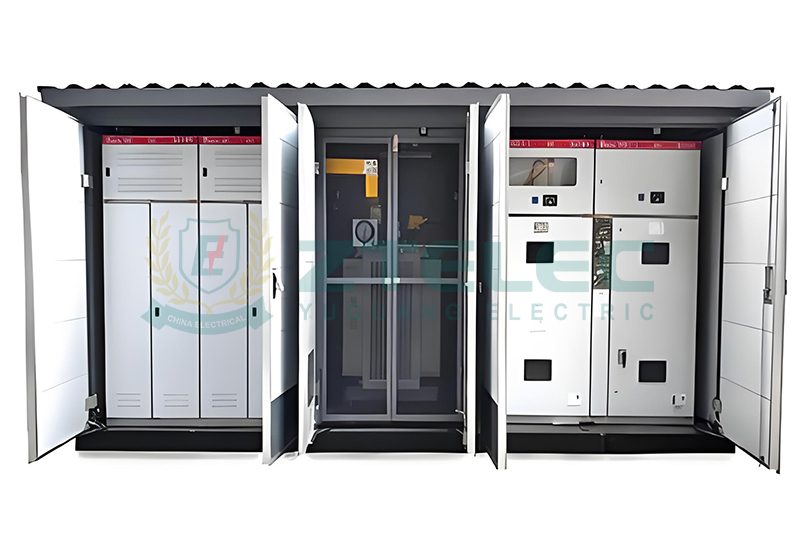

Для большинства проектов зарядных станций компактные подстанции имеют существенные преимущества перед классическими стационарными сооружениями.
Монтаж компактной подстанции завершается за 1–3 дня после готовности бетонного основания. Традиционные подстанции требуют нескольких недель или месяцев земляных и строительных работ, а также сборки оборудования.
Стандартная компактная подстанция мощностью 500 кВА занимает всего 6–15 квадратных метров, поэтому она оптимально подходит для городских парковок, автопарков, зон обслуживания автодорог и коммерческих зарядных станций с ограниченной площадью.
Модульная конструкция также упрощает перспективное расширение за счет параллельной установки дополнительных трансформаторов без масштабных реконструктивных работ.
Рекомендуется монолитное железобетонное основание марки бетона C30, приподнятое над уровнем земли на 100–150 мм для предотвращения затопления. При устройстве основания сразу проектируют кабельные каналы, заземляющие шины и емкости для сбора масла.
Используются силовые кабели с изоляцией из сшитого полиэтилена (XLPE), соответствующие стандарту IEC 60502-2. Для трансформатора 11 кВ мощностью 500 кВА с первичным током около 26 А стандартно выбирают медные жилы сечением 35 мм².
Правильно спроектированное заземление необходимо для безопасности персонала и защиты оборудования. Сопротивление заземления трансформатора должно быть менее 4 Ом, зарядное оборудование эксплуатируется по системе заземления TN-S с раздельными нейтральным и защитным проводниками.
Современная зарядная инфраструктура требует комплексных функций интеллектуального контроля: датчики температуры обмоток, дистанционное управление выключателями, мониторинг качества электроэнергии, интерфейсы связи с поддержкой протоколов Modbus RTU, IEC 61850 и интеграции по протоколу OCPP.
Данные функции позволяют оператору осуществлять полный контроль над точкой подключения к сети, трансформатором, распределительным устройством, системой накопления энергии и всей сетью зарядных постов.
По актуальным экспортным коммерческим предложениям крупных китайских производителей диапазон цен на условиях ФОБ следующий:
| Комплектация | Диапазон цен ФОБ (доллары США) |
|---|---|
| Масляный трансформатор 500 кВА | 9500 – 14000 |
| Трансформатор + распределительное устройство с выкатными ячейками RMU | 18000 – 28000 |
| Полная компактная подстанция | 28000 – 45000 |
| Подстанция + система накопления энергии емкостью 100 кВт·ч | 65000 – 95000 |
Конечная цена зависит от класса напряжения, степени защиты оболочки, комплектации распределительного устройства, оборудования для подавления гармоник, систем мониторинга, сертификационных требований и объема заказа. При оптовой закупке от трех единиц оборудования предоставляются дополнительные скидки.
При подготовке запросов коммерческих предложений на экспортных проектах необходимо четко прописать нормативные требования целевого рынка.
Проекты для Евросоюза требуют соответствия трансформаторов стандарту IEC 60076, компактных подстанций – IEC 62271-202, соблюдения норм энергоэффективности EN 50588-1 и наличия маркировки CE.
Объекты в Великобритании должны соответствовать стандарту BS EN 60076 и нормам подключения к сетям по правилам G99 и G100.
Оборудование для Северной Америки требует соответствия трансформаторных стандартов IEEE C57, распределительных устройств ANSI и наличия сертификатов UL или CSA.
Для стран Ближнего Востока и Совета сотрудничества стран Персидского залива кроме соответствия МЭК требуются разрешительные документы SASO или ESMA.
Рынки Юго-Восточной Азии допускают оборудование с сертификатами МЭК, однако ряд стран предъявляет дополнительные национальные сертификационные нормативы.
Стандартная подстанция 500 кВА обеспечивает одновременную работу примерно четырех-пяти быстрых зарядных устройств постоянного тока мощностью 120 кВт в зависимости от коэффициента разновременности нагрузки и схемы управления энергией.
Трансформаторы Dyn11 эффективно подавляют гармоники кратные трем, улучшают совместимость с нелинейными зарядными нагрузками, снижают перегрев оборудования и повышают качество подаваемой электроэнергии.
Для уличных компактных подстанций преимущественно используют масляные трансформаторы благодаря низкой стоимости и повышенной способности к перегрузкам. Сухие трансформаторы выбирают для внутренних установок с повышенными требованиями пожарной безопасности.
Установка аккумуляторного накопителя не является обязательной, однако его интеграция существенно снижает расходы на оплату пиковой нагрузки, стабилизирует работу сети и открывает возможности перспективного расширения сверхбыстрых зарядных комплексов.
Подстанция мощностью 500 кВА для зарядки электромобилей является одним из наиболее экономичных и масштабируемых решений для современной зарядной инфраструктуры. При грамотном расчете мощности, организации подавления гармоник, интеграции интеллектуального мониторинга и соблюдении международных стандартов она создает надежную основу для долгосрочной эксплуатации зарядных станций.
При формировании запросов коммерческих предложений для иностранных поставщиков покупателям следует четко указать требуемую группу соединения обмоток (Dyn11), коэффициент K, схемы фильтрации гармоник, количество низковольтных отходящих линий, протоколы связи и сертификаты целевого рынка. Детализированные технические спецификации повышают точность коммерческих предложений, снижают проектные риски и расходы на последующие доработки оборудования.
