Кожно‑оболочное выдвижное распределительное устройство KYN61‑40.5 является одним из наиболее широко применяемых решений среднего напряжения для распределительных систем 35 кВ. Оно активно эксплуатируется на подстанциях, электростанциях, промышленных парках, горнодобывающих предприятиях, энергосбытовых компаниях, проектах возобновляемой энергетики и крупномасштабных объектах инфраструктуры. Благодаря полностью металлической оболочке, надёжной технологии вакуумных выключателей и комплексной системе пятиблокировок безопасности распределительное устройство KYN61‑40.5 стало неотъемлемым элементом современных сетей распределения электроэнергии.
По мере глобального развития интеллектуальных сетей, цифровых подстанций и интеграции возобновляемых источников энергии энергетические и промышленные пользователи предъявляют повышенные требования к эксплуатационной надёжности, интеллектуальному мониторингу и безопасности персонала. Данное руководство даёт полное описание распределительного устройства KYN61‑40.5, охватывая технические характеристики, конструктивное исполнение, принципы выбора, требования к монтажу, правила технического обслуживания и перспективы развития, помогая инженерам, EPC‑подрядчикам и специалистам по закупкам принимать обоснованные решения.

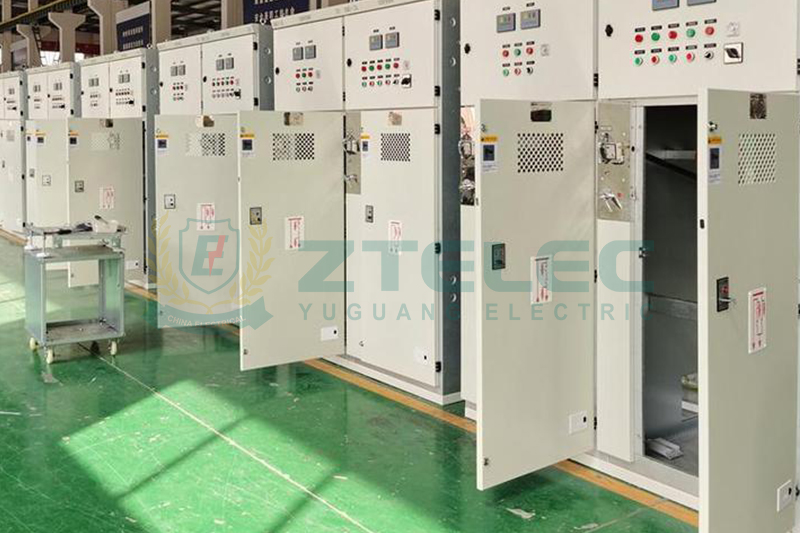

KYN61‑40.5 — это внутреннее кожно‑оболочное выдвижное переменноточное распределительное устройство для систем с номинальным напряжением 40,5 кВ. Оно выполнено по конструкции центрально расположенного выдвижного вакуумного выключателя (ВВ) и подходит для распределительных сетей 35 кВ частотой 50 Гц или 60 Гц.
Оборудование изготавливается в соответствии со стандартами IEC 62271‑200, GB/T 3906 и GB/T 11022. Оно выполняет важнейшие функции приёма, распределения, управления, защиты, мониторинга и отключения аварийных участков, являясь одним из ключевых аппаратов современных электроустановок среднего напряжения.
K: Кожно‑оболочное исполнение
Y: Выдвижной тип
N: Внутренняя установка
61: Серийный номер конструкции
40.5: Максимальное номинальное напряжение (40,5 кВ)
Распределительное устройство KYN61‑40.5 широко используется в разнообразных распределительных системах среднего напряжения 35 кВ, включая:
Энергосбытовые подстанции 35 кВ государственных и региональных электросетевых компаний.
Вспомогательные распределительные системы тепловых, гидроэлектрических, ветровых и атомных электростанций.
Солнечные фотоэлектрические станции, системы аккумуляторного накопления энергии (BESS) и проекты подключения возобновляемых источников энергии к сети.
Крупные промышленные объекты: металлургические комбинаты, цементные заводы, горнодобывающие предприятия, нефтехимические комплексы и производственные площадки.
Системы рельсового транспорта, аэропорты, порты, объекты муниципальной инфраструктуры и гипермасштабные центры обработки данных.
Торгово‑развлекательные комплексы, высотные здания, промышленные парки, больницы и распределительные центры коммунального хозяйства.
| Технический параметр | Значение |
|---|---|
| Номинальное напряжение | 40,5 кВ |
| Максимальное рабочее напряжение | 42 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный ток | 1250 А, 1600 А, 2000 А, 2500 А, 3150 А |
| Номинальный ток отключения короткого замыкания | 20 кА, 25 кА, 31,5 кА, 40 кА |
| Номинальный кратковременный выдерживаемый ток | 20 кА, 25 кА, 31,5 кА, 40 кА (4 секунды) |
| Номинальный пиковый выдерживаемый ток | 50 кА, 63 кА, 80 кА, 100 кА |
| Испытательное напряжение промышленной частоты | 95 кВ |
| Испытательное напряжение грозового импульса | 185 кВ |
| Степень защиты | IP4X (оболочка), IP2X (отсеки) |
| Механический ресурс | ≥10 000 циклов коммутации |
| Применяемые стандарты | IEC 62271‑200, GB/T 3906, GB/T 11022 |

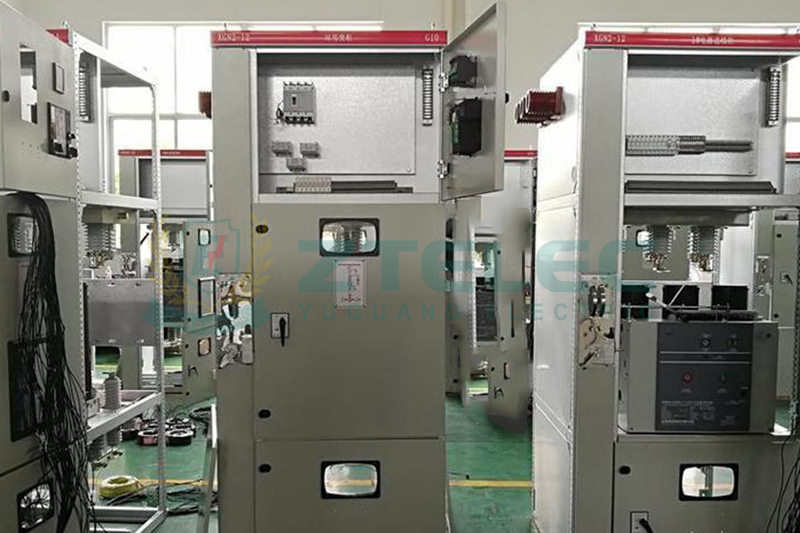

Распределительное устройство KYN61‑40.5 выполнено по схеме полностью кожно‑оболочного секционированного исполнения, каждый функциональный отсек полностью изолирован друг от друга. Данная конструкция эффективно предотвращает распространение аварий, повышает безопасность персонала и общую надёжность распределительной сети.
Корпус изготовлен из высококачественной холоднокатаной стали с точной обработкой на станках ЧПУ и электростатической порошковой окраской. Он обладает высокой механической прочностью, коррозионной стойкостью и рассчитан на длительную эксплуатацию в сложных промышленных условиях.
В отсеке выключателя установлен тележка выдвижного вакуумного выключателя (ВВ). Вакуумные дугогасительные камеры обеспечивают отличные дугогасительные свойства, большой электрический ресурс, минимальные требования к обслуживанию и высокую надёжность коммутации.
Выдвижная конструкция позволяет оператору легко перемещать выключатель между рабочим, испытательным и отключённым положениями, значительно сокращая время простоя при обслуживании и повышая безопасность эксплуатации.
Отсек шин выполнен полностью закрытым, шины из высокопроводящей меди или алюминия изолированы термоусадочными трубками. Данная конструкция улучшает диэлектрические характеристики и снижает риск межфазных замыканий.
Встроенный канал сброса давления безопасно отводит избыточное внутреннее давление при возникновении внутренней дуговой аварии, защищая оборудование и персонал.
Просторный кабельный отсек допускает гибкое выполнение кабельных разделок, в нём можно разместить трансформаторы тока (ТТ), трансформаторы напряжения (ТН), разрядники, заземляющие выключатели и разнообразные кабельные аксессуары.
Конструкция отсека облегчает монтаж кабелей и гарантирует необходимые изоляционные промежутки для безопасной длительной работы.
В низковольтном отсеке размещаются реле защиты, интеллектуальные блоки управления, измерительные приборы, коммуникационные устройства, клеммники и оборудование автоматики.
Модульное исполнение обеспечивает простую интеграцию с системами SCADA, платформами автоматизации подстанций и интеллектуальными системами контроля электроэнергии.
Распределительное устройство KYN61‑40.5 оснащено комплексной механической системой пятиблокировок, соответствующей требованиям стандартов IEC и китайских норм безопасности. Блокировки предотвращают опасные ошибочные операции и существенно повышают безопасность обслуживающего персонала.
Запрет включения‑отключения разъединителя под нагрузкой.
Запрет ошибочного включения‑отключения силового выключателя.
Запрет включения силового выключателя при включенном заземляющем выключателе.
Запрет управления заземляющим выключателем на под напряжении цепи.
Запрет доступа персонала в отсеки под напряжением.
Применение отработанной технологии вакуумного гашения дуги и секционированной кожно‑оболочной конструкции обеспечивает стабильную работу в тяжёлых условиях эксплуатации при минимизации частоты отказов оборудования.
Металлическая оболочка, устойчивость к внутренней дуге, каналы сброса давления и механизм пятиблокировок обеспечивают комплексную защиту персонала во время коммутаций и технического обслуживания.
Доступ в каждый отсек осуществляется независимо, что упрощает осмотры, обслуживание, замену компонентов и модернизацию системы в будущем.
Оборудование может комплектоваться тележками вакуумных выключателей, тележками трансформаторов напряжения, тележками‑разъединителями, измерительными блоками и различными вариантами интеллектуальной защиты для удовлетворения требований разных проектов.
Высококачественные механические детали, современные изоляционные материалы и совершенные технологии производства гарантируют большой ресурс работы при низких затратах на техническое обслуживание.
| Компонент | Доступные варианты |
|---|---|
| Силовой выключатель | Вакуумный выключатель (ВВ) |
| Номинальный ток | 1250 А / 1600 А / 2000 А / 2500 А / 3150 А |
| Ток отключения короткого замыкания | 20 кА / 25 кА / 31,5 кА / 40 кА |
| Трансформатор тока | Защитный / Измерительный |
| Трансформатор напряжения | Выдвижная тележка ТН или стационарный ТН |
| Реле защиты | Традиционное реле или цифровое реле защиты |
| Коммуникационный протокол | Modbus, IEC 61850, IEC 60870‑5‑103 |
| Онлайн‑мониторинг | Мониторинг температуры, мониторинг частичных разрядов, детектирование дуговых вспышек |
| Дополнительные аксессуары | Разрядники, заземляющие выключатели, обогреватели отсеков, интеллектуальные блоки управления |
Выбор подходящего распределительного устройства KYN61‑40.5 требует комплексной оценки системного напряжения, нагрузочной способности, уровня короткого замыкания, условий окружающей среды, требований к защите и перспектив расширения системы в будущем. Правильный выбор повышает надёжность системы, снижает полные жизненные затраты и упрощает последующее техническое обслуживание.
Перед выбором оборудования подтвердите электрические характеристики проекта.
Номинальное напряжение системы: 35 кВ
Максимальное напряжение системы: 42 кВ
Номинальная частота: 50 Гц или 60 Гц
Максимальный ток короткого замыкания: 20 кА, 25 кА, 31,5 кА или 40 кА согласно расчётам сети.
Номинальный ток выбирается по максимальному рабочему току нагрузки с запасом на будущее расширение. Стандартные значения тока: 1250 А, 1600 А, 2000 А, 2500 А и 3150 А.
Номинальный ток отключения короткого замыкания и кратковременно выдерживаемый ток должны быть не менее расчётного аварийного тока сети. Это гарантирует тепловую и электродинамическую стойкость при коротких замыканиях.
Разные сценарии эксплуатации требуют разных функциональных тележек.
Тележка вакуумного выключателя (ВВ): Основная коммутация и защита.
Тележка трансформатора напряжения (ТН): Измерение напряжения и защита.
Тележка‑разъединитель: Электрическое отключение для проведения обслуживания.
Измерительная тележка: Коммерческий учёт и измерения.
Современное оборудование KYN61‑40.5 может комплектоваться интеллектуальными цифровыми устройствами защиты, реализующими полный набор защитных функций:
Максимальная токовая защита
Защита от замыкания на землю
Дифференциальная защита
Защита от отказа выключателя
Автоматическое повторное включение
Регистрация аварийных событий
Удалённая связь и мониторинг
Для цифровых подстанций и решений Индустрии 4.0 возможна установка дополнительных модулей интеллектуального мониторинга: беспроводной контроль температуры, мониторинг частичных разрядов, детектор дуговых вспышек, онлайн‑диагностика изоляции и системы удалённой диагностики.
Для 35‑кВ подстанции возобновляемой энергетики фотоэлектрической станции требуется распределительное устройство со следующими параметрами:
Напряжение системы: 35 кВ
Максимальный ток короткого замыкания: 31,5 кА
Ток нагрузки: 2000 А
Требования к автоматизации: Полная связь с системой SCADA и интеллектуальная защита.
Рекомендуемая комплектация:
Модель распределительного устройства: KYN61‑40.5
Номинальный ток: 2000 А
Номинальный ток отключения короткого замыкания: 31,5 кА
Силовой выключатель: Вакуумный выключатель (ВВ)
Система защиты: Цифровое реле защиты с поддержкой протокола IEC 61850
Аксессуары: Трансформаторы тока, трансформаторы напряжения, разрядники, блок интеллектуального мониторинга, система беспроводного контроля температуры.
Монтажный фундамент должен быть ровным, жёстким, выдерживать вес шкафов и сохранять геометрические размеры на всём периоде эксплуатации.
Каждый шкаф должен надёжно подключаться к заземляющей сети подстанции. Качественное заземление критически важно для безопасности персонала и защиты оборудования.
Перед монтажом все контактные поверхности шин тщательно очищаются. Болты затягиваются с моментом, указанным производителем; при необходимости применяется токопроводящая смазка.
Перед пуском в работу внимательно проверяются цепи управления, реле защиты, коммуникационные кабели и вспомогательное электропитание для гарантии корректной работы.
Перед подачей напряжения выполняется комплекс пуско‑наладочных испытаний: измерение сопротивления изоляции, испытание напряжением промышленной частоты, проверка механических операций, проверка срабатывания блокировок, испытания релейной защиты и проверка работы коммуникационных систем.
Персонал периодически осматривает корпус шкафов, индикаторы положения выключателей, показания приборов, состояние реле защиты, приводные механизмы и температурный режим.
Проверка шинных соединений, кабельных разделок, непрерывности заземления, механических блокировок и состояния изоляции. Рекомендуется инфракрасная термография для своевременного выявления перегревов до возникновения отказов.
Годовое ТО включает измерение сопротивления изоляции, проверку механических характеристик вакуумного выключателя, замер переходного сопротивления контактов, калибровку реле защиты, проверку вторичных цепей и очистку всех отсеков.
Для ответственных объектов — энергосбытовых подстанций, промышленных предприятий, проектов возобновляемой энергетики — прогностическое обслуживание в сочетании с онлайн‑мониторингом значительно повышает надёжность оборудования и сокращает количество незапланированных отключений.
| Неисправность | Возможная причина | Рекомендуемое решение |
|---|---|---|
| Выключатель не включается или не отключается | Отказ цепи управления, недостаточное напряжение привода, сбой реле защиты. | Проверить цепи управления, проконтролировать напряжение питания привода, протестировать реле защиты. |
| Выдвижная тележка не перемещается | Сработала механическая блокировка, деформация направляющих, несоосность тележки. | Проверить механизм блокировок, осмотреть направляющие, выровнять положение тележки. |
| Перегрев шин | Ослабление контактных соединений, повышенное переходное сопротивление, длительная перегрузка. | Повторно затянуть все шинные соединения, очистить контактные поверхности, проконтролировать нагрузку сети. |
| Низкое сопротивление изоляции | Повышенная влажность, запыление, старение изоляционных материалов, загрязнение среды. | Очистить изоляционные детали, произвести сушку, при необходимости заменить повреждённую изоляцию. |
| Срабатывание сигнализации реле защиты | Неверные уставки защиты, дефекты монтажа вторичных цепей, неисправность реле. | Проверить уставки защиты, осмотреть вторичную проводку, откалибровать или заменить реле. |
Под влиянием технологий интеллектуальных сетей и цифровых подстанций оборудование среднего напряжения развивается в сторону большей интеллектуализации, надёжности и экологичности. Следующее поколение KYN61‑40.5 интегрирует современные датчики, средства связи и аналитики данных для реализации прогностического обслуживания и интеллектуального управления активами.
Современное KYN61‑40.5 может оснащаться беспроводными датчиками температуры, системами контроля частичных разрядов, детекторами дуговых вспышек, контролем влажности, мониторингом состояния выключателя и онлайн‑диагностикой изоляции. Данные интеллектуальные системы обеспечивают оценку состояния оборудования в реальном времени и раннее обнаружение дефектов, повышая эксплуатационную надёжность.
Поддержка протокола IEC 61850 обеспечивает бесшовную интеграцию с системами SCADA, системами энергоменеджмента (EMS) и системами управления распределительными сетями (DMS), реализуя централизованный контроль, дистанционное управление, регистрацию событий и интеллектуальную автоматику.
Совершенствование изоляционных материалов и конструкторских решений позволяет производителям уменьшать габариты шкафов при сохранении высоких электрических характеристик. Компактное исполнение оптимизирует планировку подстанций и сокращает требуемую площадь для монтажа.
Возрастает внимание к экологичным материалам, низкоуглеродным производственным процессам и перерабатываемым компонентам. Будущие модификации распределительных устройств будут ещё больше повышать энергоэффективность и снижать воздействие на окружающую среду на всём жизненном цикле изделия.
Как профессиональный производитель распределительного оборудования среднего напряжения мы предлагаем готовые решения KYN61‑40.5, соответствующие международным стандартам и удовлетворяющие потребностям энергосбытовых, промышленных и проектов возобновляемой энергетики по всему миру.
Наши преимущества:
Высококачественное производство на современном оборудовании ЧПУ и строгий контроль качества.
Соответствие стандартам IEC 62271‑200, GB/T 3906 и стандартам менеджмента качества ISO.
Услуги индивидуальной проработки по номинальному току, конфигурации шин, системам защиты, коммуникационным протоколам и габаритам шкафов.
Гибкая интеграция с интеллектуальными реле защиты, системами SCADA, протоколом IEC 61850 и платформами онлайн‑мониторинга.
Полный комплекс заводских испытаний, включая типовые испытания, диэлектрические проверки, испытания механических операций и приёмочные испытания на предприятии‑изготовителе (FAT).
Сжатые сроки изготовления, поддержка глобальной логистики, выпуск технической документации, инструкции по монтажу и оперативная сервисная поддержка.
Услуги OEM‑ и ODM‑производства для международных дистрибьюторов, EPC‑подрядчиков и энергетических проектов.
Номинальное напряжение составляет 40,5 кВ, оборудование предназначено для распределительных сетей среднего напряжения 35 кВ.
Как правило, шкаф комплектуется вакуумными выключателями (ВВ) ведущих мировых или отечественных производителей по требованию заказчика.
Да. Номинальный ток, отключающая способность при коротком замыкании, схемы защиты, коммуникационные протоколы, конфигурация шин, габариты шкафов и системы интеллектуального мониторинга могут быть адаптированы под конкретные требования проекта.
Да. Интеллектуальные модификации полностью поддерживают IEC 61850, дополнительно возможна комплектация протоколами Modbus, IEC 60870‑5‑103 и другими промышленными интерфейсами.
Типовые области применения: энергосбытовые подстанции, электростанции, объекты возобновляемой энергетики, горнодобывающие предприятия, производственные комплексы, нефтехимия, транспортная инфраструктура, аэропорты, коммерческие здания, больницы и центры обработки данных.
При качественном монтаже и регулярном профилактическом обслуживании срок надёжной эксплуатации KYN61‑40.5 составляет более 30 лет.
Кожно‑оболочное выдвижное распределительное устройство KYN61‑40.5 — это проверенное высоконадёжное решение для распределительных сетей среднего напряжения 35 кВ. Сочетая современную вакуумную коммутационную технику, надёжную секционированную конструкцию, комплекс пятиблокировок и возможности интеллектуального мониторинга, оно обеспечивает отличную эксплуатационную безопасность, надёжность и стабильную работу на долгие годы.
При выборе KYN61‑40.5 инженерам следует тщательно анализировать системное напряжение, номинальный ток, уровень короткого замыкания, требования к защите, условия монтажа и планы будущего расширения. Выбор надёжного производителя с большим опытом проектирования и международными сертификатами гарантирует оптимальные характеристики оборудования и снижение совокупных затрат за жизненный цикл.
Независимо от типа вашего проекта — энергосбытовые подстанции, промышленные объекты, электростанции на возобновляемых источниках, коммерческая инфраструктура или интеллектуальные сети — KYN61‑40.5 представляет собой безопасное, эффективное и перспективное решение среднего напряжения, рассчитанное на стабильную поставку электроэнергии на десятилетия.
