Выбор правильного трансформатора — важное решение для любого проекта распределения электроэнергии. Трансформатор влияет на надежность системы, требования к монтажу, эксплуатационные расходы, техническое обслуживание, противопожарную защиту и долгосрочную энергоэффективность.
Два наиболее широко используемых варианта — это сухие трансформаторы и масляные трансформаторы. Хотя оба выполняют одну и ту же основную функцию — передачу электроэнергии между уровнями напряжения — их системы изоляции, методы охлаждения, требования к монтажу и типичные сферы применения отличаются.
Данное руководство сухие против масляных трансформаторов сравнивает две технологии по факторам, наиболее важным для инженеров, EPC‑подрядчиков, менеджеров объектов, энергоснабжающих организаций и промышленных потребителей электроэнергии. Также объясняется, как выбрать наиболее подходящий трансформатор исходя из напряжения, мощности, среды установки, требований пожарной безопасности, регламента технического обслуживания и совокупной стоимости владения.

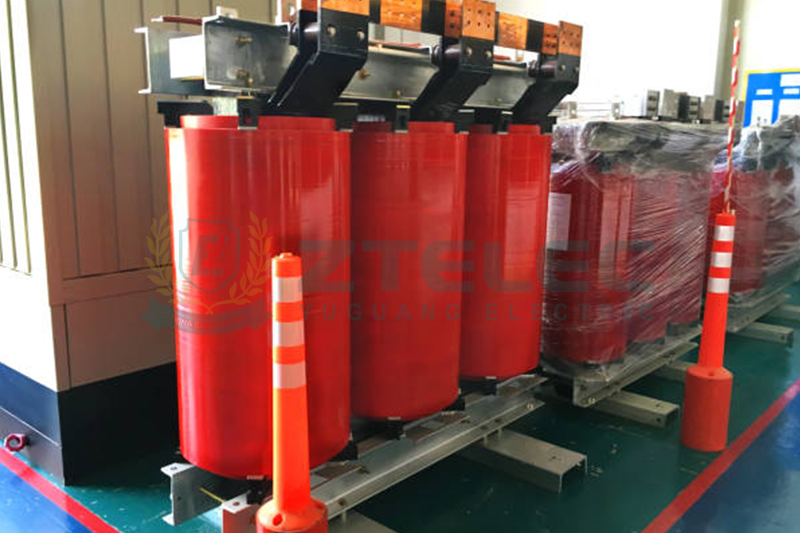

Сухой трансформатор — это трансформатор, не использующий жидкое изоляционное масло в качестве основного средства изоляции и охлаждения. Отвод тепла осуществляется за счет циркуляции воздуха: естественной или принудительной, в зависимости от конструкции и номинала трансформатора.
Многие современные сухие трансформаторы используют литую смоляную или эпоксидную изоляцию. В литом смоляном трансформаторе обмотки герметизированы твердой изоляцией, что защищает обмоточную систему от влаги, пыли и других загрязнений окружающей среды.
Сухие трансформаторы особенно актуальны для объектов, где важны пожарная безопасность, внутренний монтаж, экологичность и сокращение регламентного технического обслуживания.
Охлаждение: сухие трансформаторы обычно используют естественное воздушное охлаждение или принудительное обдувание.
Изоляция: распространенные конструкции с литой смолой и другими системами твердой изоляции.
Пожарная безопасность: из‑за отсутствия минерального изоляционного масла сухие трансформаторы, как правило, имеют более низкие риски возгорания и утечек по сравнению с обычными масляными трансформаторами. Фактические противопожарные свойства зависят от конструкции и используемых изоляционных материалов.
Техническое обслуживание: регламентные работы сводятся к очистке, контролю вентиляции, проверке соединений, состояния изоляции и температурному мониторингу, без анализа масла.
Монтаж: сухие трансформаторы могут проектироваться для внутренней и наружной установки при условии соответствия корпуса и защиты окружающей среды условиям эксплуатации.
Сухие трансформаторы широко применяются в коммерческих зданиях, больницах, школах, центрах обработки данных, промышленных предприятиях, транспортной инфраструктуре, объектах возобновляемой энергетики и других местах с повышенными требованиями пожарной безопасности и экологии.
Их часто устанавливают во внутренних подстанциях и электрических помещениях, так как отсутствие изоляционного масла упрощает выполнение ряда требований противопожарной защиты и локализации утечек.

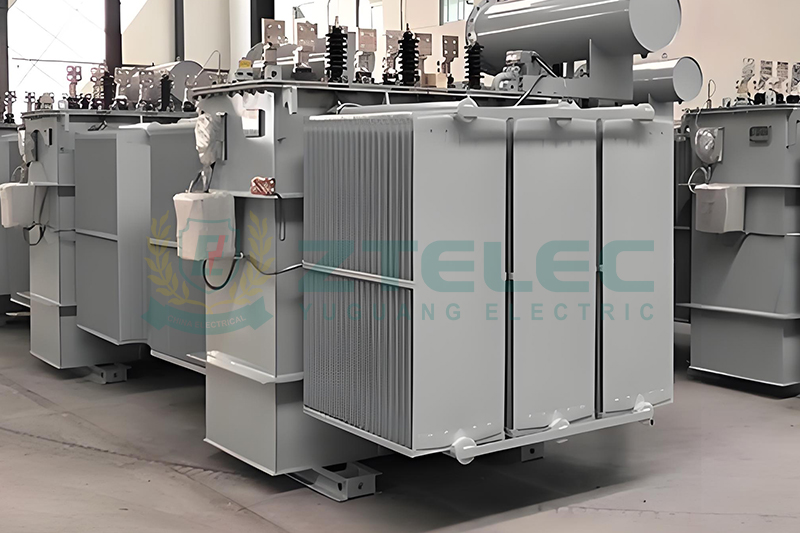

Масляный трансформатор, также известный как трансформатор с масляным заполнением, использует изоляционную жидкость как для электрической изоляции, так и для отвода тепла. Широко применяется минеральное масло; для отдельных проектов могут использоваться альтернативные изоляционные жидкости в зависимости от экологических, противопожарных или эксплуатационных требований.
Изоляционная жидкость поглощает тепло, выделяемое обмотками и сердечником трансформатора, и отводит его к баку и системе охлаждения. Благодаря этому масляные конструкции особенно подходят для распределительных систем большой мощности и высокого напряжения.
Масляные трансформаторы активно эксплуатируются в сетях энергоснабжения, промышленных энергосистемах, проектах возобновляемой энергетики, подстанциях и других крупных объектах электросетевой инфраструктуры.
Охлаждение: изоляционная жидкость обеспечивает эффективный теплоотвод, поддерживает естественные или принудительные системы охлаждения.
Изоляция: изоляционная жидкость совместно с твердыми изоляционными материалами обеспечивает электрическую изоляцию между обмотками и другими токоведущими частями.
Мощность: масляные трансформаторы выпускаются в широком диапазоне средней и высокой мощности.
Монтаж: большинство масляных трансформаторов предназначены для наружной установки, но возможен и внутренний монтаж при соблюдении требований противопожарной защиты, вентиляции, локализации утечек и местных нормативов.
Техническое обслуживание: включает контроль состояния масла, вводов, уплотнений, оборудования охлаждения, соединений и защитных систем.
Для корректного сравнения сухих и масляных трансформаторов нужно оценивать их с учетом эксплуатационных условий конкретного проекта, а не исходить из предположения, что одна технология всегда лучше другой.
| Параметр сравнения | Сухой трансформатор | Масляный трансформатор |
|---|---|---|
| Среда охлаждения | Воздух, опционально принудительное обдувание | Изоляционная жидкость, естественное или принудительное охлаждение |
| Система изоляции | Твердая изоляция, чаще литая смола или другие сухие системы | Комбинация жидкой и твердой изоляции |
| Риск пожара и утечек | Сниженный риск пожара и утечек из‑за отсутствия минерального масла | Требуется учет воспламеняемости жидкости, утечек, локализации и противопожарных мер в зависимости от типа жидкости |
| Типичный монтаж | Внутренняя и наружная установка при правильном исполнении | Чаще наружная, внутренняя установка возможна при грамотном проектировании |
| Обслуживание масла | Не требуется анализ изоляционного масла | Требуется периодический контроль и анализ состояния жидкости |
| Отвод тепла | Хороший, зависит от циркуляции воздуха и конструкции | Отличные теплоотводящие свойства для режимов высокой нагрузки |
| Экологические аспекты | Отсутствие риска утечек масла | Требуются меры локализации и предотвращения утечек жидкости |
| Типичные области применения | Здания, ЦОД, заводы, внутренние подстанции, возобновляемая энергетика | Энергосети, подстанции, промышленные предприятия, распределительные сети, мощные энергосистемы |
Охлаждение — одно из главных различий между сухими и масляными трансформаторами.
Сухой трансформатор отводит тепло за счет воздуха. Его тепловые характеристики зависят от конструкции обмоток, корпуса, температуры окружающей среды, вентиляции и наличия принудительного обдува.
Масляный трансформатор использует изоляционную жидкость для отвода тепла от сердечника и обмоток. Жидкость обеспечивает более эффективный теплообмен по сравнению с воздухом, поэтому масляные трансформаторы широко применяются для большой мощности.
Для высоконагруженных объектов энергоснабжения и промышленности масляный трансформатор является практичным решением для компенсации потерь и поддержания рабочих температур.
Требования пожарной безопасности сильно влияют на выбор трансформатора, особенно при установке внутри коммерческих зданий, больниц, центров обработки данных, подземных сооружений и в плотно застроенных районах.
Сухие трансформаторы не содержат обычного минерального изоляционного масла, поэтому исключают риски утечек масла и возгорания от разлитого масла, характерные для масляных трансформаторов. При этом сухие трансформаторы не являются абсолютно пожаробезопасными; реальные противопожарные свойства зависят от системы изоляции, корпуса, проекта монтажа и действующих стандартов.
Для масляных трансформаторов требуется дополнительный учет пожарных характеристик изоляционной жидкости. В зависимости от проекта и местных нормативов могут потребоваться меры локализации масла, противопожарные преграды, безопасные расстояния, системы пожарной сигнализации и другие защитные решения.
Экологические требования при выборе электрооборудования приобретают все большее значение.
Сухие трансформаторы исключают риск утечек изоляционного масла, так как не используют жидкое наполнение. Это дает преимущество на экологически чувствительных территориях и при внутренней установке, где сложно организовать локализацию жидкости.
Масляные трансформаторы требуют мер предотвращения и ликвидации утечек жидкости. Для экологически ответственных проектов допускается рассмотрение альтернативных изоляционных жидкостей с улучшенными противопожарными и экологическими показателями.
Сухие трансформаторы имеют более простой регламент обслуживания, так как не нуждаются в работе с изоляционным маслом. Регулярные проверки включают очистку от накопившейся пыли, контроль вентиляции, осмотр электрических соединений, мониторинг рабочей температуры и контроль изоляции на предмет деградации.
Масляные трансформаторы требуют дополнительного контроля состояния изоляционной жидкости. В зависимости от конструкции, условий эксплуатации, срока службы и стратегии обслуживания анализ масла может включать определение влажности, диэлектрической прочности, кислотности, анализ растворенных газов и другие диагностические параметры.
Таким образом, программа обслуживания должна строиться исходя из конструкции трансформатора, степени его ответственности, условий эксплуатации и рекомендаций производителя, а не по универсальному фиксированному интервалу для всех устройств.
Сравнивать трансформаторы только по закупочной цене приводит к ошибочным решениям.
Первоначальная стоимость сухого трансформатора в некоторых случаях выше из‑за материалов и технологий изготовления изоляционной системы. При этом сухие трансформаторы позволяют снизить текущие расходы на анализ масла, работу с жидкостью и организацию локализации утечек.
Масляные трансформаторы имеют конкурентоспособную закупочную цену, особенно для большой мощности. При расчете совокупной стоимости владения также учитываются анализ масла, обслуживание, оборудование охлаждения, требования локализации, транспортировка, монтаж и соблюдение экологических норм.
Поэтому экономически обоснованный выбор делается по совокупной стоимости владения, а не только по цене покупки.
При грамотной конструкции и производстве как сухие, так и масляные трансформаторы обеспечивают высокую энергоэффективность. Эффективность зависит от материала сердечника, сопротивления обмоток, профиля нагрузки, системы охлаждения, рабочей температуры и расчетных потерь.
Неверно считать, что любой масляный трансформатор эффективнее любого сухого. Сравнение должно проводиться по фактическим гарантированным значениям холостых и нагрузочных потерь, КПД, пределов повышения температуры и действующих стандартов для конкретных моделей.
Для объектов с непрерывной работой даже небольшая разница в потерях трансформатора существенно влияет на суммарное энергопотребление за весь срок эксплуатации.
Место монтажа часто становится решающим фактором выбора.
Сухие трансформаторы чаще выбирают для внутренних подстанций, коммерческих зданий, больниц, центров обработки данных, заводов, транспортных объектов и других площадок, где преимущественно отсутствие жидкой изоляции.
Масляные трансформаторы широко применяются на наружных подстанциях, в распределительных сетях энергоснабжения, объектах возобновляемой энергетики, промышленных предприятиях и мощных электросистемах. При проектировании монтажа учитываются локализация жидкости, противопожарная защита, вентиляция, экологические требования и действующие электротехнические нормы.
Сниженный риск пожара и утечек: отсутствие минерального масла делает сухие трансформаторы предпочтительными для многих внутренних и пожароопасных объектов.
Меньшая нагрузка по регламентному обслуживанию: нет необходимости в отборе, фильтрации и замене изоляционного масла.
Гибкость внутреннего монтажа: правильно спроектированные сухие трансформаторы можно устанавливать близко к потребителям нагрузки в специальных электрических помещениях.
Экологические преимущества: отсутствует риск утечек масла из системы изоляции трансформатора.
Подход для современных объектов: сухие трансформаторы часто рассматриваются для ЦОД, коммерческих зданий, больниц, заводов, систем возобновляемой энергетики и транспортной инфраструктуры.
Ограничения по охлаждению: воздух имеет меньшую теплоотдачу, чем изоляционная жидкость, поэтому с ростом мощности и нагрузки возрастают требования к конструкции трансформатора и вентиляции.
Возможно более высокая первоначальная стоимость: в зависимости от конструкции и спецификаций закупочная цена сухого трансформатора может быть выше, чем у сопоставимого масляного аналога.
Чувствительность к среде: пыль, влага, недостаточная вентиляция и высокая температура окружающей среды ухудшают характеристики при некорректном монтаже и обслуживании.
Отличный теплоотвод: изоляционная жидкость эффективно отводит тепло, поэтому масляная технология подходит для многих объектов большой мощности.
Широкий диапазон мощностей: масляные трансформаторы выпускаются в большом спектре номиналов для распределительных, промышленных, возобновляемых и энергоснабжающих объектов.
Проверенная технология: масляные трансформаторы имеют долгую историю эксплуатации в энергетических и промышленных системах.
Подход для большой мощности: широко используются на подстанциях и в энергосетях с непрерывной трансформацией больших объемов электроэнергии.
Работа с жидкостью: изоляционная жидкость требует контроля и соответствующего технического обслуживания.
Риск утечек: необходимо контролировать состояние бака, прокладок, вводов и вспомогательных узлов для предотвращения утечек жидкости.
Требования противопожарной защиты: обычное минеральное масло является горючим, поэтому проект монтажа должен соответствовать действующим нормам пожарной безопасности.
Экологические мероприятия: на всем жизненном цикле трансформатора нужно учитывать меры предотвращения утечек, локализации, обращения и утилизации жидкости.
Правильный трансформатор подбирается под полный комплекс электрических и экологических требований проекта.
Начните с требуемых номиналов кВА или МВА, первичного и вторичного напряжения, частоты, импеданса и профиля нагрузки.
И сухие, и масляные трансформаторы выпускаются для широкого диапазона напряжений и мощностей, поэтому решение не должно приниматься только по мощности. Оценивайте продуктовую линейку производителя и требования энергосистемы.
Для внутренних электрических помещений, коммерческих зданий, больниц, центров обработки данных и подобных объектов сухие трансформаторы дают важные преимущества по пожарной безопасности и отсутствию необходимости локализации жидкости.
Для наружных подстанций, сетей энергоснабжения и крупных промышленных установок масляные трансформаторы часто являются практичным выбором благодаря высоким тепловым характеристикам и широкой доступности.
Если трансформатор устанавливается рядом с рабочими зонами или внутри здания, требования противопожарной защиты нужно учитывать на самых ранних стадиях проекта.
Сухой трансформатор упрощает ряд мероприятий по управлению пожарными рисками, но вся установка в целом должна соответствовать местным электротехническим и строительным нормам.
Объекты с ограниченными возможностями для обслуживания выигрывают от более простого регламента сухих трансформаторов.
Для масляных трансформаторов программа обслуживания должна включать регулярные осмотры и диагностический контроль изоляционной жидкости и вспомогательных узлов.
Вместо сравнения только закупочной цены оценивайте ожидаемую стоимость за весь срок эксплуатации. В нее входят потери трансформатора, расход электроэнергии, монтаж, обслуживание, осмотры, запчасти, требования к охлаждению, противопожарной защите, работа с маслом и возможные простои.
Трансформатор должен быть изготовлен и испытан по стандартам, предусмотренным проектом и для целевого рынка. В зависимости от области применения и региона это могут быть IEC, IEEE, GB/T и другие национальные и отраслевые нормативы.
Покупателям следует запрашивать техническую документацию с результатами приемо‑сдаточных и типовых испытаний (при необходимости), данными по потерям, импедансу, повышению температуры, уровню изоляции, классом защиты корпуса и другими требуемыми параметрами.
Универсального ответа на вопрос, какой трансформатор лучше, не существует. Оптимальный выбор зависит от конкретной области применения.
| Требование проекта | Рекомендуемый вариант | Основная причина |
|---|---|---|
| Внутреннее коммерческое здание | Сухой трансформатор | Сниженные риски, связанные с жидкостью, подходит для внутреннего монтажа |
| Больница или общественное здание | Сухой трансформатор | Требования пожарной безопасности и особенности обслуживания |
| Центр обработки данных | Сухой трансформатор | Внутренний монтаж, надежность, отсутствие работы с жидкостью |
| Крупная наружная подстанция | Масляный трансформатор | Высокие тепловые характеристики, широкий диапазон мощностей |
| Распределительная сеть энергоснабжения | Масляный трансформатор | Проверенная технология, подходит для наружных сетевых объектов |
| Промышленное предприятие | Сухой или масляный трансформатор | Зависит от мощности, среды, пожарных норм и стоимости жизненного цикла |
| Солнечный или ветровой проект | Сухой или масляный трансформатор | Зависит от условий монтажа, напряжения, мощности и спецификации проекта |
Это не всегда верно. Современные сухие трансформаторы обеспечивают высокую энергоэффективность. Сравнение нужно выполнять по фактическим гарантированным значениям потерь и КПД конкретных моделей трансформаторов.
Масляные трансформаторы имеют конкурентоспособную закупочную цену, особенно для большой мощности, но итоговая стоимость проекта также зависит от монтажа, локализации утечек, обслуживания, анализа масла, противопожарных мер и экологических требований.
Сухие трансформаторы выпускаются в широком диапазоне мощностей и классов напряжения. При этом для очень большой мощности масляная технология дает преимущества по тепловому менеджменту, габаритам и экономике системы в целом.
Наружный монтаж является наиболее распространенным, но масляные трансформаторы допускаются к внутренней установке при грамотном решении вопросов трансформаторного помещения, противопожарной защиты, вентиляции, локализации жидкости и соблюдении действующих норм.
Коммерческому зданию требуется трансформатор рядом с главной распределительной системой. Поскольку оборудование устанавливается внутри и действуют высокие требования пожарной безопасности, подходящим решением становится сухой трансформатор с литой смолой. Объект получает преимущества упрощенного регламентного обслуживания и полного отсутствия изоляционного масла.
Энергокомпании нужен трансформатор большой мощности для наружной распределительной подстанции. Выбирается масляный трансформатор благодаря отличному теплоотводу, широкой доступности и пригодности для длительной высоконагруженной работы.
Солнечному или ветровому проекту требуется трансформатор для подключения генераторов к средне‑ или высоковольтной коллекторной системе. Окончательный выбор между сухой и масляной конструкцией определяется мощностью трансформатора, классом напряжения, условиями среды, конфигурацией монтажа, пожарными требованиями и стоимостью жизненного цикла проекта.
Регулярно осматривайте трансформатор на предмет скопления пыли, влаги, посторонних шумов, перегрева, повреждения изоляции, ослабления соединений и проблем с вентиляцией.
Поддерживайте чистоту воздушных каналов и поверхностей охлаждения. Для своевременного выявления перегрева соединений и других узлов до возникновения серьезных неисправностей можно использовать тепловизионный контроль.
Регулярно осматривайте бак трансформатора, вводы, прокладки, клапаны, оборудование охлаждения и вспомогательные узлы. Анализ изоляционной жидкости проводится в соответствии с условиями эксплуатации и программой обслуживания трансформатора.
Для ответственных трансформаторов состояние‑ориентированное обслуживание и диагностические методы, включая анализ растворенных газов, помогают своевременно обнаруживать развивающиеся внутренние дефекты и проблемы изоляции.
Технология трансформаторов продолжает развиваться в направлении повышения эффективности, совершенствования систем мониторинга, улучшения пожарной безопасности и снижения экологического влияния.
Современные трансформаторы могут комплектоваться датчиками температуры, контролем нагрузки, средствами онлайн‑диагностики и цифровыми интерфейсами связи. Эти технологии поддерживают состояние‑ориентированное обслуживание и позволяют операторам раньше обнаруживать отклонения в работе.
Для маслонаполненных трансформаторов альтернативные изоляционные жидкости с улучшенными противопожарными и экологическими характеристиками получают все большее распространение в отдельных областях применения.
Трансформаторы с сердечником из аморфного металла значительно снижают потери холостого хода по сравнению с классическими конструкциями. Они особенно актуальны для объектов, где трансформатор постоянно находится под напряжением, а энергоэффективность является приоритетом.
Производители продолжают оптимизировать материалы сердечника, конструкцию обмоток, системы изоляции, методы охлаждения и технологию изготовления для снижения потерь и повышения надежности трансформаторов на всем протяжении срока эксплуатации.
Главное различие заключается в системе изоляции и охлаждения. Сухие трансформаторы используют воздух и твердую изоляцию; масляные — изоляционную жидкость в сочетании с твердой изоляцией для охлаждения и электрической защиты.
Для внутренних объектов чаще предпочитают сухие трансформаторы, так как они не содержат минерального масла и имеют пониженные риски пожара и утечек, связанные с жидкостью. При этом окончательный выбор должен соответствовать действующим строительным, электротехническим и противопожарным нормам.
В зависимости от номинала и спецификаций закупочная цена сухого трансформатора может быть выше. При этом совокупная стоимость жизненного цикла может быть конкурентной за счет снижения расходов на обслуживание, связанное с жидкостью, и мер локализации утечек.
Масляные трансформаторы демонстрируют отличные тепловые показатели, особенно при больших номиналах, но энергоэффективность определяется конкретной конструкцией. Нужно учитывать потери в сердечнике, нагрузочные потери, конструкцию обмоток, систему охлаждения и условия эксплуатации.
Да. Сухие трансформаторы могут проектироваться для наружной установки при использовании подходящего корпуса и защиты от внешних факторов. Оборудование подбирается с учетом температуры окружающей среды, влажности, пыли, осадков, высоты над уровнем моря, требований к классу защиты и других условий площадки.
Не существует универсального интервала обслуживания для всех масляных трансформаторов. Рекомендуемый график зависит от конструкции, срока службы, нагрузки, условий эксплуатации, степени ответственности трансформатора, рекомендаций производителя и результатов мониторинга состояния. Анализ масла выполняется по индивидуальной программе обслуживания, а не по универсальному интервалу один‑три года.
Для центров обработки данных чаще рассматривают сухие трансформаторы, так как они подходят для внутренних электрических помещений и не содержат минерального масла. При окончательном выборе учитываются мощность, резервирование, эффективность, противопожарная защита, требования по короткому замыканию, условия монтажа и общая энергоархитектура ЦОД.
Выбор между сухим и масляным трансформатором должен определяться полным комплексом требований энергетического проекта, а не только ценой или типом оборудования.
Сухие трансформаторы особенно выгодны для внутренних объектов, коммерческих зданий, больниц, центров обработки данных, транспортной инфраструктуры и проектов, где важны пожарная безопасность, упрощенное обслуживание и отсутствие обычного изоляционного масла.
Масляные трансформаторы остаются отличным решением для энергоснабжающих подстанций, наружных распределительных сетей, крупных промышленных предприятий, объектов возобновляемой энергетики и установок большой мощности, где важны эффективный теплоотвод и проверенная маслонаполненная технология.
Перед принятием окончательного решения сравните требуемые номиналы кВА или МВА, класс напряжения, профиль нагрузки, эффективность, значения потерь, условия монтажа, требования противопожарной защиты, программу обслуживания, действующие стандарты и совокупную стоимость владения.
Для покупателей трансформаторов и EPC‑подрядчиков наиболее правильный подход — передать производителю полный набор технических требований и запросить проектную проработку и коммерческое предложение под конкретный объект. Грамотно выбранный трансформатор повышает энергоэффективность, надежность, безопасность и долгосрочную эксплуатационную производительность системы.
