Масляные трансформаторы с медной обмоткой сочетают высокую электрическую и тепловую проводимость медных обмоток с изоляционными и охлаждающими свойствами трансформаторного масла. Данный тип оборудования широко применяется в энергогенерации, на промышленных объектах, в распределительных сетях коммунальных служб, проектах возобновляемой энергетики, коммерческих зданиях и других областях, где критически важна стабильная работа электрооборудования.
По сравнению с алюминиевыми обмотками медные обмотки имеют более низкое электрическое сопротивление, высокую механическую прочность и отличную теплопроводность. В сочетании с масляной системой изоляции и охлаждения трансформаторы с медной обмоткой обеспечивают эффективный отвод тепла, стабильную работу и долгосрочную надежность.
В данном руководстве описан принцип работы масляных трансформаторов с медной обмоткой, их основные преимущества, типовые области применения, нюансы выбора между медной и алюминиевой обмоткой, способы охлаждения, требования к техническому обслуживанию, а также ключевые параметры, на которые покупателям стоит обращать внимание при выборе трансформатора.

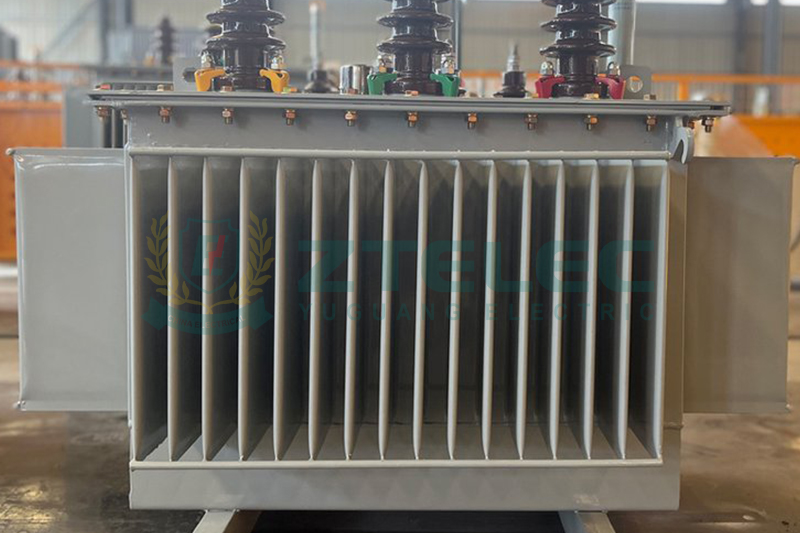

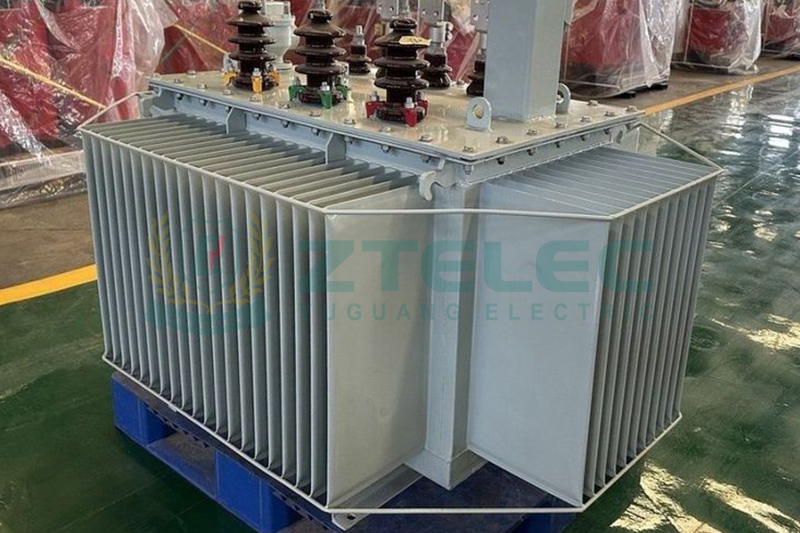

Масляный трансформатор с медной обмоткой — это масляный силовой или распределительный трансформатор, первичная и вторичная обмотки которого выполнены из медных проводников. Трансформаторное масло обеспечивает электрическую изоляцию и отвод тепла от обмоток и магнитопровода к охлаждающим поверхностям бака трансформатора.
Сочетание медных обмоток и масляного охлаждения делает этот трансформатор подходящим для условий, требующих надёжного преобразования электроэнергии, эффективного отвода тепла и стабильной долгосрочной эксплуатации.
В зависимости от условий эксплуатации масляные трансформаторы с медной обмоткой изготавливаются с разными номинальными мощностями, уровнями первичного и вторичного напряжения, группами соединения обмоток, значениями импеданса, устройствами переключения ответвлений и конфигурациями охлаждения.
Медные обмотки: Высоковольтная и низковольтная обмотки выполняются из медных проводников. Медь обладает высокой электропроводностью и хорошей механической прочностью, что делает её отличным материалом для обмоток трансформаторов.
Магнитопровод трансформатора: Изготавливается из листовой электротехнической стали. Его конструкция минимизирует потери в стали и формирует эффективный магнитный путь между обмотками.
Изоляционное масло: Обеспечивает диэлектрическую изоляцию и отвод тепла, выделяемого магнитопроводом и обмотками, в систему охлаждения.
Бак трансформатора: В нём размещаются магнитопровод, обмотки и изоляционное масло. Конструкция бака должна выдерживать рабочее давление, внешние климатические воздействия и нагрузки при транспортировке.
Система охлаждения: В зависимости от мощности трансформатора и требуемого способа охлаждения применяются радиаторы, охлаждающие рёбра, вентиляторы или насосы.
Вводы: Обеспечивают изолированное электрическое соединение внутренних обмоток с внешними кабелями и проводниками.
Переключатель ответвлений: Может устанавливаться переключатель ответвлений без возбуждения или под нагрузкой для изменения коэффициента трансформации и поддержания заданного выходного напряжения при различных режимах работы.
Медь имеет более низкое удельное электрическое сопротивление по сравнению с алюминием. При грамотном проектировании обмотки под заданный ток и перегрев это позволяет снизить потери в проводниках.
Высокая проводность особенно важна для трансформаторов, работающих при больших токах. Инженеры‑проектировщики могут оптимизировать сечение проводника, расположение обмоток, импеданс и тепловые характеристики согласно номиналу трансформатора.
Медь обладает высокой теплопроводностью, за счёт которой тепло эффективно отводится по проводнику обмотки. В сочетании с циркуляцией масла и правильно спроектированной радиаторной системой обеспечивается эффективное рассеивание тепла.
Качественный тепловой контроль очень важен: чрезмерный перегрев ускоряет старение изоляции и сокращает срок службы трансформатора.
При коротких замыканиях обмотки трансформатора испытывают значительные механические нагрузки. Медь имеет хорошие механические характеристики, позволяет создавать компактные обмотки с надёжными элементами крепления и опоры.
При этом для устойчивости к коротким замыканиям важны не только свойства меди, но и качество проектирования обмоток, изоляции, элементов фиксации и технология производства.
Более высокая электропроводность меди по сравнению с алюминием позволяет проектировщикам получать требуемые электрические параметры при меньшем сечении проводника. Это даёт возможность оптимизировать габариты обмоток и всего трансформатора, хотя итоговые размеры зависят от напряжения, мощности, требований к изоляции, системы охлаждения и инженерных решений производителя.
Масляные трансформаторы с медной обмоткой подходят для объектов с тяжёлыми электрическими нагрузками: промышленные установки, распределительные сети коммунальных служб, объекты возобновляемой энергетики, коммерческая инфраструктура и другие системы, где важна стабильность работы трансформатора.
Перегрузочная способность всегда оценивается по тепловому проекту производителя, системе изоляции, температуре окружающей среды, графику нагрузок и действующим стандартам, а не исходит из предположения, что медная обмотка даёт неограниченную перегрузку.
Принцип действия основан на явлении электромагнитной индукции. При протекании переменного тока по первичной обмотке в магнитопроводе возникает переменный магнитный поток. Переменное магнитное поле индуцирует напряжение во вторичной обмотке.
Трансформаторное масло заполняет пространство вокруг магнитопровода и обмоток и выполняет две главные функции: электрическая изоляция и отвод тепла.
В процессе работы потери энергии в стали и обмотках выделяют тепло внутри трансформатора. Нагретое масло передаёт тепло к стенкам бака и радиаторам. В зависимости от конструкции охлаждение реализуется за счёт естественной циркуляции масла, естественной конвекции воздуха, принудительного обдува или принудительной циркуляции масла.
Один из ключевых вопросов при покупке масляного трансформатора — выбор материала обмотки: медь или алюминий. Оба материала широко используются в производстве трансформаторов. Оптимальный вариант зависит от приоритетов проекта, мощности трансформатора, условий монтажа, бюджета и требований к эксплуатационным характеристикам.
| Характеристика | Медные обмотки | Алюминиевые обмотки |
|---|---|---|
| Электропроводность | Высокая | Ниже, чем у меди |
| Удельное электрическое сопротивление | Низкое | Высокое |
| Теплопроводность | Высокая | Ниже, чем у меди |
| Механическая прочность | Как правило, выше | Как правило, ниже |
| Размер проводника | Более компактный при равных электрических характеристиках | Обычно требуется большее сечение проводника |
| Стоимость материала | Обычно выше | Обычно ниже |
| Масса | Высокая плотность материала | Низкая плотность материала |
| Типовые области применения | Объекты с высокими требованиями к эксплуатационным характеристикам | Распределительные объекты с приоритетом экономии бюджета |
Главное техническое преимущество меди — высокая электропроводность. При одинаковой геометрии проводника сопротивление медной обмотки ниже, чем алюминиевой. При грамотном проектировании это позволяет снизить нагрузочные потери.
Медь также отличается хорошей механической прочностью и теплопроводностью, что ценно для трансформаторов, работающих при больших токах, переменных тяжёлых нагрузках или в условиях жёстких ограничений по габаритам.
Алюминий легче меди и, как правило, дешевле. Для ряда распределительных трансформаторов алюминиевые обмотки являются экономичным решением при соблюдении требуемых электрических и тепловых параметров.
Поэтому выбор между медью и алюминием должен определяться комплексом проектных решений, а не только ценой материала. Покупателям стоит сравнивать КПД, совокупную стоимость владения, габариты, массу, тепловые показатели, требования к стойкости к коротким замыканиям и прогнозируемые условия эксплуатации.
Масляные трансформаторы с медной обмоткой широко используются в распределительных сетях для понижения среднего напряжения до рабочего уровня для жилых, коммерческих и промышленных потребителей.
В зависимости от конфигурации сети такие трансформаторы устанавливаются на подстанциях, распределительных пунктах, промышленных парках и других объектах электросетевой инфраструктуры.
Промышленные предприятия имеют большое количество электроприводов, производственных агрегатов, печей, компрессоров, насосов и другого электрооборудования. Масляные трансформаторы с медной обмоткой проектируются под повышенные токи и высокие требования к надёжности для таких объектов.
Типичные сферы использования: производственные комбинаты, горнодобывающие предприятия, металлургия, химические заводы, нефтегазовые объекты и крупные перерабатывающие комплексы.
Объекты солнечной фотоэнергетики нуждаются в трансформаторах для подключения выхода инверторов к средневольтным сборным системам или сетевому оборудованию.
Масляные трансформаторы с медной обмоткой подходят для возобновляемой энергетики, где важны высокий КПД, хорошие тепловые характеристики, наружная установка и длительный срок непрерывной работы.
На ветропарках трансформаторы повышают напряжение от генераторов ветрогенераторов или сборных систем перед передачей электроэнергии по средне‑ или высоковольтной сети объекта.
При выборе трансформатора для ветроэнергетики учитывают переменный характер нагрузок, климатические условия, уровень гармоник, высоту над уровнем моря, требования к охлаждению и особенности электрической системы ветрогенераторов.
Коммерческие объекты, больницы, торговые центры, офисы и ЦОД нуждаются в надёжном распределении электроэнергии. Масляные трансформаторы могут устанавливаться на внешних подстанциях или в специальных электропомещениях при соблюдении местных норм и требований пожарной безопасности.
Для внутреннего размещения с жёсткими противопожарными ограничениями по проекту и действующим правилам в качестве альтернативы рассматривают сухие трансформаторы.
Железные дороги, аэропорты, порты и другие транспортные объекты требуют стабильного электроснабжения тяговых систем, освещения, сигнализации, связи, систем кондиционирования, грузового оборудования и вспомогательных установок.
Параметры трансформаторов подбираются индивидуально под электрические характеристики и климатические условия каждого транспортного проекта.
Эффективность охлаждения — важная часть проекта трансформатора. Выбор способа охлаждения зависит от мощности, условий монтажа, прогнозируемого графика нагрузок, температуры окружающей среды и допустимого перегрева.
ONAN — Oil Natural Air Natural. Циркуляция масла происходит за счёт тепловой конвекции, тепло от радиаторов и поверхности бака отводится в окружающую среду естественной конвекцией воздуха.
Система ONAN широко применяется для многих распределительных и среднемощных масляных трансформаторов благодаря простоте конструкции и малым потребностям во вспомогательной мощности.
ONAF — Oil Natural Air Forced. Циркуляция масла остаётся естественной, вентиляторы создают принудительный обдув радиаторов для увеличения интенсивности рассеивания тепла.
Данная схема охлаждения повышает тепловую мощность без сложных систем принудительной прокачки масла.
OFAF — Oil Forced Air Forced. Насосы обеспечивают циркуляцию трансформаторного масла, вентиляторы продувают воздух через радиаторы или теплообменники.
Такое решение используется преимущественно для крупных трансформаторов, которым требуется высокая охлаждающая способность и точный тепловой контроль.
Несмотря на рассчитанный на долгую эксплуатацию ресурс масляных трансформаторов, регулярные осмотры и обслуживание необходимы для поддержания надёжности и продления срока службы.
Состояние масла контролируется периодически. В зависимости от модели трансформатора и программы обслуживания проводят измерение диэлектрической прочности, влагосодержания, кислотного числа, анализ растворённых газов и другие проверки качества масла.
Персонал по обслуживанию осматривает вводы, радиаторы, клапаны, прокладки, расширители, кабельные и заземляющие соединения, бак трансформатора на предмет дефектов и утечек масла.
Контролируют температуру обмоток и масла трансформатора для своевременного выявления аномальных тепловых режимов. Чрезмерный перегрев ускоряет старение изоляции и требует оперативного выяснения причин.
В соответствии с графиком обслуживания и действующими стандартами выполняют измерение сопротивления изоляции, сопротивления обмоток, коэффициента трансформации, тангенса угла диэлектрических потерь и другие диагностические измерения.
Трансформаторы с переключателями ответвлений под нагрузкой или без возбуждения проходят осмотр и обслуживание по рекомендациям производителя. Оценивают состояние контактов, приводного механизма, качество масла и стабильность переключения.
Номинальная мощность в кВА или МВА рассчитывается по текущей нагрузке, перспективам её роста, графику потребления и требованиям к резервированию системы.
Номинальные напряжения должны соответствовать параметрам электрической сети. Распространённые классы распределительных напряжений: 6 кВ, 10 кВ, 11 кВ, 20 кВ, 22 кВ, 33 кВ, 35 кВ; фактические значения зависят от страны и параметров локальной сети.
Частота трансформатора должна соответствовать параметрам энергосистемы, обычно 50 Гц или 60 Гц в зависимости от страны и области применения.
Группа соединения и импеданс важны для совместимости с сетью, параллельной работы, регулирования напряжения, характеристик токов короткого замыкания и согласования защитных устройств.
Определяют требуемую схему охлаждения: ONAN, ONAF, OFAF или иную, исходя из мощности и условий эксплуатации трансформатора.
При выборе класса изоляции, конструкции корпуса, охлаждающего оборудования и комплектующих учитывают температуру окружающей среды, высоту над уровнем моря, влажность, степень загрязнения, воздействие солей, сейсмичность и место установки.
В зависимости от условий эксплуатации масляный трансформатор с медной обмоткой может комплектоваться газовым реле Бухгольца, предохранительным клапаном, индикатором уровня масла, индикаторами температуры обмоток и масла, разрядниками‑ограничителями перенапряжений, датчиками мониторинга, переключателем ответвлений и другим защитным и контролирующим оборудованием.
Параметры трансформатора должны соответствовать национальным и международным стандартам. Для целевых рынков это может быть серия стандартов IEC 60076, стандарты IEEE или соответствующие национальные нормативы.
Развитие солнечной и ветровой энергетики увеличивает спрос на трансформаторы, стабильно работающие при переменных нагрузках. Трансформаторы для возобновляемой энергетики подвергаются переменным нагрузкам, частым сменам режимов работы, гармоникам от силовой электроники и сложным климатическим условиям на открытом воздухе.
При подборе трансформатора для проектов возобновляемой энергетики недостаточно учитывать только материал обмотки. Необходимо оценивать потери в стали, нагрузочные потери, импеданс, тепловой проект, систему изоляции, охлаждающую способность, требования к гармоникам, экологические нормы и функции мониторинга.
Медные обмотки являются удачным решением для проектов, где приоритетны высокая электропроводность, компактность конструкции и жёсткие требования к эксплуатационным характеристикам.
Масляные трансформаторы требуют соблюдения экологических и противопожарных норм, поскольку изоляционное масло создаёт риск утечек и возгорания при ошибках проектирования, монтажа или обслуживания оборудования.
Современные установки трансформаторов комплектуются системами сбора масла, датчиками утечек, средствами пожаротушения, герметичными баками или баками с расширителем и другими защитными элементами согласно требованиям проекта.
На объектах с повышенными требованиями к экологической безопасности в качестве альтернативы минеральному маслу могут применяться натуральные эфирные изоляционные жидкости с другими показателями пожаробезопасности и экологичности.
Цифровой мониторинг приобретает всё большее значение для современных трансформаторных установок. Датчики и интеллектуальные модули собирают эксплуатационные данные: температуру трансформатора, уровень масла, нагрузочный ток, напряжение и другие показатели состояния оборудования.
При подключении к системе диспетчерского или энергетического управления эти данные обеспечивают удалённый контроль и техническое обслуживание по фактическому состоянию.
Продвинутый мониторинг трансформаторов позволяет оперативно выявлять отклонения в работе, улучшать планирование обслуживания и снижать риск незапланированных простоев оборудования.
Опытный производитель масляных трансформаторов с медной обмоткой имеет критическое значение для проектов, где важны КПД, надёжность и долгосрочные эксплуатационные расходы трансформатора.
Покупателям стоит оценивать инженерный потенциал производителя, производственные мощности, испытательное оборудование, процедуры контроля качества, опыт проектирования трансформаторов и возможность кастомизации материала обмоток и электрических параметров.
Квалифицированный производитель предоставляет полную техническую документацию: мощность, коэффициент трансформации, частота, группа соединения обмоток, импеданс, потери холостого хода и нагрузочные потери, перегрев, класс изоляции, способ охлаждения, габариты, масса, комплектующие и применяемые стандарты.
Для международных проектов дополнительно проверяют опыт экспорта и способность производителя подготовить документацию, протоколы испытаний, сертификаты и упаковку под требования целевого рынка.
Масляные трансформаторы с медной обмоткой сочетают высокую электропроводность и механическую прочность медных обмоток с изоляционными и охлаждающими свойствами трансформаторного масла. Они подходят для широкого спектра задач: распределительные сети коммунальных служб, промышленные электроустановки, проекты возобновляемой энергетики, коммерческая инфраструктура и транспортные объекты.
Основные плюсы медных обмоток — высокая электропроводность, отличные тепловые показатели и хорошая механическая прочность. При этом медь не является универсальным решением для абсолютно всех трансформаторов. Алюминиевые обмотки обеспечивают более экономичный вариант для отдельных распределительных задач, тогда как медь предпочтительна там, где на первом месте стоят КПД, компактность, механическая прочность и тяжёлые условия эксплуатации.
При покупке масляного трансформатора с медной обмоткой покупателю нужно учитывать мощность, напряжение, частоту, группу соединения обмоток, импеданс, способ охлаждения, требования к изоляции, внешние условия, действующие стандарты, защитные комплектующие, нормы обслуживания и совокупную стоимость владения оборудованием.
С дальнейшим ростом возобновляемой энергетики, промышленной электрификации, интеллектуальных сетей и высокомощной энергетической инфраструктуры грамотно спроектированные масляные трансформаторы с медной обмоткой будут и дальше играть важную роль в надёжном и эффективном распределении электроэнергии.
