По мере того как промышленные объекты предъявляют повышенные требования к надежности электроснабжения, пожарной безопасности и снижению эксплуатационных расходов, трансформаторы на эпоксидной смоле стали одним из наиболее быстрорастущих решений для распределительных сетей среднего напряжения. По сравнению с традиционными масляными трансформаторами литые сухие трансформаторы обеспечивают безотказную работу без технического обслуживания, высокую экологическую безопасность и отличные характеристики при внутренней установке.
В данном кейс‑исследовании проанализированы реальные эксплуатационные показатели 1250 кВА трансформатора на эпоксидной смоле , эксплуатирующегося на крупном промышленном производственном предприятии. Материал включает технические характеристики, эксплуатационные данные, сравнение КПД, опыт монтажа, затраты за жизненный цикл, а также практические рекомендации для инженеров, EPC‑подрядчиков, управляющих объектами и специалистов по закупкам.
Мощность 1250 кВА является одной из наиболее востребованных для трансформаторов на заводах, в больницах, коммерческих зданиях, проектах возобновляемой энергетики, центрах обработки данных и коммунальных распределительных системах. Данная мощность обеспечивает достаточный запас электроэнергии при высоком КПД и компактных габаритах оборудования.
В отличие от масляных трансформаторов, трансформаторы на эпоксидной смоле используют вакуумно‑литую эпоксидную изоляцию, полностью покрывающую обмотки. Такая конструкция исключает риск утечек масла, значительно повышает огнестойкость и сводит к минимуму техническое обслуживание на протяжении всего срока службы оборудования.
На фоне ужесточающихся норм пожарной безопасности и требований устойчивого развития во всем мире литые трансформаторы вытесняют традиционные маслонаполненные агрегаты во многих помещениях и экологически чувствительных объектах.
Тип проекта: Модернизация распределения электроэнергии сталелитейного предприятия
Место установки: Крупный промышленный производственный объект с повышенной влажностью, высокой температурой окружающей среды и сильной запыленностью.

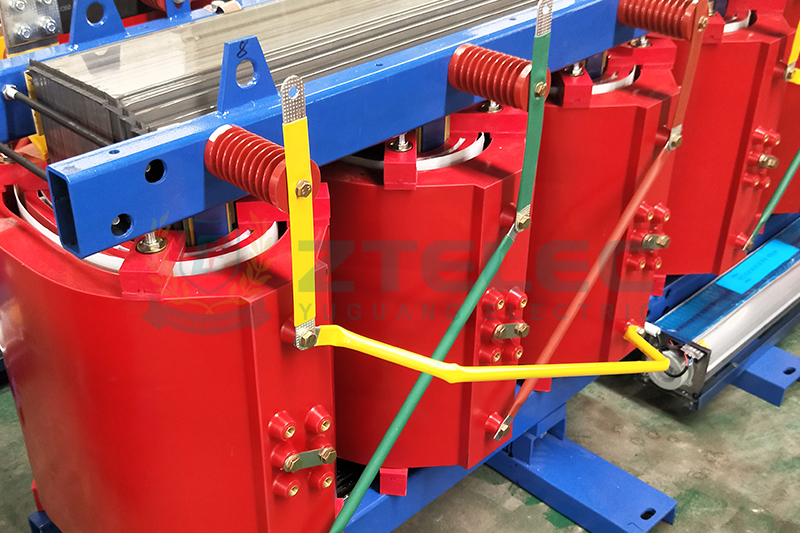

Номинальная мощность трансформатора: Литой сухой трансформатор 1250 кВА
Соотношение напряжений: 10 кВ / 0,4 кВ
Частота: 50 Гц
Группа соединений: Dyn11
Способ охлаждения: AN (естественное воздушное охлаждение)
Режим работы: Непрерывное производство 24 часа в сутки
Цель проекта — замена устаревшего масляного трансформатора на более безопасное, надежное необслуживаемое решение с одновременным повышением энергоэффективности системы.
Заказчик сформулировал ряд ключевых целей перед выбором оборудования.
Повысить эксплуатационную надежность для непрерывного производственного цикла.
Снизить расходы на техническое обслуживание за весь жизненный цикл.
Исключить утечки трансформаторного масла и пожароопасные факторы.
Увеличить энергетический КПД.
Соблюдать требования стандартов IEC 60076‑11 и GB/T 10228.
Обеспечить трансформатор, предназначенный для внутренней установки.
| Параметр | Значение |
|---|---|
| Номинальная мощность | 1250 кВА |
| Первичное напряжение | 10 кВ |
| Вторичное напряжение | 400 В |
| Частота | 50 Гц |
| Группа соединений | Dyn11 |
| Способ охлаждения | AN |
| Класс изоляции | Класс F (155°C) |
| Перегрев температуры | ≤100 K |
| Степень защиты | IP20 / опционально IP54 |
| Холостой ход потери | ≤1150 Вт |
| Потери при нагрузке | ≤12200 Вт |
| КПД | До 98,8% |
| Уровень шума | ≤55 дБ(А) |
| Изоляционный материал | Вакуумно‑литая эпоксидная смола |
| Материал сердечника | Высококачественная кремнистая электротехническая сталь с ориентированной кристаллографией |
| Материал обмоток | Медь |
После более чем года бесперебойной промышленной эксплуатации трансформатор показал отличную стабильность при изменяющихся производственных нагрузках.
| Показатель эксплуатации | Измеренное значение |
|---|---|
| Средний эксплуатационный КПД | 98,5% |
| Максимальный КПД | 98,8% |
| Годовая экономия электроэнергии | Примерно 12000 кВт·ч |
| Время незапланированного простоя | 0 часов |
| Затраты на техническое обслуживание | Практически равны нулю |
| Состояние изоляции | Частичные разряды не обнаружены |
| Пожарные инциденты | Отсутствуют |
Трансформатор сохранял стабильные электрические характеристики даже в пиковые производственные периоды без существенного роста рабочей температуры и деградации изоляции.
| Нагрузка | Трансформатор на эпоксидной смоле 1250 кВА | Масляный трансформатор 1250 кВА |
|---|---|---|
| 25% | 98,2% | 97,5% |
| 50% | 98,8% | 98,1% |
| 75% | 98,7% | 98,0% |
| 100% | 98,5% | 97,8% |
Хотя разница КПД выглядит относительно небольшой, при непрерывной промышленной эксплуатации экономия за весь срок службы оборудования становится значительной.
Подстанция имела ограниченную площадь пола. Компактный сухой трансформатор занимает примерно на 20 % меньше монтажной площади по сравнению с эквивалентным масляным трансформатором, что упростило интеграцию в существующее электрощитовое помещение.
Летом температура внутри производственного цеха регулярно превышала 45°C. Инженеры выбрали изоляцию класса F и оптимизировали вентиляционные потоки, что обеспечило стабильную работу при повышенных температурах.
Сталелитейное производство сопровождается интенсивным пылевыделением. Корпус со степенью защиты IP54 надежно защищает обмотки трансформатора, а периодическая очистка вентиляционных фильтров поддерживает требуемую эффективность охлаждения.
Поскольку трансформатор не содержит изоляционного масла, дополнительные системы пожаротушения не требуются, что упростило согласование проекта и снизило расходы на монтаж.
Хотя закупочная цена трансформаторов на эпоксидной смоле обычно выше, с долгосрочной перспективы экономика проекта оказывается в пользу сухой технологии.
| Статья расходов | Трансформатор на эпоксидной смоле | Масляный трансформатор |
|---|---|---|
| Первоначальная стоимость оборудования | Выше | Ниже |
| Расходы на монтаж | Ниже | Выше |
| Система пожарной защиты | Обычно не требуется | Часто требуется |
| Обслуживание масла | Не требуется | Требуется |
| Периодические испытания масла | Отсутствуют | Периодические |
| Экологические риски | Очень низкие | Умеренные |
| Полная стоимость владения | Ниже | Выше |
При стандартном сроке эксплуатации 25‑30 лет снижение расходов на техническое обслуживание, энергетических потерь, страховых платежей и простоев, как правило, компенсирует повышенные первоначальные инвестиции.
Одной из главных причин выбора трансформаторов на эпоксидной смоле промышленными предприятиями являются их высокие экологические характеристики.
Отсутствие трансформаторного масла исключает риски утечек и загрязнения почвы.
Эпоксидная изоляция является самозатухающей и обладает высокой огнестойкостью.
Отсутствует угроза взрыва, связанная с изоляционным маслом.
Внутренняя установка становится значительно безопаснее.
Сниженные эксплуатационные потери способствуют сокращению выбросов углерода.
Большая часть конструкционных материалов подлежит переработке по окончании срока службы.
Объем регламентного технического обслуживания значительно меньше, чем у масляных трансформаторов.
| Мероприятие по обслуживанию | Рекомендуемая периодичность |
|---|---|
| Визуальный осмотр | Каждые 6‑12 месяцев |
| Проверка затяжки соединений | Раз в год |
| Очистка от пыли | По необходимости |
| Термографический контроль | Раз в год |
| Испытания масла | Не применимо |
| Обслуживание системы охлаждения | Минимальное |
При установке в чистом хорошо проветриваемом электрощитовом помещении трансформатор может эксплуатироваться десятилетиями только при периодических осмотрах.
Трансформатор на эпоксидной смоле 1250 кВА подходит для множества коммерческих и промышленных объектов.
Сталелитейные заводы.
Производственные предприятия.
Больницы.
Коммерческие здания.
Торговые центры.
Центры обработки данных.
Аэропорты.
Метрополитены.
Университеты.
Солнечные электростанции.
Ветропарки.
Объекты водоподготовки.
Высотные здания.
Проект позволил сформулировать ряд важных рекомендаций для будущих работ по монтажу трансформаторов.
Выбирать мощность трансформатора исходя из реальных нагрузок, не завышая запас мощности.
Подбирать соответствующую степень защиты корпуса в зависимости от условий окружающей среды.
Обеспечивать достаточную вентиляцию для достижения максимальной эффективности охлаждения.
Для ответственных объектов устанавливать интеллектуальные системы температурного контроля.
Проводить регулярные визуальные осмотры, несмотря на минимальные требования к обслуживанию.
Надежный производитель поставляет не только качественное оборудование. Профессиональные поставщики обеспечивают полную инженерную поддержку, настраиваемые параметры напряжения, проектирование импеданса, заводские испытания, международные сертификаты, изготовление по‑заказу OEM и оперативную послепродажную поддержку.
Будь‑то промышленные объекты, коммунальные подстанции, проекты возобновляемой энергетики или коммерческая инфраструктура — качественный трансформатор на эпоксидной смоле 1250 кВА гарантирует долгосрочную эксплуатационную надежность, снижение затрат за жизненный цикл и отличные электрические характеристики.
Данное кейс‑исследование подтверждает, что 1250 кВА трансформатор на эпоксидной смоле показывает выдающиеся рабочие характеристики в сложных промышленных условиях. По сравнению с обычными масляными трансформаторами он обеспечивает более высокий КПД, значительно меньший объем технического обслуживания, улучшенную пожарную безопасность, высокую экологическую защиту и сниженную полную стоимость владения.
По мере развития отраслей в направлении более безопасной, экологичной и энергоэффективной электроснабжения литые трансформаторы становятся предпочтительным решением для систем распределения среднего напряжения по всему миру.
Для проектов, где требуется долгосрочная надежность, минимальное техническое обслуживание и высокая эксплуатационная безопасность, инвестиции в качественный трансформатор на эпоксидной смоле 1250 кВА дают измеримый экономический эффект на всем протяжении жизненного цикла электросистемы.
