Как выбрать подходящий масляный трансформатор для вашего проекта

Правильный выбор масляного трансформатора является одним из важнейших решений в любом проекте распределения электроэнергии. Независимо от того, строите ли вы коммунальную подстанцию, расширяете промышленный объект, развиваете инфраструктуру возобновляемой энергетики или модернизируете существующую электрическую сеть, правильно подобранный трансформатор напрямую влияет на надежность системы, эксплуатационные расходы, энергоэффективность и срок службы оборудования.

Трансформатор с заниженной мощностью может перегружаться в периоды пикового потребления, в то время как агрегат с завышенной мощностью приводит к необоснованным капитальным вложениям и холостым энергетическим потерям. Понимание технических требований перед покупкой помогает избежать дорогостоящих простоев и будущих расходов на замену.

Имея более 20‑летний опыт производства трансформаторов, компания ZTELEC YUGUANG поставляет высокоэффективные масляные трансформаторы, соответствующие стандартам IEC 60076, GB, ANSI и другим международным нормам. В данном руководстве рассмотрены семь важнейших моментов при выборе маслонаполненного трансформатора для вашего проекта.

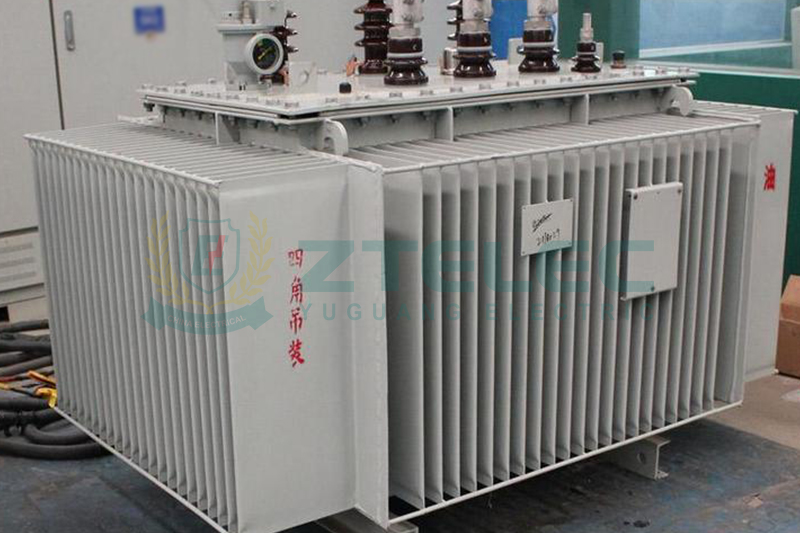

Что такое масляный трансформатор?

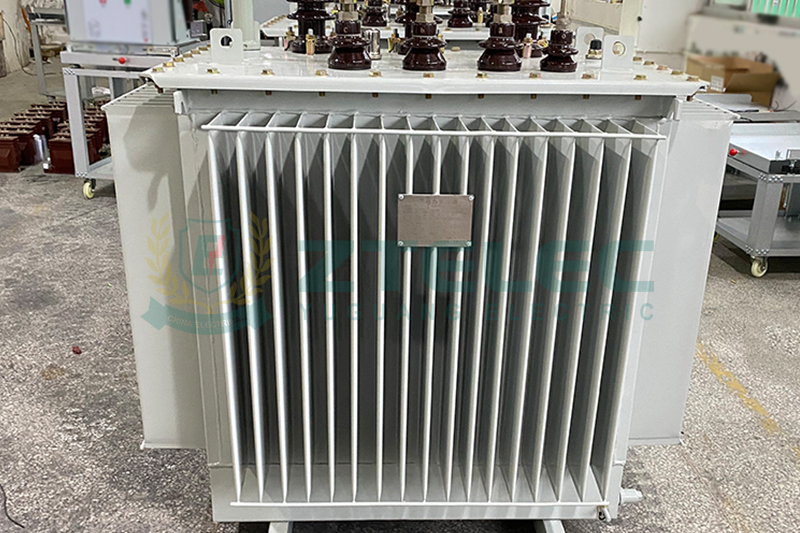

Масляный трансформатор, также известный как маслонаполненный трансформатор — это силовой трансформатор, магнитопровод и обмотки которого полностью погружены в изоляционное минеральное масло или экологически безопасную изоляционную жидкость. Изоляционное масло одновременно выполняет две важнейшие функции.

Во‑первых, оно эффективно отводит тепло от обмоток, позволяя трансформатору непрерывно работать при высоких электрических нагрузках. Во‑вторых, обеспечивает отличную электрическую изоляцию между токоведущими элементами, снижая риск частичных разрядов, коротких замыканий и пробоя изоляции.

Благодаря превосходным возможностям охлаждения масляный трансформатор отличается более высокой эффективностью, большей мощностью, увеличенным сроком службы и низкими эксплуатационными расходами по сравнению со многими альтернативными технологиями трансформаторов.

Масляные трансформаторы против сухих трансформаторов

Для средне‑ и высоковольтных применений масляные трансформаторы остаются предпочтительным решением благодаря отличной перегрузочной способности, длительному сроку эксплуатации и низкой стоимости за единицу МВА.

Почему стоит выбрать ZTELEC YUGUANG?

ZTELEC YUGUANG — профессиональный производитель трансформаторов, поставляющий индивидуально изготовленные масляные трансформаторы для коммунальных предприятий, EPC‑подрядчиков, разработчиков проектов возобновляемой энергетики, горнодобывающих предприятий, производственных комплексов и коммерческих инфраструктурных проектов по всему миру.

Каждый трансформатор спроектирован для обеспечения максимальной надежности, низких эксплуатационных потерь и стабильной долгосрочной работы в сложных условиях эксплуатации.

Основные преимущества:

Более 20 лет опыта производства трансформаторов.

Соответствие стандартам IEC 60076, ANSI, GB, CE, ISO 9001 и другим международным нормам.

Диапазон напряжений от 10 кВ до 500 кВ.

Диапазон мощностей от 10 МВА до более 500 МВА.

Магнитопроводы из низкопотеристой кремнистой стали и оптимизированные медные обмотки.

Индивидуальные системы охлаждения, переключатели ответвлений, защитные устройства и решения для мониторинга.

Глобальная техническая поддержка, пусконаладочные работы и послепродажное обслуживание.

7 ключевых факторов при выборе масляного трансформатора

1. Определение требуемой мощности

Мощность трансформатора должна соответствовать как текущим электрическим нагрузкам, так и планам будущего расширения.

Порядок определения нужной мощности:

Рассчитайте суммарную подключенную нагрузку.

Оцените максимальное потребление мощности.

Добавьте резерв мощности примерно 20–25% для будущего роста нагрузок.

Выберите ближайшее стандартное значение мощности трансформатора.

Правильный подбор мощности снижает риск перегрузки и обеспечивает максимальную энергоэффективность на протяжении всего срока службы трансформатора.

2. Выбор подходящего класса напряжения

Трансформатор должен соответствовать электрическим параметрам как коммунальной сети, так и подключаемого оборудования.

Типовые первичные напряжения:

10 кВ, 35 кВ, 66 кВ, 110 кВ, 220 кВ и 500 кВ.

Распространенные вторичные напряжения:

400 В, 6,6 кВ, 11 кВ и 33 кВ.

Для международных проектов напряжения должны соответствовать местным нормативам энергоснабжающих организаций и применимым стандартам, таким как IEC, ANSI или GB.

ZTELEC YUGUANG предлагает индивидуальные коэффициенты трансформации и конфигурации переключателей ответвлений для эксплуатации по всему миру.

3. Выбор подходящего способа охлаждения

Система охлаждения определяет перегрузочную способность, эффективность и рабочую температуру трансформатора.

Объекты в регионах с жарким климатом или работающие при постоянных высоких нагрузках, как правило, используют системы охлаждения ONAF или OFAF для поддержания оптимальной рабочей температуры.

4. Оценка эффективности трансформатора

Потери мощности трансформатора составляют значительную часть эксплуатационных расходов за весь срок службы оборудования.

Выделяют две основные группы потерь:

Потери холостого хода, возникающие при намагничивании магнитопровода.

Нагрузочные потери, обусловленные сопротивлением обмоток.

Современные масляные трансформаторы с применением высококачественной ориентированной кремнистой стали и оптимизированных медных обмоток значительно снижают оба вида потерь.

Трансформаторы ZTELEC YUGUANG спроектированы с магнитопроводами сверхнизких потерь и используют передовые технологии обмоток; их показатели соответствуют или превосходят требования эффективности IEC 60076, помогая заказчикам сокращать расходы на электроэнергию на всем периоде эксплуатации оборудования.

5. Учет условий монтажа

Условия окружающей среды существенно влияют на надежность трансформатора.

Перед выбором трансформатора оцените место установки, температуру окружающей среды, влажность, высоту над уровнем моря, уровень запыленности и наличие коррозионно‑активных сред.

При уличной установке требуются погодозащищенные корпуса и антикоррозионные покрытия.

Для прибрежных регионов требуется усиленная антикоррозионная защита.

Для холодного климата применяются изоляционные масла, рассчитанные на низкие температуры.

Для объектов на высоте более 1000 м над уровнем моря часто требуется снижение номинальной мощности трансформатора или индивидуальная конструкция системы охлаждения.

ZTELEC YUGUANG поставляет индивидуальные решения для пустынь, морских объектов, тропического климата, горнодобывающих предприятий и объектов на большой высоте.

6. Техническое обслуживание и интеллектуальный мониторинг

Регулярное техническое обслуживание значительно продлевает срок службы трансформатора и повышает безопасность эксплуатации.

Рекомендуемые проверки включают диэлектрические испытания масла, анализ влагосодержания, анализ растворенных газов (DGA), контроль температуры, осмотр вводов, проверку уровня масла и обслуживание переключателей ответвлений.

Современные цифровые системы мониторинга позволяют энергетическим и промышленным предприятиям выявлять отклонения до возникновения аварий.

ZTELEC YUGUANG внедряет интеллектуальные технологии мониторинга, включая:

Онлайн‑анализ растворенных газов.

Контроль температуры масла в реальном времени.

Платформы удаленного мониторинга на базе интернета вещей.

Аварийные сигналы прогностического технического обслуживания.

Анализ трендов изменения нагрузки.

Данные интеллектуальные решения снижают расходы на техническое обслуживание и повышают готовность оборудования к работе.

7. Проверка международных сертификатов

Покупка сертифицированного трансформатора гарантирует соответствие нормам, безопасность и долгосрочную надежность.

Обязательно убедитесь, что производитель может предоставить общепризнанные международные протоколы испытаний и сертификаты.

Основные стандарты: IEC 60076, ANSI C57, GB/T 6451 и соответствующие региональные нормативы.

Сертификаты качества ISO 9001, ISO 14001 и системы менеджмента охраны труда дополнительно подтверждают производственные возможности предприятия.

Перед отгрузкой ZTELEC YUGUANG проводит комплексные приемо‑сдаточные, типовые и заводские испытания, гарантируя соответствие каждого трансформатора требованиям заказчика.

Масляный или сухой трансформатор: какой лучше?

Если вашему проекту требуется большая мощность, максимальная эффективность, низкая стоимость жизненного цикла и долгосрочная надежность, то масляный трансформатор, как правило, является предпочтительным решением.

Примеры реализованных проектов

Промышленное производственное предприятие — Вьетнам

Производственному комплексу требовался надежный трансформатор мощностью 50 МВА, способный непрерывно работать при температуре окружающей среды свыше 45 °C.

ZTELEC YUGUANG поставила масляный трансформатор с системой охлаждения ONAF, оснащенный интеллектуальным контролем температуры.

Заказчик добился снижения энергопотребления примерно на 15% при бесперебойной эксплуатации более пяти лет.

Морская ветряная электростанция — Китай

Прибрежному проекту возобновляемой энергетики потребовался трансформатор 35 кВ, 100 МВА, устойчивый к коррозии под действием солевого тумана и сложным погодным условиям.

Специалистами ZTELEC YUGUANG был разработан индивидуальный трансформатор с морским антикоррозионным покрытием и системой охлаждения OFWF.

Оборудование демонстрирует отличную надежность, коэффициент эксплуатационной готовности превышает 99,5%.

Часто задаваемые вопросы

Каков срок службы масляного трансформатора?

При правильном техническом обслуживании качественные масляные трансформаторы надежно эксплуатируются 30–40 лет, многие агрегаты работают и дольше.

Какой способ охлаждения является наиболее распространенным?

ONAN — самый распространенный способ охлаждения для стандартных распределительных трансформаторов, тогда как ONAF и OFAF предпочитают для крупных коммунальных и промышленных объектов.

Возможно ли изготовление масляных трансформаторов на заказ?

Да. Напряжение, мощность, импеданс, система охлаждения, переключатели ответвлений, степень защиты корпуса, системы мониторинга и классы изоляции могут быть адаптированы под требования проекта.

Выбор подходящего масляного трансформатора — это не только сравнение номинальных мощностей. Инженерам и руководителям проектов перед покупкой следует оценить мощность трансформатора, классы напряжения, технологию охлаждения, эффективность, условия монтажа, стратегию технического обслуживания и наличие международных сертификатов.

Компания ZTELEC YUGUANG сочетает многолетний производственный опыт, передовые инженерные решения, строгий контроль качества и международные сертификаты для поставки надежных масляных трансформаторов для энергетических, промышленных, возобновляемых и инфраструктурных проектов по всему миру.

Если вы планируете новый энергетический проект или модернизацию существующей электрической системы, наша инженерная команда подготовит индивидуальные трансформаторные решения с максимальной эффективностью, длительным сроком службы и минимальной совокупной стоимостью владения.
