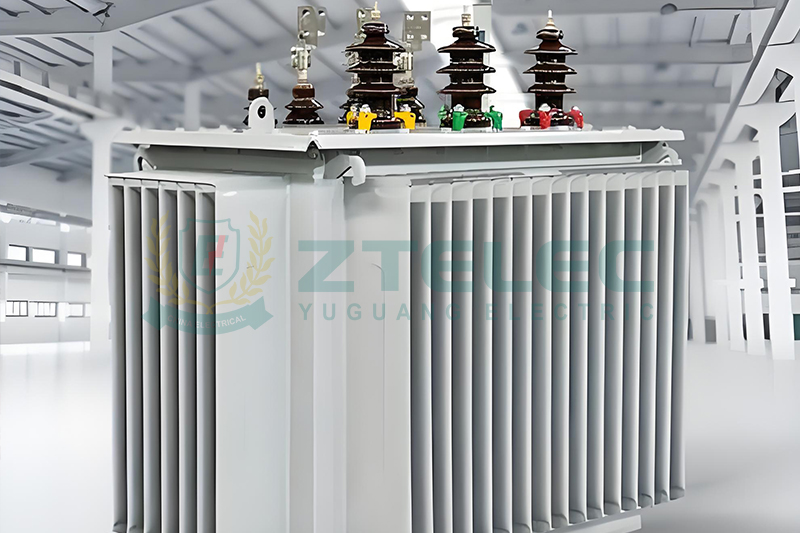

При покупке масляного трансформатора мощностью 1000 кВА выбор между обмотками из меди и алюминия зачастую является одним из важнейших решений, определяющих долгосрочную доходность проекта. Несмотря на то что трансформаторы с медными обмотками обычно стоят на 15–30 % дороже моделей с алюминиевыми обмотками, реальная ценность энергетического оборудования со сроком службы 25–35 лет заключается не в первоначальной стоимости покупки, а в эксплуатационной эффективности, надежности и показателях на протяжении всего жизненного цикла.
Для промышленных предприятий, центров обработки данных, горнодобывающих комплексов, химических объектов и торговых многофункциональных зданий трансформаторы с медными обмотками, как правило, имеют существенные преимущества по снижению энергетических потерь, устойчивости к коротким замыканиям, работе при перегрузках и совокупной стоимости владения. В связи с этим многие международные подрядчики EPC и конечные промышленные потребители все чаще указывают медные обмотки как стандартную комплектацию.
Медь и алюминий – два наиболее распространенных проводниковых материала для изготовления обмоток трансформаторов. Однако они существенно различаются по электропроводности, механической прочности и термической стабильности.
Электропроводность меди составляет около 61 МСм/м, а алюминия – примерно 35 МСм/м. При одинаковых условиях эксплуатации проводимость меди в 1,75 раза выше, чем у алюминия. Это позволяет изготавливать медные обмотки с меньшим сечением проводника при той же силе тока, снижая потери сопротивления и выделение тепла.
Температура плавления меди составляет 1085 °C, а алюминия – всего 660 °C. При перегрузках или коротких замыканиях медные обмотки выдерживают более высокие тепловые нагрузки, снижая риск локального плавления и повреждения изоляции.
Кроме того, предел прочности меди на растяжение составляет 210–250 МПа, а у алюминия – 70–100 МПа. Более высокая механическая прочность позволяет медным обмоткам лучше сопротивляться деформации под действием электромагнитных сил при коротких замыканиях, повышая надежность трансформатора на весь период эксплуатации.
Нагрузочные потери в основном возникают как потери I²R, вызванные сопротивлением проводника. Поскольку удельное сопротивление меди значительно ниже, чем у алюминия, трансформаторы с медными обмотками при одинаковых режимах работы демонстрируют меньшие нагрузочные потери.
Например, типовой масляный трансформатор S13 мощностью 1000 кВА с медными обмотками имеет нагрузочные потери менее 10 300 Вт, а аналогичная модель с алюминиевыми обмотками – около 11 500 Вт. Несмотря на кажущуюся небольшую разницу, экономия на электроэнергии накапливается на протяжении десятилетий эксплуатации.
Для постоянно работающих промышленных объектов даже снижение потерь трансформатора на 1 % позволяет сэкономить десятки тысяч денежных единиц на электроэнергии в долгосрочной перспективе.
Номинальная мощность: Обе конструкции рассчитаны на мощность 1000 кВА и выдают одинаковую мощность.
Холостые потери: Оба варианта соответствуют требованиям эффективности по стандартам GB/T 6451 и IEC 60076, разница минимальна.
Нагрузочные потери: У трансформаторов с медными обмотками нагрузочные потери ниже на 10–12 % по сравнению с моделями с алюминиевыми обмотками.
Перегрев горячих точек: Медные обмотки работают при более низкой температуре горячих точек, что продлевает срок службы изоляции.
Устойчивость к коротким замыканиям: Медные обмотки имеют превосходную механическую прочность и термическую стойкость.
Срок службы: Трансформаторы с медными обмотками эксплуатируются 25–35 лет, а с алюминиевыми – обычно 20–28 лет.
Стоимость покупки: Трансформаторы с медными обмотками требуют больших первоначальных инвестиций, но обеспечивают меньшие эксплуатационные расходы в долгосрочной перспективе.
Для промышленных потребителей совокупная стоимость владения часто важнее только цены оборудования.
Допустим, трансформатор мощностью 1000 кВА работает при среднем коэффициенте нагрузки 70 %, по 8000 часов в год, стоимость электроэнергии составляет 0,85 юаня за кВт·ч. При таких условиях трансформатор с медными обмотками позволяет экономить около 5000 юаней в год на электроэнергии по сравнению с аналогом на алюминиевых обмотках.
За 25 лет эксплуатации совокупная экономия на электроэнергии превышает 125 000 юаней, что значительно перекрывает стандартную доплату за медь в размере 20 000–25 000 юаней.
На практике дополнительные вложения в трансформатор с медными обмотками окупаются за четыре–шесть лет, после чего на протяжении всего оставшегося срока службы обеспечивается постоянная экономия эксплуатационных расходов.
Многие покупатели при принятии решения ориентируются исключительно на цену оборудования и энергетическую эффективность, игнорируя расходы на обслуживание и убытки от простоев.
Согласно принципам старения изоляции трансформаторов, снижение температуры горячих точек на каждые 6 °C существенно продлевает срок службы изоляции. Поскольку медные обмотки работают при более низких температурах, они замедляют износ изоляционной бумаги.
Одновременно высокая устойчивость меди к коротким замыканиям снижает вероятность деформации обмоток, межвитковых замыканий и критических аварийных отказов.
Для центров обработки данных, больниц, производств полупроводников и предприятий непрерывного цикла один незапланированный простой может повлечь убытки, значительно превышающие разницу в цене между трансформаторами с медными и алюминиевыми обмотками.
Медные обмотки обеспечивают максимальную экономическую выгоду для проектов с непрерывной работой при коэффициенте нагрузки выше 70 %, высокой стоимостью электроэнергии, повышенной температурой окружающей среды или повышенными требованиями к надежности оборудования.
Трансформаторы с медными обмотками обычно предусматриваются для центров обработки данных, больниц, систем рельсового транспорта, металлургических комбинатов, нефтехимических предприятий, крупных торговых зданий и экспортно ориентированных промышленных проектов.
Медные обмотки также предпочтительны для объектов со сроком эксплуатации более 25 лет или проектов, требующих соответствия международным сертификационным стандартам IEC 60076, KEMA и другим.
При этом трансформаторы с алюминиевыми обмотками остаются приемлемым вариантом для временных энергетических систем, объектов с низкой нагрузкой или проектов с крайне ограниченным бюджетом.
Покупателям следует запросить полные протоколы типовых испытаний и убедиться, что измеренные нагрузочные потери соответствуют проектным значениям.
Важно также проверить, что на табличке и технической документации материал обмоток четко указан как «Cu» или «медная обмотка», а также запросить сертификаты на проводниковый материал.
При приемочных испытаниях на заводе (FAT) следует привлекать независимые сторонние инспекционные организации для проверки материала обмоток и предотвращения возможной замены меди на алюминий в недорогих моделях.
Для экспортных проектов дополнительно требуется подтвердить соответствие стандартам IEC 60076, IEEE C57 или другим действующим нормативам целевого рынка.
С ростом мировых цен на энергию и ужесточением нормативов по эффективности стратегии закупки трансформаторов смещаются от выбора самого дешевого варианта к варианту с минимальной совокупной стоимостью владения.
Несмотря на большие первоначальные затраты на трансформаторы с медными обмотками, они обеспечивают высокую окупаемость инвестиций за счет меньших потерь, длительного срока службы, повышенной надежности и снижения рисков обслуживания.
Для компаний, ориентированных на энергетическую эффективность, эксплуатационную надежность и долгосрочную прибыльность, выбор медных обмоток – это не просто выбор материала, а стратегическое инвестиционное решение.

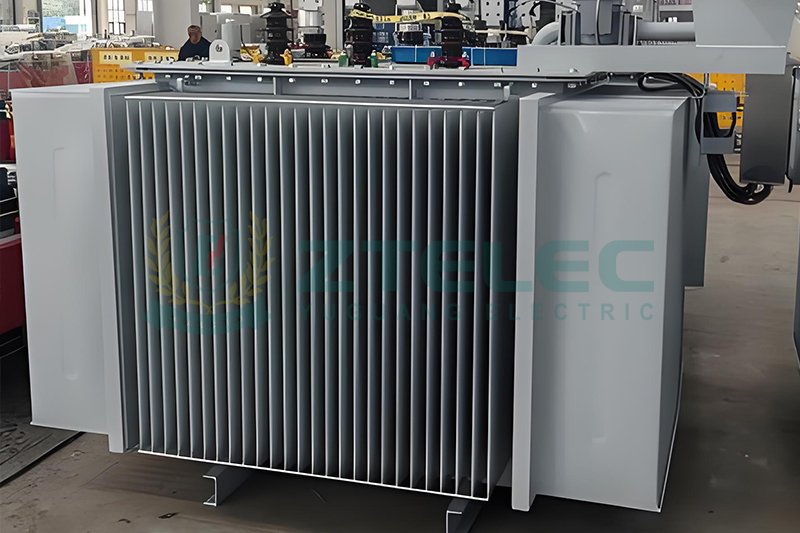

Ценность масляного трансформатора мощностью 1000 кВА с медными обмотками заключается не только в снижении нагрузочных потерь. К ее преимуществам также относятся высокая устойчивость к коротким замыканиям, увеличенный срок службы и снижение расходов на протяжении всего жизненного цикла.
Для промышленных и инфраструктурных проектов, рассчитанных на эксплуатацию более 20 лет, дополнительные вложения в медные обмотки окупаются за несколько лет, после чего на протяжении всего оставшегося периода работы обеспечивается постоянная экономия на электроэнергии.
При оценке вариантов закупки трансформатора покупателям стоит выходить за рамки цены приобретения и учитывать расход электроэнергии, требования к надежности, затраты на обслуживание и расчетный срок службы для выбора решения с максимальной долгосрочной ценностью.
