По мере стремительного развития искусственного интеллекта (ИИ), облачных вычислений, высокопроизводительных вычислений (ВПВ) и приложений больших данных современные центры обработки данных развиваются в направлении повышенной плотности мощности, большей надежности и улучшенной энергоэффективности. Рост плотности мощности серверных стоек, а также широкое внедрение систем бесперебойного питания, точного охлаждения и технологий жидкостного охлаждения предъявляют беспрецедентные требования к инфраструктуре распределения электроэнергии.
Как важнейший элемент средневольтного распределения электроэнергии компактная подстанция мощностью 1000 кВА подстанция стала идеальным решением для облачных центров обработки данных, интернет-центров обработки данных (ИЦОД), объектов периферийных вычислений и корпоративных серверных залов. Благодаря компактным габаритам, модульной конструкции, быстрому монтажу и высокой эксплуатационной надежности она значительно снижает стоимость строительства, ускоряет сдачу проектов и обеспечивает гибкость дальнейшего расширения.

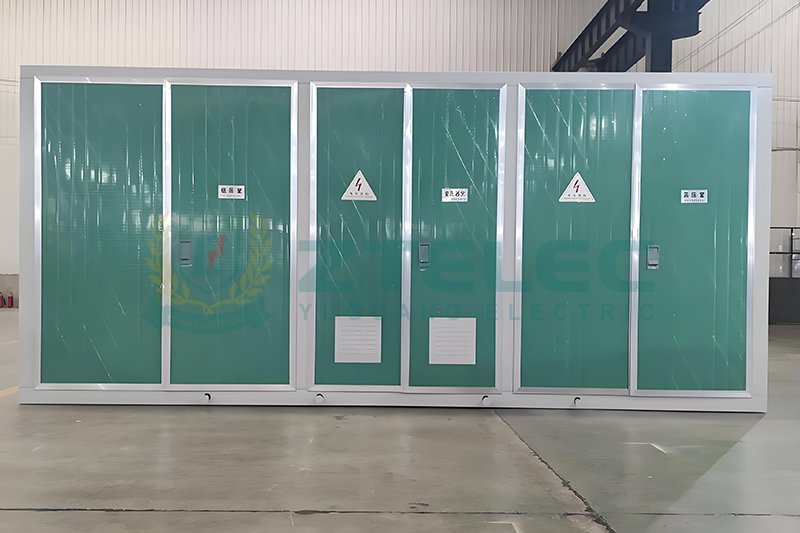

Компактная подстанция 1000 кВА, также известная как заводская, блочная или контейнерная подстанция — это интегрированная электроустановка, объединяющая в заводском корпусе средневольтное распределительное устройство, распределительный трансформатор, низковольтное распределительное устройство, защитные аппараты и систему интеллектуального мониторинга.
В отличие от традиционных подстанций, требующих масштабных строительных работ, компактные подстанции производятся, собираются, проходят испытания и вводятся в эксплуатацию на заводе перед отгрузкой. После доставки требуется только монтаж фундамента и электрические подключения, что кардинально сокращает сроки реализации проекта.
Установка мощностью 1000 кВА оптимально подходит для электроснабжения среднего ИТ-модуля, нескольких блоков центра обработки данных или вспомогательной инфраструктуры, при этом оставляя достаточный резерв мощности для будущего расширения. По этой причине она стала стандартной комплектацией для многих центров обработки данных классов Tier II, Tier III и Tier IV.
Модульная конструкция значительно сокращает площадь размещения: обычно требуется более чем на 50% меньше площади по сравнению с классическими подстанциями, что особенно ценно для городских центров обработки данных с ограниченным пространством.
Сборка, испытания и наладка на заводе сводят к минимуму монтажные работы на объекте; вся подстанция вводится в рабочее состояние за несколько дней вместо недель или месяцев.
Корпус обычно имеет степень защиты от внешних воздействий IP33, IP44 или выше, обеспечивая отличную устойчивость к пыли, дождю, коррозии и суровым уличным условиям эксплуатации.
Современные компактные подстанции поддерживают интеллектуальные коммуникационные протоколы SCADA, DCIM, Modbus и IEC 61850, что позволяет бесшовно интегрировать их в платформы управления инфраструктурой ЦОД для удаленного мониторинга, диагностики неисправностей и прогностического технического обслуживания.
В отличие от обычных промышленных или коммерческих зданий центры обработки данных работают непрерывно при относительно высоких нагрузках и требуют исключительной надежности электроснабжения. Их электрические системы также содержат большую долю нелинейных нагрузок.
Системы бесперебойного питания, блоки питания серверов, регулируемые охладительные установки и системы жидкостного охлаждения генерируют значительные гармонические токи. Поэтому трансформаторы должны обладать повышенной устойчивостью к гармоникам за счет конструкции с коэффициентом K или специально оптимизированных обмоток для минимизации дополнительных потерь и перегрева.
При подборе мощности трансформатора учитывают ИТ-оборудование, системы бесперебойного питания, охладительную инфраструктуру, осветительные нагрузки и планы дальнейшего расширения. Опыт инженерной практики рекомендует поддерживать постоянную рабочую нагрузку на уровне примерно 70–80% от номинальной мощности трансформатора для обеспечения достаточного эксплуатационного запаса и масштабируемости.
Способность выдерживать токи короткого замыкания — еще один важный фактор. Как трансформаторы, так и средне- и низковольтные распределительные устройства должны пройти полные типовые испытания на устойчивость к большим токам повреждений с сохранением стабильной работы системы.
Для улучшения коэффициента эффективности использования мощности PUE центрам обработки данных рекомендуется использовать высокоэффективные трансформаторы с магнитопроводами малых потерь и оптимизированной конструкцией обмоток, что снижает энергопотребление на протяжении всего срока службы оборудования.
Конфигурация N представляет собой единственную цепь электроснабжения без резервного оборудования. Она подходит только для испытательных комплексов, вспомогательных систем или приложений с относительно низкими требованиями к непрерывности работы.
Резервирование N+1 предполагает наличие одного резервного модуля сверх мощности, необходимой для штатной работы. При необходимости технического обслуживания или поломке любого узла резервное оборудование немедленно принимает нагрузку. Данная архитектура широко используется в центрах обработки данных Tier II и многих объектах Tier III.
Конфигурация 2N включает две полностью независимые системы распределения электроэнергии, каждая из которых способна самостоятельно обеспечивать 100% критической ИТ-нагрузки. При выходе из строя одной системы вторая продолжает бесперебойную работу, поэтому 2N является предпочтительной архитектурой для критически важных центров обработки данных класса Tier IV.
Финансовые организации, поставщики облачных услуг, комплексы для обучения искусственного интеллекта и основные телекоммуникационные центры обработки данных часто используют резервирование 2N для исключения единственных точек отказа и максимального повышения доступности эксплуатации.
Для гипермасштабных облачных кампусов и национальных вычислительных инфраструктур архитектура 2N+1 предусматривает дополнительную резервную подстанцию сверх двух независимых систем, обеспечивая максимальный уровень устойчивости к сбоям и отказоустойчивость.
При выборе требуемого уровня резервирования проектировщики должны сбалансировать требования к непрерывности бизнеса, бюджет проекта, доступную площадь для монтажа и планы дальнейшего расширения.
Противопожарная защита остается одним из важнейших факторов при проектировании электрической инфраструктуры центров обработки данных и является ключевым требованием международных стандартов и отраслевых практик.
Для внутреннего размещения или подстанций, расположенных рядом с ИТ-оборудованием, предпочтение отдают сухим трансформаторам с литой смолой. Они не содержат изоляционного масла, поэтому исключают риски утечки масла, возгорания и загрязнения окружающей среды.
Трансформаторы должны оснащаться температурными датчиками PT100 или волоконно-оптическими системами температурного контроля для постоянного наблюдения за температурой обмоток и магнитопровода. Интеллектуальные контроллеры автоматически включают охлаждающие вентиляторы, выдают сигналы тревоги или запускают защитное отключение при обнаружении перегрева.
В современных центрах обработки данных широко применяются системы газового пожаротушения на чистых веществах FM-200 или Novec 1230. Компактные подстанции должны иметь специальные интерфейсы для интеграции пожарной сигнализации, аварийного отключения и координации автоматического пожаротушения.
Отсеки среднего напряжения, камеры трансформаторов и секции низковольтного распределительного устройства должны разделяться огнестойкими перегородками, соответствующими действующим строительным нормам и требованиям по огнестойкости.
В критически важных центрах обработки данных все чаще внедряются современные системы обнаружения дыма, дуговых разрядов и онлайн-мониторинга частичных разрядов, позволяющие своевременно выявлять неисправности и значительно снижать риски возгорания.
С развитием цифровой инфраструктуры интеллектуальные компактные подстанции становятся стандартным оборудованием современных центров обработки данных. Эти системы непрерывно собирают электрические параметры: напряжение, ток, мощность, температуру, активность частичных разрядов, состояние выключателей и энергопотребление, передавая данные в централизованные платформы DCIM.
В сочетании с аналитикой искусственного интеллекта алгоритмы прогностического обслуживания выявляют потенциальные неисправности до их возникновения, сводя к минимуму незапланированные простои и значительно повышая общую доступность объекта.
Для девелоперов центров обработки данных, EPC-подрядчиков, консультантов и инженерных фирм выбор опытного производителя не менее важен, чем подбор подходящих технических характеристик.
Покупателям следует проверять соответствие продукции стандартам IEC, IEEE и местным электротехническим нормам, а также изучать полные протоколы типовых испытаний, испытания на устойчивость к коротким замыканиям, испытания на перегрев, сертификаты степени защиты корпуса и документацию заводского контроля качества.
Кроме того, производитель должен подтвердить компетенцию в области подавления гармоник, интеллектуального мониторинга, интеграции противопожарных систем, проектирования резервированных схем питания и изготовления индивидуальных модульных решений. Также требуется тщательно оценить его опыт реализации глобальных проектов, возможности послепродажного обслуживания и наличие запасных частей для гарантии долгосрочной эксплуатационной надежности.
Поскольку вычисления на основе ИИ, облачные сервисы и цифровая трансформация обеспечивают экспоненциальный рост мощности центров обработки данных, электрическая инфраструктура должна обеспечивать более высокую надежность, эксплуатационную безопасность и энергоэффективность, чем раньше. Компактная подстанция мощностью 1000 кВА стала ключевым элементом систем распределения электроэнергии современных ЦОД благодаря модульной конструкции, интегрированному исполнению, быстрому монтажу и интеллектуальным системам управления.
Благодаря оптимизированному планированию нагрузок, грамотно спроектированным архитектурам резервирования N+1 или 2N, комплексным системам противопожарной защиты и современным технологиям интеллектуального мониторинга компактная подстанция 1000 кВА обеспечивает стабильное бесперебойное электроснабжение, снижая эксплуатационные риски и совокупные затраты за весь срок службы. Выбор производителя с богатым опытом работы с центрами обработки данных, международными сертификатами, реализованными проектами и полным комплексом послепродажной поддержки необходим для гарантии долгосрочной стабильности эксплуатации и максимизации возврата инвестиций.
