Наружные блочные подстанции на напряжение от 10 кВ до 35 кВ всё чаще используются в современных системах распределения электроэнергии благодаря компактной конструкции, высокой надёжности и возможности быстрого монтажа. По мере расширения электроинфраструктуры на промышленных предприятиях, станциях возобновляемых источников энергии, коммерческих объектах и в городском строительстве растёт спрос на эффективные модульные решения среднего напряжения. Наружные блочные подстанции объединяют средневольтное коммутационное оборудование, распределительные трансформаторы, низковольтные щиты и системы защиты в едином корпусе, собранном на заводе, представляя собой готовое комплексное решение для распределения электроэнергии.
По сравнению с традиционными капитальными подстанциями наружные блочные модели значительно сокращают сроки монтажа и объём строительных работ на объекте. Заводская сборка гарантирует стабильное качество, повышенную безопасность и упрощает пусконаладочные работы. Оборудование рассчитано на эксплуатацию в сложных условиях: при высоких температурах, запылённости, повышенной влажности, воздействии солевого тумана и в сейсмоактивных зонах. Диапазон напряжений 10 кВ–35 кВ позволяет использовать эти подстанции для решения широкого круга задач.
Данное оборудование активно эксплуатируется на промышленных предприятиях, где бесперебойное электроснабжение является залогом непрерывного производственного процесса. Тяжёлая промышленность — металлургические и цементные заводы, нефтехимические комплексы, горнодобывающие предприятия — нуждается в стабильном распределении среднего напряжения. Интегрированная конструкция блочных подстанций позволяет быстро разместить оборудование вблизи центров нагрузки, сокращая потери в кабельных линиях и повышая энергоэффективность.
Проекты в сфере возобновляемых источников энергии также широко используют блочные подстанции 10 кВ–35 кВ. Солнечные и ветряные электростанции применяют их для сбора произведённой электроэнергии и подключения к общим энергосетям. Модульная конструкция даёт возможность легко наращивать мощность при расширении проектов. Подстанции могут комплектоваться системами компенсации реактивной мощности и мониторинга для поддержания стабильности сети.
В городской инфраструктуре — аэропортах, системах железнодорожного транспорта и крупных торговых комплексах — наружные блочные подстанции востребованы благодаря компактным габаритам и минимальным требованиям к строительным работам. Оборудование устанавливается на ограниченных площадях, сохраняя при этом высокую производительность и уровень безопасности.
Наружные блочные подстанции изготавливаются по международным стандартам IEC, что гарантирует безопасность и эксплуатационные характеристики. Соответствие IEC 62271 (средневольтное коммутационное оборудование), IEC 60076 (трансформаторы) и IEC 61439 (низковольтные распределительные устройства) обеспечивает надёжную работу техники. Данные нормы регламентируют уровни изоляции, допустимый нагрев, устойчивость к токам короткого замыкания и требования к системам защиты.
Оборудование по стандартам IEC совместимо с международными энергосистемами, поэтому оно подходит для реализации зарубежных инженерных проектов. Стандартная конструкция упрощает интеграцию в существующие сети и обеспечивает долгосрочную стабильность эксплуатации.

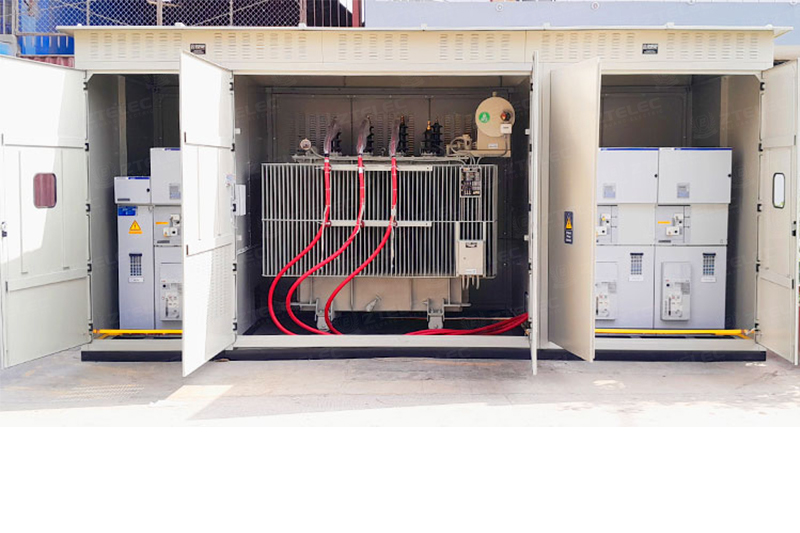

Компактный корпус наружной блочной подстанции разделён на отдельные отсеки для размещения всех рабочих узлов. Обычно выделяют отсек средневольтного коммутационного оборудования, отсек трансформатора и отсек низковольтного распределительного устройства. Разделение зон повышает безопасность эксплуатации и упрощает техническое обслуживание.
Корпус изготавливается из оцинкованной, нержавеющей стали или алюминиевого сплава. Современные антикоррозийные составы и атмосферостойкие покрытия продлевают срок службы оборудования при наружной эксплуатации. Интегрированные системы вентиляции и теплоизоляции поддерживают оптимальный температурный режим даже при максимальных нагрузках.
Основное достоинство — сокращение сроков строительства. Поскольку всё оборудование собирается и проходит испытания на заводе, на объекте остаётся только подготовить фундамент и выполнить подключение кабелей. Это значительно ускоряет реализацию проектов и снижает трудозатраты.
Ещё одно важное преимущество — повышенная надёжность. Заводские проверки подтверждают правильность прокладки проводов, согласованность изоляции и полную работоспособность узлов. Это сводит к минимуму риски при пусконаладке и гарантирует безопасную работу сразу после включения в сеть.
Наружные блочные подстанции отличаются гибкостью. Модульная комплектация подбирается под требуемое напряжение, мощность трансформатора и схемы защиты. Дополнительно можно интегрировать системы дистанционного мониторинга, интеллектуального управления и коммуникационные интерфейсы.

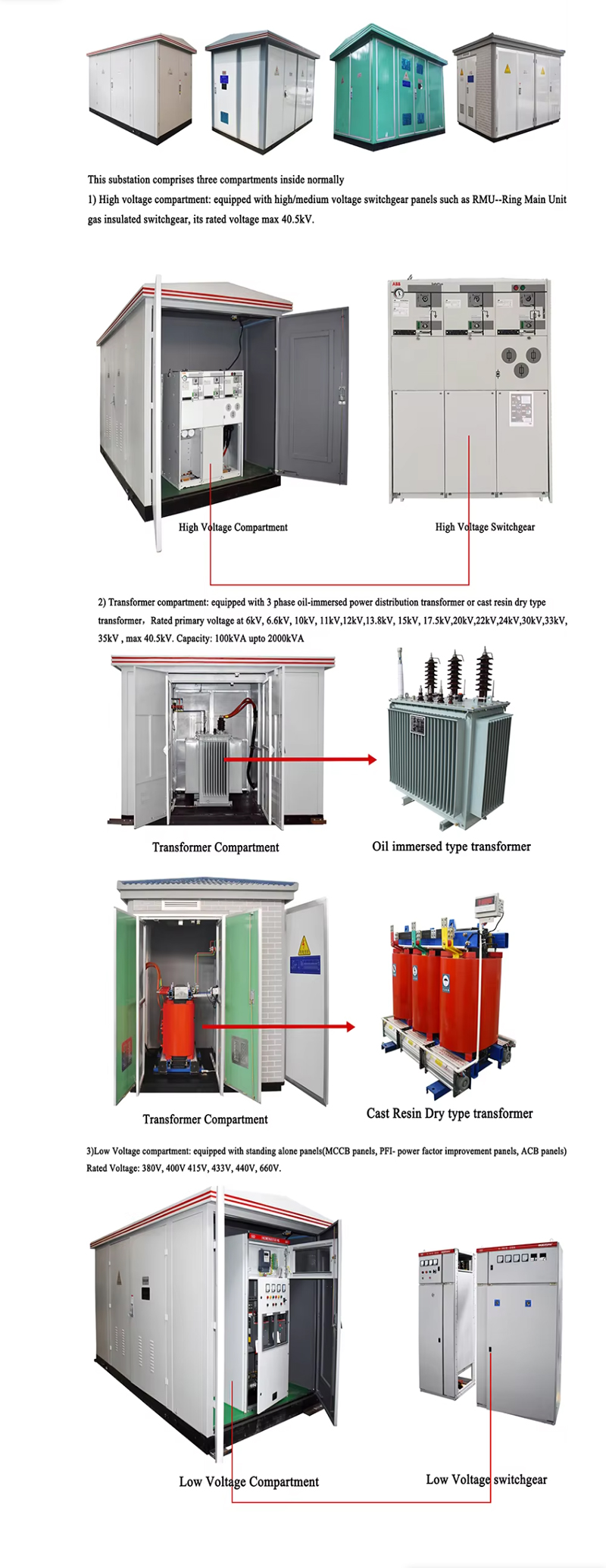

Стандартная наружная блочная подстанция включает средневольтное коммутационное оборудование, силовой трансформатор, низковольтный распределительный щит, реле защиты и вспомогательные системы. В зависимости от задач сети применяются вакуумные выключатели или разъединители нагрузки.
Трансформатор является главным узлом, выполняющим преобразование напряжения. Для наружных подстанций чаще используют масляные трансформаторы благодаря отличным показателям теплоотвода и высокой мощности. При повышенных требованиях к экологической безопасности и пожарозащите устанавливают сухие трансформаторы.
Системы защиты включают устройства от перегрузок, токов замыкания на землю и защитные механизмы для трансформатора. Современные модели оснащаются интеллектуальными системами мониторинга для сбора данных в режиме реального времени и дистанционного управления.
Наружные подстанции рассчитаны на работу в суровых климатических условиях. Корпуса с высокой степенью защиты предотвращают попадание пыли и влаги. Встроенные обогреватели исключают образование конденсата внутри отсеков. Исполнение с классами защиты IP54 или IP65 гарантирует стабильную работу в сложных условиях эксплуатации.
Для прибрежных районов предусмотрены антикоррозийные покрытия и корпуса из нержавеющей стали, устойчивые к солевому туману. Для пустынных зон используют герметичные конструкции и усиленную вентиляцию для предотвращения перегрева. Для сейсмоактивных регионов доступно исполнение с учётом требований сейсмостойкости.
Блочные подстанции на 10 кВ–35 кВ идеально подходят для подключения объектов возобновляемых источников энергии. Они собирают электроэнергию от солнечных инверторов или ветряных турбин и повышают напряжение для передачи в общую сеть. Для поддержания качества электроэнергии оборудование может комплектоваться системами компенсации реактивной мощности и фильтрами гармоник.
Модульная структура позволяет наращивать мощность проектов возобновляемых источников энергии без масштабной переработки конструкции. Интеллектуальные системы мониторинга обеспечивают дистанционное управление и повышают эксплуатационную эффективность.
Монтаж наружных блочных подстанций простой и оперативный. После доставки оборудование устанавливают на подготовленный фундамент и подключают входные и отходящие кабели. Это сокращает объём работ на объекте и ускоряет реализацию проектов.
Разделение на отдельные отсеки упрощает техническое обслуживание: доступ к каждому узлу осуществляется независимо, что обеспечивает безопасность работ. Системы мониторинга позволяют проводить прогностическое обслуживание, сокращая простои и эксплуатационные расходы.
Наружные блочные подстанции дорабатываются под конкретные требования проекта. Можно выбрать мощность трансформатора, тип коммутационного оборудования, схемы защиты и материал корпуса. Дополнительно интегрируют системы связи SCADA, приборы учёта электроэнергии и комплексы автоматизации.
Предусмотрена конфигурация с разным количеством входных и отходящих линий для обслуживания сложных распределительных сетей. Дополнительные системы освещения, вентиляции и климат-контроля повышают надёжность эксплуатации.
Наружная блочная подстанция на напряжение 10 кВ–35 кВ представляет собой компактное, надёжное и эффективное решение для современного распределения электроэнергии среднего напряжения. Изготовление по стандартам IEC, модульная конструкция и заводские испытания качества сокращают сроки монтажа и улучшают эксплуатационные показатели.
Оборудование широко применяется на промышленных предприятиях, в проектах возобновляемых источников энергии, при развитии инфраструктуры и в муниципальных распределительных сетях, отличаясь гибкостью и возможностью масштабирования. Прочный корпус, современные системы защиты и вариативная комплектация делают его оптимальным выбором для безопасного и эффективного наружного распределения электроэнергии.
