Средневольтные подстанции являются важным элементом современных систем распределения электроэнергии и выступают связующим звеном между высоковольтными линиями передач и низковольтными потребителями. В связи с ростом потребностей в надёжной, безопасной и компактной электроинфраструктуре подстанции на 11 кВ, 33 кВ и 35 кВ широко применяются на промышленных объектах, в коммерческих зданиях, на электростанциях возобновляемых источников энергии и в городских инфраструктурных проектах. Компактные блочные подстанции, изготовленные по стандартам IEC, имеют существенные преимущества по скорости монтажа, надёжности эксплуатации и оптимизации эксплуатационных расходов на весь срок службы.
В отличие от традиционных подстанций, возводимых непосредственно на объекте, блочные средневольтные подстанции объединяют трансформаторы, коммутационное оборудование, системы защиты и вспомогательные устройства в единый модуль. Интегрированная конструкция упрощает инженерные расчёты, сокращает сроки строительства и повышает общую эффективность проекта. Компактные подстанции по стандартам IEC подходят для расширения энергосетей, интеграции возобновляемых источников энергии и электроснабжения промышленных объектов, предоставляя гибкие и масштабируемые решения для напряжений 11 кВ, 33 кВ и 35 кВ.

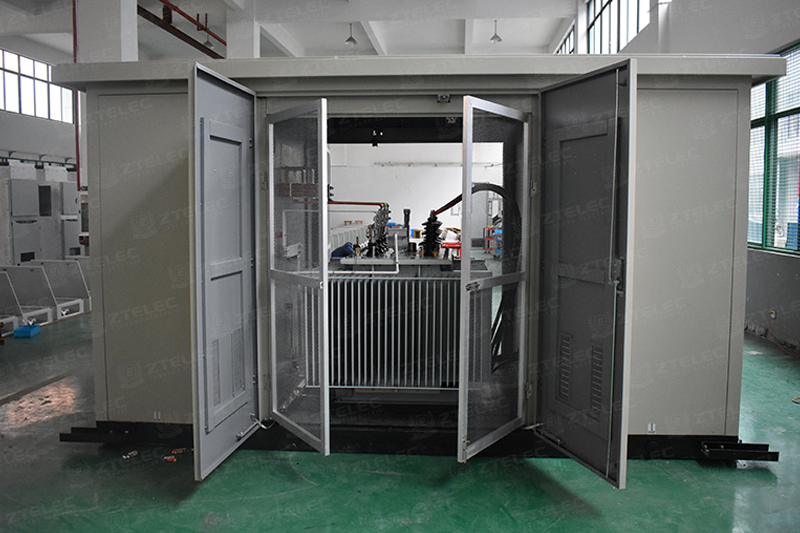

Подстанции 11 кВ активно используются в городских распределительных сетях, торговых комплексах, больницах, аэропортах и жилых кварталах. Они обеспечивают стабильное среднее напряжение для понижающих трансформаторов и эффективную передачу электроэнергии конечным потребителям. Благодаря компактным размерам такое оборудование подходит для внутренней установки и объектов с ограниченным пространством.

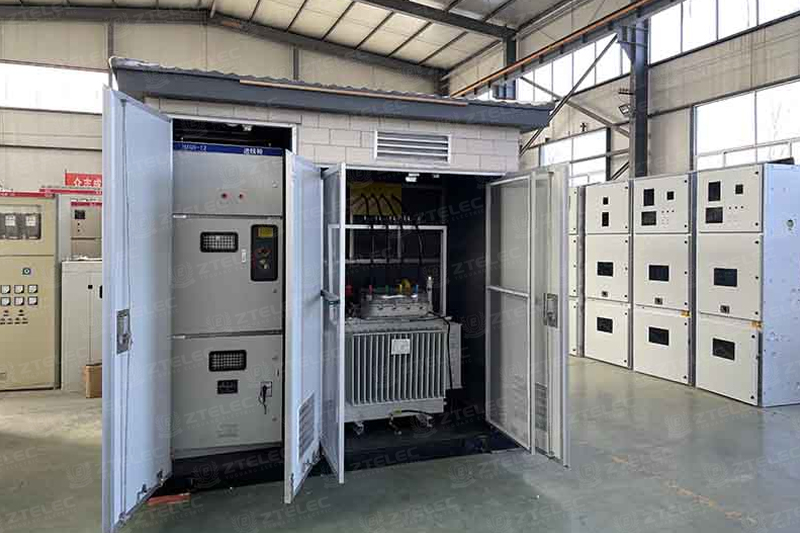

Подстанции 33 кВ находят широкое применение на крупных промышленных предприятиях, горнодобывающих комплексах и инфраструктурных объектах. Данный класс напряжения рассчитан на большую мощность и позволяет передавать электроэнергию на значительные расстояния. Блочные подстанции 33 кВ оптимальны для тяжёлой промышленности, нуждающейся в устойчивых и надёжных энергосистемах.
Подстанции 35 кВ часто задействуются в проектах возобновляемых источников энергии — солнечных и ветряных электростанциях, а также в узлах присоединения к общим энергосетям. Они служат региональными распределительными пунктами для электрификации сельской местности и промышленных зон. Повышенное напряжение снижает потери при передаче энергии и улучшает общую производительность системы.
Средневольтные подстанции, выполненные по стандартам IEC, гарантируют безопасность, высокие эксплуатационные характеристики и совместимость на международном рынке. Соответствие стандарту IEC 62271 на коммутационное оборудование, IEC 60076 на трансформаторы и IEC 61439 на низковольтные распределительные устройства обеспечивает стабильную работу в любых климатических условиях. Данные нормы также регламентируют уровни изоляции, допустимый нагрев, устойчивость к токам короткого замыкания и требования к системам защиты.
Подстанции по стандартам IEC соответствуют строгим требованиям по электрической прочности изоляции и механической стойкости. Это гарантирует долгосрочную стабильность при частых коммутациях, перепадах нагрузки и воздействии неблагоприятных внешних факторов. Для международных проектов соблюдение стандартов IEC упрощает процедуры сертификации и обеспечивает совместимость с требованиями местных энергокомпаний.
Компактные подстанции объединяют средневольтное коммутационное оборудование, распределительные трансформаторы и низковольтные щиты в едином корпусе. Такая компоновка экономит место, сохраняя при этом удобство эксплуатации и технического обслуживания. Блочные изделия собираются и проходят испытания на заводе, что гарантирует стабильное качество и снижает риски при монтаже на объекте.
Корпус обычно изготавливают из оцинкованной или нержавеющей стали, а также алюминиевого сплава. Современные антикоррозийные покрытия продлевают срок службы оборудования в прибрежных, пустынных и промышленных зонах. Интегрированные системы вентиляции, контроля температуры и изоляции поддерживают стабильный тепловой режим при непрерывной работе.
Главное достоинство блочных подстанций — сокращение сроков монтажа. Основные узлы собираются на заводе, поэтому на объекте достаточно подготовить фундамент и подключить кабели. Это значительно ускоряет реализацию проектов и снижает трудозатраты.
Ещё одно преимущество — повышенная безопасность. Заводские испытания проверяют согласованность изоляции, правильность прокладки проводов и работоспособность всех узлов до отгрузки. Это исключает риски при пусконаладке и обеспечивает надёжную работу сразу после ввода в эксплуатацию.
Компактные подстанции отличаются гибкостью. Модульная конструкция позволяет выполнять индивидуальную комплектацию с учётом напряжения, мощности трансформатора, схем защиты и условий эксплуатации. Оборудование подходит для внутренней и наружной установки, возможно исполнение корпусов с разными степенями защиты IP и системами климат-контроля.
Стандартная блочная подстанция на 11 кВ, 33 кВ или 35 кВ включает средневольтное коммутационное оборудование, силовой трансформатор, низковольтный распределительный щит, реле защиты и вспомогательные системы. В состав средневольтного оборудования могут входить вакуумные выключатели, разъединители нагрузки или аппараты с изоляцией на основе шестифторида серы в зависимости от требований проекта.
Трансформатор является основным узлом, выполняющим преобразование напряжения. Сухие трансформаторы применяются при внутренней установке и на объектах с повышенными экологическими требованиями, а масляные — для наружного монтажа, когда требуется большая мощность и эффективный теплоотвод.
Системы защиты включают устройства от перегрузок, токов замыкания на землю и дифференциальной защиты, а также контрольно-измерительные приборы. Они обеспечивают безопасную работу и предотвращают повреждение оборудования при аварийных режимах. Современные подстанции дополнительно оснащаются системами дистанционного мониторинга и интерфейсами SCADA для интеллектуального управления энергоснабжением.
Компактные подстанции рассчитаны на эксплуатацию в различных климатических зонах: при высокой влажности, повышенных температурах, в запылённых районах, зонах солевого тумана и сейсмоактивных регионах. Дополнительные опции — защита по классу IP54 или IP65, обогреватели от конденсата и принудительная вентиляция — повышают надёжность работы.
Для объектов возобновляемых источников энергии предусматриваются специальные решения по изоляции и охлаждению, адаптированные под неравномерные нагрузки. Для пустынных и прибрежных районов используются антикоррозийные покрытия и герметичные корпуса.
В условиях активного развития солнечной и ветровой энергетики средневольтные подстанции играют ключевую роль в присоединении к общим энергосетям. Блочные подстанции 33 кВ и 35 кВ собирают электроэнергию от множества инверторов или ветряных турбин и повышают напряжение для передачи в распределительные сети.
Такое оборудование может комплектоваться устройствами компенсации реактивной мощности, фильтрами гармоник и интеллектуальными системами мониторинга. Это обеспечивает соответствие требованиям энергосетей и улучшает качество электроэнергии. Модульная конструкция позволяет легко наращивать мощность при увеличении производительности станций возобновляемых источников энергии.
Промышленные предприятия нуждаются в стабильном бесперебойном электроснабжении. Средневольтные подстанции обеспечивают надёжное распределение электроэнергии на производственных площадях, нефтехимических комплексах, центрах обработки данных и горнодобывающих объектах. Компактные размеры позволяют размещать оборудование в непосредственной близости от потребителей, снижая потери в кабельных линиях и повышая эффективность.
Блочные подстанции также востребованы на инфраструктурных объектах: железных дорогах, аэропортах и городском транспорте. Данные направления предъявляют высокие требования к надёжности и минимальному объёму технического обслуживания. Заводские испытания оборудования полностью удовлетворяют этим условиям и упрощают реализацию проектов.
Производители предлагают гибкие варианты доработки оборудования под задачи заказчика: подбор мощности трансформатора, конфигурация коммутационного оборудования, разработка схем защиты и выбор материала корпуса. Дополнительно можно интегрировать системы дистанционного контроля, учёта электроэнергии и автоматизации.
Подстанции могут выполняться с несколькими отсеками для безопасного разделения средневольтной части, трансформатора и низковольтного оборудования. Это повышает эксплуатационную безопасность и упрощает техническое обслуживание.
Блочные подстанции не требуют сложных монтажных работ на месте. После доставки оборудование устанавливают на подготовленный фундамент и подключают к входным и отходящим кабелям. Это снижает сложность строительных процессов и повышает эффективность реализации проекта.
Благодаря качественной заводской сборке снижаются требования к регулярному обслуживанию. Доступ ко всем узлам осуществляется через отдельные отсеки. Системы мониторинга позволяют проводить прогностическое обслуживание, сокращая простои и эксплуатационные расходы.
Средневольтные подстанции на 11 кВ, 33 кВ и 35 кВ по стандартам IEC являются эффективными, надёжными и компактными решениями для распределения электроэнергии. Модульная блочная конструкция сокращает сроки монтажа, повышает безопасность и улучшает эксплуатационные показатели. Данное оборудование идеально подходит для промышленных предприятий, проектов возобновляемых источников энергии, коммерческих объектов и инфраструктуры.
Благодаря индивидуальной комплектации, прочному корпусу и современным системам защиты компактные подстанции по стандартам IEC отвечают актуальным потребностям современных энергосетей. Независимо от того, используется ли оборудование для расширения существующих сетей или при строительстве новых объектов, блочные средневольтные подстанции являются экономичным и перспективным решением для надёжного распределения электроэнергии.
