Торговые комплексы, офисные здания, торговые центры, отели, школы, больницы и объекты легкой промышленности нуждаются в надежной системе средневольтного распределения электроэнергии. Среди наиболее распространенных современных решений компактная подстанция мощностью 500 кВА подстанция — также известная как блочная, сборная или коробчатая подстанция — обеспечивает оптимальное соотношение занимаемой площади, скорости монтажа, эксплуатационной безопасности и удобства технического обслуживания.
Однако подбор мощности трансформатора никогда не должен основываться только на опыте или приблизительных расчетах. Слишком мощный трансформатор увеличивает капитальные вложения и эксплуатационные потери, а недостаточно мощный приводит к перегрузкам, сокращению срока службы оборудования и ограничениям для будущего расширения. В данном руководстве описано, как определить, является ли компактная подстанция 500 кВА оптимальным вариантом путем оценки электрической нагрузки, запаса мощности, эксплуатационной эффективности, надежности и долгосрочного роста проекта.
Правильный подбор мощности трансформатора всегда начинается с детальной оценки потребности объекта в электроэнергии. Каждая электрическая нагрузка должна быть классифицирована и оценена по режимам работы, а не простым суммированием номиналов установленного оборудования.
Типичные нагрузки коммерческих объектов и легкой промышленности включают лифты, водяные насосы, системы кондиционирования и отопления, вентиляционное оборудование, внутреннее и наружное освещение, офисную технику, торговые точки, кухонное оборудование, холодильные установки, системы безопасности, противопожарное оборудование, источники бесперебойного питания и коммуникационную инфраструктуру.
Суммарная установленная нагрузка редко соответствует фактическому потреблению, поскольку не все устройства одновременно работают на полную мощность. Поэтому инженеры применяют коэффициент спроса и коэффициент несовпадения нагрузок при расчете проектной нагрузки.
Упрощенная формула подбора мощности:
Требуемая мощность трансформатора (кВА) = Суммарная установленная нагрузка (кВт) × Коэффициент спроса ÷ Коэффициент мощности × Поправка на несовпадение нагрузок
Для большинства коммерческих зданий коэффициенты спроса составляют от 0,60 до 0,80, а для объектов легкой промышленности — от 0,70 до 0,85 в зависимости от технологических процессов и графика работы.
Если расчетная потребность составляет примерно 350–450 кВА, компактная подстанция 500 кВА обеспечивает идеальный баланс между текущими эксплуатационными потребностями и запасом мощности на перспективу.
Одна из самых распространенных ошибок проектирования — выбор трансформатора, номинал которого почти равен расчетной нагрузке. Такой подход минимизирует первоначальные затраты, но значительно снижает гибкость эксплуатации.
Трансформаторы, длительно работающие на близкой к полной нагрузке, имеют повышенную температуру обмоток, ускоренное старение изоляции, сокращенный срок службы и ограниченную возможность выдерживать временные пиковые нагрузки.
Лучшие практики отрасли рекомендуют поддерживать постоянную загрузку трансформатора в диапазоне 70–85%. При таком режиме трансформаторы демонстрируют высокую эксплуатационную эффективность и сохраняют достаточный резерв мощности для сезонных колебаний потребления и установки дополнительного оборудования в будущем.
Например, объект с расчетной эксплуатационной нагрузкой около 400 кВА будет нагружать трансформатор 500 кВА на 80% — это оптимальный долгосрочный режим работы.
Перед окончательным выбором мощности трансформатора инженерам также следует учесть ряд дополнительных факторов: плановое расширение бизнеса на ближайшие три-пять лет, сезонные пики нагрузки систем кондиционирования, дополнительное производственное оборудование, инфраструктуру зарядных станций для электромобилей, а также нагрузки, создающие гармоники — частотно-регулируемые приводы, светодиодное освещение, ИБП и оборудование дата-центров.

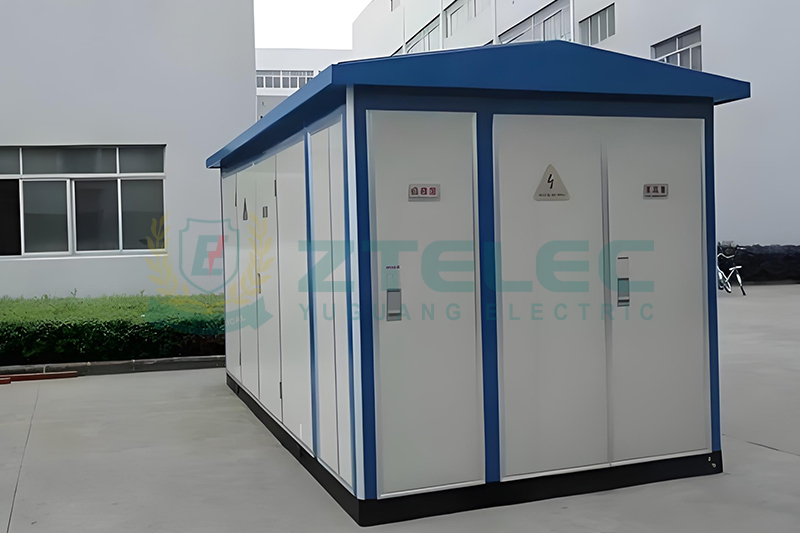

Блочная подстанция 500 кВА широко используется на средних коммерческих объектах и предприятиях легкой промышленности с умеренным энергопотреблением и ограниченной площадью для монтажа.
Типичные сферы применения: торговые центры площадью 10 000–25 000 кв.м, отели на 100–200 номеров, офисные здания площадью около 15 000 кв.м, учебные заведения, медицинские клиники, логистические склады, пищевые производства, текстильные фабрики, цеха электронного производства, коммерческие парки и периферийные дата-центры.
Такие объекты получают преимущества компактной конструкции, заводской сборки оборудования, сокращения объемов строительных работ, коротких сроков монтажа и упрощенного технического обслуживания.
Тяжелые промышленные объекты — металлургические комбинаты, горнодобывающие предприятия, цементные заводы, крупные механические цеха, электрохимические производства — требуют значительно более мощных трансформаторов. В таких случаях инженеры выбирают оборудование на 800, 1000, 1250 кВА или несколько параллельно работающих трансформаторов.
Подбор мощности — лишь один аспект проектирования подстанции. Не менее важна надежность системы, особенно для объектов, где перерывы электроснабжения приводят к серьезным финансовым потерям.
Одна компактная подстанция 500 кВА подходит для большинства коммерческих зданий и предприятий легкой промышленности, допускающих плановые кратковременные отключения для обслуживания.
Однако больницы, премиальные офисные комплексы, крупные торговые центры, отели и критически важные объекты требуют повышенной непрерывности питания.
Распространенные схемы резервирования — подстанции с двумя трансформаторами, питаемыми независимыми фидерами. При нормальном режиме каждый трансформатор работает на половинной нагрузке. При выходе одного из строя второй временно принимает на себя все критические нагрузки.
Объекты с критически важными процессами (дата-центры, цеха производства полупроводников, фармацевтические линии, медицинская инфраструктура) часто используют схему резервирования N+1 — это значительно повышает надежность системы и снижает риск незапланированных простоев.
Некоторые заказчики намеренно выбирают слишком мощные трансформаторы с расчетом на будущее расширение. Такой подход выглядит консервативным, но чаще всего увеличивает совокупную стоимость владения без пропорционального роста эксплуатационных преимуществ.
Более мощные трансформаторы имеют повышенные холостые потери, особенно при постоянной загрузке менее 40%. Также они требуют массивных фундаментов, большей площади под монтаж, увеличенных расходов на транспортировку и дополнительных инвестиций в распределительное оборудование и вспомогательную инфраструктуру.
Во многих регионах энергоснабжающие компании рассчитывают плату за спрос или мощность по номиналу трансформатора — значит, необоснованно мощное оборудование навсегда увеличивает ежемесячные расходы на электроэнергию.
Самое экономичное решение — подобрать трансформатор по расчетной нагрузке с разумным запасом мощности для планового роста производства на ближайшие годы.
Только мощность трансформатора не определяет общую производительность системы. При подборе оборудования нужно оценить ряд инженерных нюансов.
Тип трансформатора должен соответствовать условиям монтажа. Масляные трансформаторы отличаются эффективным охлаждением и низкой первоначальной стоимостью, поэтому подходят для уличной установки и отдельных подстанций. Сухие трансформаторы имеют повышенную пожаробезопасность, их предпочитают для торговых центров, офисов, больниц, школ, аэропортов и других зданий с постоянным пребыванием людей.
Также важно учесть степень защиты от внешних воздействий. Уличные компактные подстанции должны иметь корпус с классом защиты не ниже IP33; для прибрежных регионов, влажного или пыльного производственного климата требуется класс IP54 и выше.
Уровень шума — еще один значимый параметр для подстанций рядом с жилыми кварталами, отелями, школами и офисами, где экологические нормы устанавливают строгие лимиты по звуковому давлению.
Современные компактные подстанции все чаще оснащаются интеллектуальными системами мониторинга, которые непрерывно контролируют температуру трансформатора, состояние обмоток, процент загрузки, характеристики изоляции, частичные разряды и качество электроэнергии. Цифровые системы наблюдения позволяют проводить прогностическое обслуживание, повышают эксплуатационную надежность и сокращают расходы на техническое обслуживание за весь срок службы.
Электрическая нагрузка коммерческих объектов редко остается неизменной на протяжении всего срока эксплуатации: меняются арендаторы торговых площадей, расширяются производственные линии, устанавливаются зарядные станции для электромобилей, растет потребление цифровой инфраструктуры.
Выбор компактной подстанции 500 кВА с запасом свободных фидерных выводов, гибкой прокладкой кабелей, масштабируемым распределительным оборудованием и возможностью замены трансформатора в перспективе значительно снизит будущие расходы на модернизацию и минимизирует простои во время работ.
Подбор подходящей компактной подстанции 500 кВА подстанция требует гораздо больше, чем простого соответствия мощности трансформатора текущему энергопотреблению. На итоговый выбор влияют точный расчет нагрузки, оптимальный эксплуатационный запас, планирование резервирования, оценка совокупных затрат за срок службы, тип оборудования, условия окружающей среды и перспективное расширение.
Для большинства средних офисных зданий, отелей, торговых комплексов, учебных и медицинских учреждений, логистических центров и предприятий легкой промышленности грамотно спроектированная блочная подстанция 500 кВА обеспечивает идеальный баланс надежности, эффективности, капитальных затрат и гибкости для будущего развития. Сотрудничество с опытными производителями трансформаторов и инженерами-электриками позволяет заказчикам гарантировать стабильную работу подстанции на весь период эксплуатации, избегая необоснованных капитальных расходов или ограничений по мощности в будущем.
