По мере ускорения инвестиций в возобновляемые источники энергии во всем мире трансформатор стал одним из важнейших компонентов фотоэлектрических станций и ветропарков. Хотя основное внимание уделяется солнечным инверторам и ветрогенераторам, повышающий трансформатор отвечает за эффективную передачу выработанной электроэнергии в средненапряженную сборочную сеть и, в конечном счете, в общедоступную электросеть.

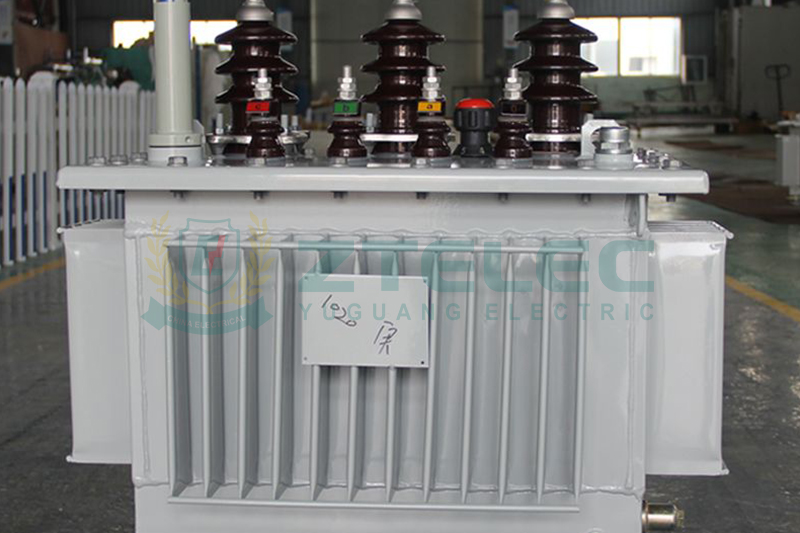

Среди всех номинальных мощностей масляный трансформатор мощностью 2000 кВА является одним из наиболее широко используемых решений для крупномасштабных солнечных ферм и наземных ветровых проектов. Он оптимально сочетает стоимость инвестиций, эксплуатационную эффективность, характеристики охлаждения и долговременную надежность. В данном руководстве объясняется, почему маслонаполненные трансформаторы на 2000 кВА остаются предпочтительным вариантом для разработчиков проектов возобновляемой энергетики, а также как подобрать подходящую конфигурацию для разных областей применения.
Несмотря на растущую популярность сухих трансформаторов в коммерческих зданиях, масляные трансформаторы доминируют в наружных установках возобновляемой энергетики по ряду практических причин.
Первое преимущество — экономичность капитальных затрат. При одинаковой мощности и классе напряжения маслонаполненные трансформаторы значительно дешевле литых смоляных трансформаторов, что особенно выгодно для крупномасштабных проектов, где требуются десятки или даже сотни трансформаторов.
Еще одно важное достоинство — эффективность охлаждения. Трансформаторное масло выполняет одновременно функцию изоляционного и охлаждающего вещества, обеспечивая гораздо лучший отвод тепла по сравнению с воздухом. Это позволяет производителям создавать более компактные трансформаторы, способные выдерживать повышенные нагрузки при стабильной рабочей температуре.
Десятилетия эксплуатации в полевых условиях подтвердили отличную надежность масляных трансформаторов в сложных внешних условиях, поэтому они являются основной технологией для большинства крупных солнечных и наземных ветровых комплексов.
Мощность повышающего трансформатора подбирается исходя из выходной мощности инвертора и класса напряжения сборочной сети.
Большинство крупномасштабных фотоэлектрических проектов используют трансформаторы мощностью от 1000 до 3000 кВА с выходным средним напряжением от 11 до 33 кВ. Трансформатор на 2000 кВА попадает в оптимальный диапазон мощностей, обеспечивая эффективную работу без излишнего запаса мощности в периоды сниженной генерации солнечной энергии.
Стандартные комбинации напряжений: 0,8 кВ/33 кВ, 0,69 кВ/33 кВ, 11 кВ/33 кВ и другие индивидуальные варианты в соответствии с требованиями локальной электросети.
Большинство солнечных трансформаторов оснащаются системами охлаждения ONAN (естественное циркуляция масла, естественное воздушное охлаждение) или ONAF (естественное циркуляция масла, принудительное воздушное охлаждение).
Для стандартных установок на 2000 кВА охлаждение ONAN обеспечивает достаточный тепловой режим при минимальных расходах на обслуживание и малом потреблении вспомогательной электроэнергии. В регионах с жарким климатом или при повышенных нагрузках охлаждение ONAF позволяет выдерживать дополнительные перегрузки.
Крупные солнечные станции часто строятся в пустынях, полупустынных зонах и на открытых территориях, где постоянные эксплуатационные трудности создают высокая температура окружающей среды, скопление пыли, интенсивное ультрафиолетовое излучение и большой перепад дневных и ночных температур.
Трансформаторы, предназначенные для таких условий, оснащаются высокотемпературными изоляционными системами, устойчивыми к УФ-излучению покрытиями, антикоррозионной защитой и корпусами для наружной эксплуатации. Проекты в прибрежных районах дополнительно требуют усиленной защиты от коррозии под воздействием солевого тумана.
Ветрогенераторные трансформаторы выпускаются стандартной мощностью: 750, 1000, 1500, 2000, 2500 и 3000 кВА.
Трансформатор на 2000 кВА широко используется для современных наземных ветрогенераторов; он повышает напряжение генератора до уровня средненапряженных сборочных сетей с диапазоном 13,8–35 кВ.
В большинстве наземных ветропарков трансформатор устанавливается рядом с каждой турбиной — внутри основания башни или непосредственно рядом с фундаментом генератора.
Такое локальное повышение напряжения сокращает длину низковольтных кабелей, снижает потери при передаче энергии, уменьшает затраты на прокладку кабеля и повышает общую эффективность сборочной сети.
Хотя масляные трансформаторы отлично зарекомендовали себя на суше, морские ветропарки требуют других технических решений.
Ограниченное монтажное пространство, высокая влажность, постоянное воздействие соли и строгие экологические нормы обуславливают использование сухих трансформаторов внутри гондолы турбин вместо наружных маслонаполненных установок.
Поэтому масляный трансформатор мощностью 2000 кВА рекомендуется преимущественно для наземных ветровых проектов, а не для морских установок.
Выработка ветровой энергии постоянно меняется в зависимости от силы ветра. Трансформаторы должны выдерживать частые перепады нагрузок, механические нагрузки и воздействия токов короткого замыкания без нарушения целостности изоляции и потери эксплуатационной надежности.
Прочная обмотка и высокая механическая прочность гарантируют стабильную работу на протяжении десятилетий непрерывной эксплуатации.
Проекты возобновляемой энергетики все чаще реализуются международными инжиниринговыми, закупочными и строительными подрядчиками (EPC), поэтому трансформаторы должны соответствовать целому ряду международных стандартов.
Большинство промышленных масляных трансформаторов производятся по стандарту МЭК 60076; проекты в Северной Америке дополнительно требуют соответствия нормам ANSI или IEEE. В зависимости от страны назначения могут потребоваться сертификаты CE, UL, CSA или протоколы независимых лабораторных испытаний.
Проверка технических стандартов на стадии проектирования позволяет избежать дорогостоящих доработок и задержек при согласовании подключения к электросети.
Мощность трансформатора рассчитывается по плановой эксплуатационной нагрузке, а не по максимальной теоретической генерации. Грамотный подбор мощности повышает эффективность и исключает необоснованные капитальные расходы.
Оценивать стоит полную стоимость владения оборудованием, а не только цену закупки. Высокоэффективные трансформаторы снижают потери электроэнергии на протяжении 20–30 лет работы, обеспечивая значительную экономию затрат за весь срок эксплуатации крупных проектов возобновляемой энергетики.
Экологическая защита подбирается индивидуально под условия монтажа. Солнечные проекты в пустынях нуждаются в усиленной защите от высоких температур и пыли, а прибрежные ветропарки — в повышенной антикоррозионной устойчивости к солевому туману.
При выборе оборудования разработчикам необходимо четко разделять области применения на суше и на море, чтобы используемая трансформаторная технология соответствовала экологическим и эксплуатационным требованиям.
Наконец, перед закупкой нужно согласовать технические спецификации, требования к сертификации и нормы локальной электросети — это гарантирует бесперебойную реализацию проекта и успешное интегрирование в общую энергосеть.
Масляный трансформатор мощностью 2000 кВА по-прежнему играет ключевую роль в современной инфраструктуре возобновляемой энергетики благодаря отличным тепловым характеристикам, проверенной надежности, выгодной стоимости инвестиций и длительному сроку службы. Это одна из самых востребованных мощностей трансформаторов для крупномасштабных фотоэлектрических станций и наземных ветропарков по всему миру.
Успешный подбор трансформатора требует баланса электрических характеристик, технологий охлаждения, адаптации к окружающей среде, соответствия международным стандартам и экономики за весь срок эксплуатации. При тщательном анализе данных технических факторов с учетом индивидуальных эксплуатационных условий проекта разработчики могут максимизировать энергетическую эффективность, сократить расходы на обслуживание и обеспечить стабильную подачу электроэнергии на весь период реализации инвестиций в возобновляемую энергетику.
