Южная Америка активно инвестирует в энергетическую инфраструктуру, горнодобывающую отрасль, возобновляемые источники энергии, производственные предприятия, коммерческие объекты и цифровую инфраструктуру. Такие страны, как Бразилия, Чили, Перу, Колумбия, Аргентина, Эквадор и Боливия расширяют электрические сети для поддержки экономического роста и повышения надежности электроснабжения.

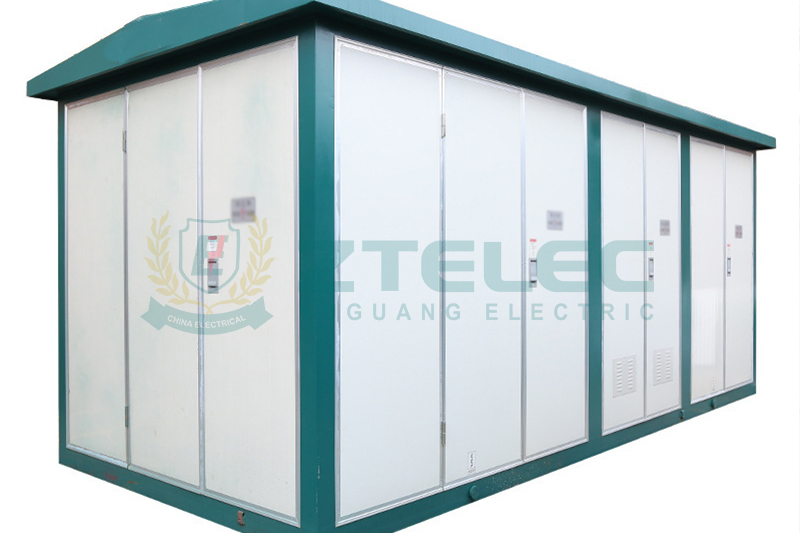

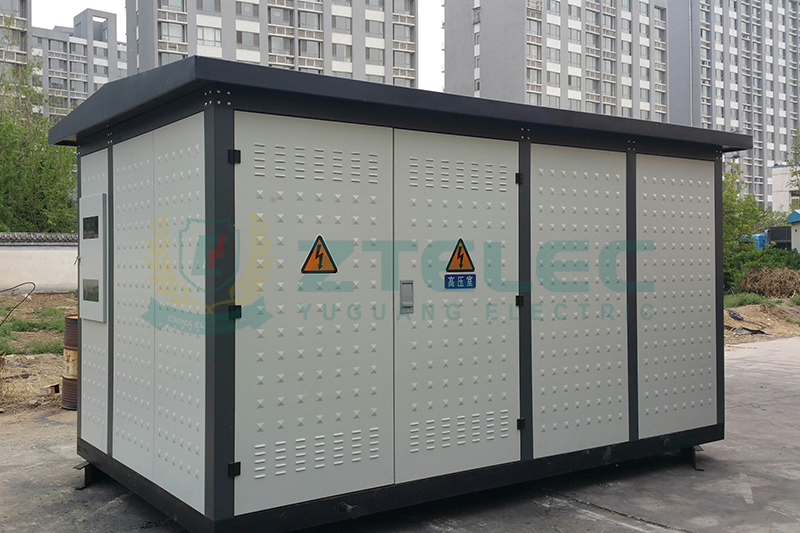

Поскольку сроки реализации проектов становятся все более сжатыми, компактная подстанция 1000 кВА, также известная как комплектная подстанция или модульная подстанция, стала одним из предпочтительных решений распределения электроэнергии во всем регионе. Интегрированная конструкция, заводские испытания, быстрый монтаж и сниженные требования к строительным работам делают ее особенно подходящей для удаленных объектов, горных разработок, промышленных комплексов, торговых зданий, фотоэлектрических станций, ветропарков и центров обработки данных.
Однако успешная эксплуатация требует не только правильного выбора мощности трансформатора. Производители должны обеспечить соответствие стандартам ANSI, IEC и национальным нормам энергетических компаний, адаптируя оборудование под разнообразные климатические условия Южной Америки: высокогорные районы, прибрежные зоны и различные конфигурации электросетей.
Традиционные подстанции требуют масштабных строительных работ, длительного монтажа и сложных инженерных операций на месте. В отличие от них компактные подстанции объединяют в едином заводском блоке распределительное устройство среднего напряжения, распределительный трансформатор, щит низкого напряжения, систему защиты и вспомогательное оборудование.
Модульная конструкция значительно сокращает сроки реализации проектов, так как большая часть электромонтажных работ, прокладки кабелей, испытаний и пусконаладки выполняется на заводе перед отгрузкой. Работы на объекте сводятся в основном к подготовке фундамента, подключению кабелей и финальной пусконаладке, что сокращает время монтажа более чем на 50% по сравнению с обычными подстанциями.
Компактные габариты особенно важны для горных участков, промышленных зон, коммерческих застроек, городской инфраструктуры и объектов возобновляемой энергетики, где площадь ограничена или требуется максимально быстрая установка оборудования.
Современные компактные подстанции имеют высокие классы защиты от внешних воздействий, как правило, от IP33 до IP54 и выше, обеспечивая стабильную работу в тропических лесах, прибрежных районах с солевым туманом, запыленных горных зонах и влажных промышленных зонах.
Контейнерная и модульная конструкция упрощает транспортировку по сложному рельефу Южной Америки, включая горные массивы, удаленные месторождения и регионы с развитой транспортной инфраструктурой.
В отличие от большинства мировых рынков, где используется один основной технический стандарт, в Южной Америке одновременно применяются нормы IEC и ANSI/IEEE в зависимости от страны, отрасли, энергетической компании и заказчика проекта.
Поэтому производители, работающие в данном регионе, должны проектировать компактные подстанции под несколько международных стандартов и одновременно удовлетворять местным техническим требованиям энергосетей.
Нормы IEC широко распространены по всей Южной Америке, особенно для объектов энергетики, возобновляемой энергии, промышленности и инфраструктурных проектов.
Стандарт IEC 60076 регулирует проектирование, испытания, характеристики изоляции, предельные температурные перегревы, КПД и устойчивость к коротким замыканиям силовых трансформаторов.
Норма IEC 62271 распространяется на распределительные устройства среднего напряжения, их сборки и защитное оборудование внутри компактных подстанций.
Стандарт IEC 61439 устанавливает требования к проектированию и типовым испытаниям щитов и аппаратуры низкого напряжения, гарантируя безопасность и стабильность эксплуатации.
Многие отрасли и энергетические компании Бразилии, Колумбии, Эквадора и других стран Южной Америки требуют соблюдения норм ANSI или IEEE, особенно для проектов с участием транснациональных инженерных фирм или по американским проектным спецификациям.
Стандарт ANSI C57 содержит требования к эксплуатационным характеристикам трансформаторов, включая координацию изоляции, импеданс, температурный нагрев, КПД и методики испытаний.
Норма IEEE C37 определяет технические требования к оборудованию среднего напряжения, выключателям, системам защиты и электробезопасности.
Квалифицированный производитель по запросу предоставляет инженерную документацию, протоколы типовых и приемочных испытаний, подтверждающие соответствие как нормам IEC, так и стандартам ANSI.
Помимо международных стандартов ряд государств Южной Америки имеет собственные законодательные нормы или процедуры сертификации энергетического оборудования, которые необходимо учесть перед закупкой.
В Бразилии требуется соблюдение стандартов ABNT NBR наряду с внутренними правилами местных энергетических компаний.
В Чили действуют специальные процедуры сертификации и согласования электрооборудования, подключаемого к национальной электросети.
Другие страны могут потребовать дополнительную документацию по координации защит, экологической совместимости, сейсмоустойчивости или приемочным испытаниям на объекте энергосети.
Заблаговременное взаимодействие заказчиков, инженерных консультантов и производителей необходимо для включения всех технических требований на этапе проектирования.
Трансформатор – основной элемент любой компактной подстанции. Трансформатор мощностью 1000 кВА изготавливается масляным или сухим типом в зависимости от условий эксплуатации объекта.
Масляные трансформаторы остаются предпочтительным вариантом для горных разработок, промышленных предприятий, объектов возобновляемой энергии и наружной установки благодаря отличному охлаждению, высокой перегрузочной способности и длительному сроку службы.
Сухие трансформаторы чаще выбирают для торговых центров, больниц, аэропортов, дата-центров и внутреннего монтажа, где приоритетными являются пожарная безопасность и минимальное техническое обслуживание.
Распределительное устройство среднего напряжения конфигурируется под местные номиналы напряжения: наиболее распространены системы 13,2 кВ, 13,8 кВ, 15 кВ, 24 кВ и 34,5 кВ. Схемы защиты включают разъединители нагрузки, вакуумные выключатели, комбинации предохранительных выключателей и интеллектуальные реле защиты согласно требованиям энергетических компаний.
Отсек низкого напряжения проектируется под трехфазные сети 380 В или 400 В, оснащается автоматическими выключателями в литом корпусе, системами контроля качества электроэнергии, счетчиками учета энергии, конденсаторными установками и интеллектуальными системами управления распределением.
Климатические условия на континенте сильно различаются, поэтому требуются индивидуальные инженерные решения.
Для прибрежных объектов требуются антикоррозионные корпуса из оцинкованной или нержавеющей стали с высокоэффективным порошковым покрытием, устойчивым к солевому туману и повышенной влажности.
Многие объекты в Андах расположены на высоте более 3000 метров над уровнем моря. Эксплуатация на большой высоте требует корректировки параметров координации изоляции, охлаждения, диэлектрических зазоров и теплового расчета трансформатора согласно рекомендациям IEC и ANSI.
В тропическом климате требуется усиленная защита от влаги: антиконденсатные нагреватели, вентиляционные системы, герметичные уплотнения и эффективный дренаж корпуса оборудования.
Горные разработки предполагают усиленную конструкцию корпусов, способную выдерживать запыленность, вибрации, резкие перепады температур и тяжелые эксплуатационные условия.
Перед началом производства покупатели должны уточнить номиналы напряжения, частоту сети, схемы заземления и правила подключения к энергосети.
Большинство стран Южной Америки используют частоту 60 Гц, при этом напряжения сети отличаются в разных регионах и у разных энергетических компаний. Точное подтверждение первичного и вторичного распределительного напряжения критично для предотвращения дорогостоящих задержек проекта.
Схемы заземления также различаются по нормам энергосетей: глухое заземление, заземление через сопротивление и другие методы нейтрали требуют разных алгоритмов защиты оборудования.
Многие энергетические компании требуют сертификацию оборудования перед подключением к сети. Сотрудничество с производителями, имеющими опыт международных энергетических проектов, значительно упрощает процедуру согласования.
Успешная закупка начинается с четко составленной технической спецификации, включающей все применимые стандарты, климатические условия, требования энергосетей и эксплуатационные параметры проекта.
Покупателям следует запросить сертифицированные протоколы приемочных и типовых испытаний, акты заводских проверок и полный комплект инженерных чертежей до отгрузки товара.
Подтверждение сертификата системы менеджмента качества ISO, протоколов международных испытаний и портфеля реализованных экспортных проектов дополнительно подтверждает компетенцию поставщика.
Для крупных инфраструктурных проектов настоятельно рекомендуются заводские аудиты и независимые сторонние проверки для контроля качества изготовления, соблюдения сроков производства и условий контракта перед поставкой.
Поскольку международная логистика занимает несколько недель, при планировании закупок нужно учитывать срок изготовления, морскую перевозку, таможенное оформление, наземную транспортировку и график монтажа для своевременного завершения работ.
Компактная подстанция 1000 кВА стала идеальным решением распределения электроэнергии для быстро развивающихся отраслей Южной Америки: промышленности, горнодобычи, возобновляемой энергетики, коммерции и инфраструктуры. Модульная конструкция, проверенная на заводе надежность, компактные размеры и быстрый монтаж дают существенные преимущества перед классическими подстанциями.
Для обеспечения долговременной стабильной работы заказчикам стоит выбирать производителей, способных поставить оборудование, соответствующее как стандартам IEC и ANSI, так и местным нормам энергосетей, адаптированное под разнообразные климатические условия континента.
При тщательной оценке инженерных возможностей, пакета сертификатов, качества производства, адаптации к внешней среде и сервисной поддержки заказчики получают компактную подстанцию, обеспечивающую безопасную, эффективную и стабильную работу на весь срок эксплуатации.
