Масляные трансформаторы относятся к важнейшему оборудованию современных систем передачи и распределения электроэнергии. Они осуществляют преобразование напряжения, передачу энергии и стабильное электроснабжение промышленных объектов, энергетических компаний, коммерческих зданий, станций возобновляемых источников энергии и дата-центров. Поскольку трансформаторы непрерывно работают под действием электрических, тепловых, механических и экологических нагрузок, их долговременная надежность напрямую определяет безопасность и устойчивость всей энергосети.
Со временем на оборудовании возникают старение изоляции, деформация обмоток, частичные разряды, неисправности системы охлаждения или проблемы с регулятором напряжения под нагрузкой (РПН). Если такие дефекты своевременно не выявить и не устранить, это может привести к внеплановым отключениям, дорогостоящим повреждениям оборудования, возгораниям и даже аварийному выходу трансформатора из строя.
Современное техническое обслуживание по состоянию основано на передовых диагностических технологиях: анализ растворенных газов (DGA), анализ частотных характеристик (FRA), испытания на частичные разряды, инфракрасная термография и системы онлайн-мониторинга. Данные методы позволяют инженерам выявлять скрытые дефекты на ранней стадии, повышать надежность трансформаторов и значительно сокращать расходы на обслуживание.

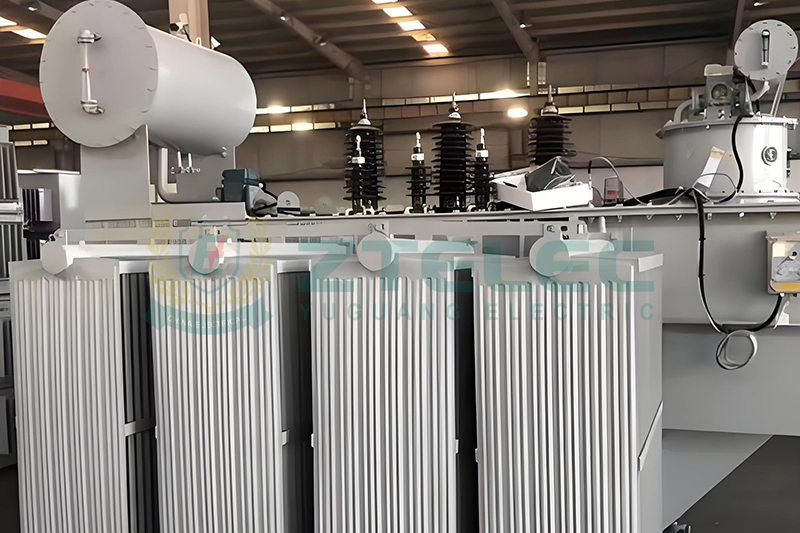

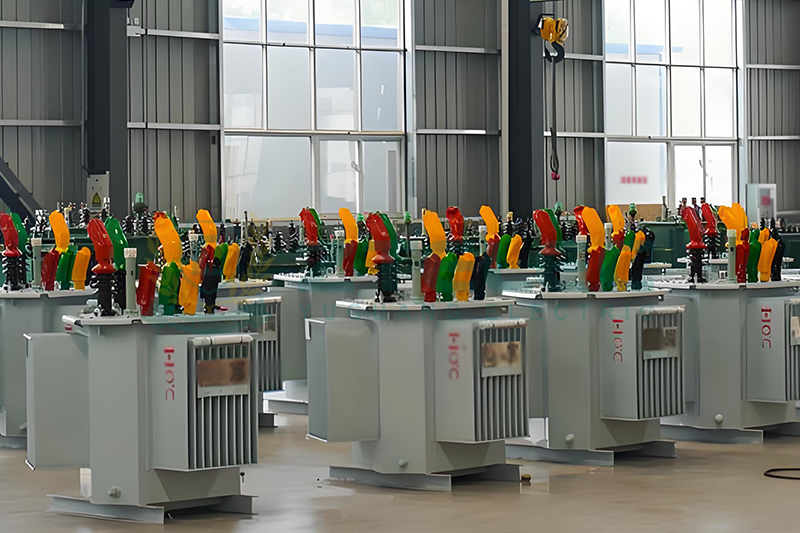

Стандартный масляной трансформатор состоит из магнитопровода, обмоток, изоляционного масла, бака трансформатора, радиаторов, регулятора напряжения под или без нагрузки, вводов, защитных устройств и системы охлаждения.
Поскольку все эти элементы подвергаются разным механическим, тепловым и электрическим нагрузкам, все поломки трансформатора делятся на несколько групп: повреждения изоляции, механические неисправности, тепловые дефекты, проблемы масляной системы и поломки вспомогательного оборудования. Наибольшее влияние на ресурс оборудования оказывает износ изоляции, а наиболее частыми точками возникновения неисправностей являются РПН, высоковольтные вводы и системы охлаждения.
При повреждении изоляции наблюдаются снижение сопротивления изоляции, рост диэлектрических потерь, неудовлетворительные результаты испытаний на напряжение, усиление частичных разрядов, а в тяжелых случаях – межвитковые замыкания или пробой обмоток.
Основные причины: старение изоляционной бумаги, увлажнение, удары молний, коммутационные перенапряжения и производственные дефекты.
Диагностика сочетает измерение сопротивления изоляции, испытание коэффициента диэлектрических потерь (tan δ) и анализ растворенных газов DGA. Резкий рост концентрации ацетилена (C₂H₂) и водорода (H₂) указывает на внутренние дуговые разряды или серьезные дефекты изоляции.
Механическая деформация чаще возникает после коротких замыканий, создающих сверхвысокие электромагнитные силы. Смещение обмоток также может появиться при повреждении во время транспортировки или неправильном подъеме трансформатора.
Типичные признаки: рост тока холостого хода, аномальная вибрация, посторонние шумы при работе, изменение короткозамыкающего импеданса и отклонения частотных характеристик.
Анализ частотных характеристик (FRA) признан во всем мире самым эффективным методом обнаружения деформации обмоток путем сравнения полевых замеров с заводскими эталонными графиками.
Конструктивно магнитопровод трансформатора имеет только одно расчетное точку заземления. При повреждении изоляции образуются дополнительные цепи заземления, возникают циркуляционные токи и локальный перегрев.
Такие неисправности сопровождаются ростом тока заземления магнитопровода и повышенным содержанием водорода и метана в отчетах DGA.
Постоянный мониторинг тока заземления магнитопровода позволяет обслуживающим бригадам выявлять отклонения до появления серьезных повреждений.
Регулятор напряжения под нагрузкой – один из наиболее часто эксплуатируемых механических узлов трансформатора и требует наибольшего объема технического обслуживания.
Многолетняя работа приводит к эрозии коммутационных контактов электрической дугой; недостаточная смазка и механический износ вызывают сбои переключения, нестабильность напряжения и перегрев.
Плановое обслуживание включает замер времени переключения, проверку сопротивления контактов и отдельный анализ масла камеры РПН.
Высоковольтные вводы обеспечивают изолированное электрическое соединение внутренних обмоток с внешними цепями. Их исправность критически важна для безопасной работы трансформатора.
Старение уплотнений, попадание влаги, загрязнение поверхности и плохое заземление измерительного отвода вызывают частичные разряды, поверхностные пробои и аварийный выход ввода из строя.
Проверка емкости, измерение диэлектрических потерь и инфракрасная термография эффективно выявляют износ вводов до возникновения аварии.
Система охлаждения поддерживает допустимые температуры обмоток и масла на протяжении всего цикла работы трансформатора.
Поломки вентиляторов охлаждения, неисправности масляных насосов, сбои терморегуляторов и забитые радиаторы приводят к чрезмерному нагреву масла и ускоряют старение изоляции.
Персонал по обслуживанию регулярно проверяет работу вентиляторов, ток масляных насосов, настройки терморегуляторов, чистоту радиаторов и общую эффективность охлаждения с помощью инфракрасной термографии.
Анализ растворенных газов (DGA) остается самой эффективной отраслевой методикой выявления зарождающихся дефектов трансформатора. По концентрациям водорода, метана, этана, этилена, ацетилена, оксида углерода и диоксида углерода инженеры различают тепловые дефекты, частичные разряды и электрические дуговые разряды.
Замеры сопротивления изоляции, индекса поляризации, диэлектрических потерь и коэффициента поглощения дают полную картину состояния изоляции.
Анализ частотных характеристик (FRA) используется преимущественно для определения деформации обмоток; детектирование сверхвысокочастотных частичных разрядов (UHF), ультразвуковой контроль и онлайн-мониторинг частичных разрядов своевременно предупреждают о дефектах изоляции.
Инфракрасная термография позволяет специалистам выявлять перегретые вводы, соединения шин, РПН и оборудование охлаждения без остановки рабочего процесса.
После подтверждения дефекта разрабатывается детальный план ремонта на основании диагностических данных с соблюдением правил остановки оборудования, электрического отключения и техники безопасности на рабочем месте.
При внутренних поломках (деформация обмоток, множественные заземления магнитопровода) проводится внутренний осмотр после снятия крышки бака. Полностью проверяются обмотки, стяжные конструкции магнитопровода, изоляционные узлы и цепи заземления, при необходимости выполняется ремонт или замена деталей.
Обслуживание РПН обычно включает замену изношенных контактов, очистку коммутационного механизма, замену изоляционного масла и регулировку механического привода.
Ремонт вводов направлен на замену старых уплотнений, проверку токоведущих стержней, контроль заземления; при сильном износе изоляции вводы полностью заменяются.
Ремонт систем охлаждения предусматривает замену вентиляторов, электродвигателей, масляных насосов, терморегуляторов, очистку радиаторов и масляных каналов для восстановления нормального теплоотвода.
Трансформаторное масло выполняет одновременно функции основного изоляционного и охлаждающего средства.
При превышении допустимых норм влажности, кислотности или диэлектрических свойств выполняется вакуумная очистка масла для удаления воды, газов и загрязнений.
При сильном износе изоляционного масла рекомендуется полная замена с последующей вакуумной заливкой для удаления воздушных пузырьков и восстановления диэлектрических характеристик.
После завершения ремонта проводится комплекс электрических испытаний согласно стандарту IEC 60076 и действующим отраслевым нормам. Стандартные проверки: замер сопротивления обмоток, испытание коэффициента трансформации, измерение сопротивления изоляции, испытание переменным напряжением, замер короткозамыкающего импеданса и проверка на частичные разряды.
Все результаты испытаний сравниваются с заводскими протоколами и историческими данными обслуживания перед вводом трансформатора в эксплуатацию.
После возобновления работы трансформатор находится под постоянным контролем.
Рекомендуется повторять анализ растворенных газов через неделю, месяц и три месяца, одновременно непрерывно отслеживать температуру обмоток, верхнюю температуру масла, интенсивность частичных разрядов, нагрузку трансформатора и эффективность охлаждения для подтверждения долговременного эффекта ремонта.
Современные энергетические компании все чаще используют интеллектуальные системы онлайн-контроля, которые непрерывно собирают данные DGA, показатели частичных разрядов, температуру обмоток, уровень масла, электрическую нагрузку, ток и внешние условия для реализации стратегий обслуживания по состоянию.
Продуманные программы профилактического обслуживания включают периодические испытания изоляции, инфракрасные термоконтроли, диагностику вводов, проверку защитных реле и анализ трансформаторного масла для минимизации внеплановых поломок.
Плановые осмотры также контролируют уровень масла, посторонние шумы, утечки масла, аномальный рост температуры и условия эксплуатации с ведением полной документации по обслуживанию на весь срок службы трансформатора.
Диагностика неисправностей масляных трансформаторов – междисциплинарный инженерный процесс, объединяющий электротехнику, механику, науку об изоляционных материалах и интеллектуальные технологии мониторинга. Комплексное применение анализа растворенных газов DGA, анализа частотных характеристик FRA, детектирования частичных разрядов, инфракрасной термографии и непрерывного онлайн-контроля в сочетании с стандартными процедурами ремонта и стратегиями прогностического обслуживания позволяет энергетическим и промышленным предприятиям значительно повысить надежность трансформаторов, продлить ресурс оборудования, сократить расходы на обслуживание, свести к минимуму внеплановые отключения и обеспечить безопасную, стабильную и эффективную работу энергосистемы.
