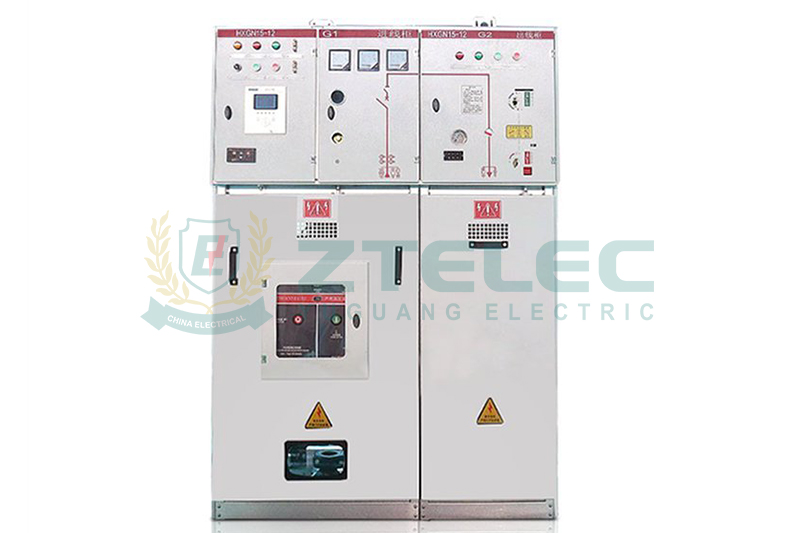

С ускорением урбанизации и интеллектуализацией систем распределения электроэнергии инженеры и разработчики проектов всё больше внимания уделяют сокращению монтажной площади, снижению затрат за весь жизненный цикл и повышению надёжности электросети. Одно из важнейших решений при проектировании распределительных сетей среднего напряжения — выбор между распределительным кольцевым устройством 11 кВ (РКУ) и традиционным распределительным щитом среднего напряжения.
Оба типа оборудования предназначены для управления, защиты и отключения распределительных электрических цепей, однако они существенно различаются по занимаемой площади оборудования, сложности монтажа, требованиям к техническому обслуживанию, масштабируемости и общей стоимости владения. Правильный выбор напрямую влияет на инвестиции в проект, эффективность эксплуатации и долгосрочную надёжность системы.
Данное руководство сравнивает РКУ 11 кВ и традиционные распределительные щиты, помогая энергоснабжающим компаниям, подрядчикам EPC, промышленным предприятиям и коммерческим застройщикам подобрать наиболее подходящее оборудование для распределения электроэнергии среднего напряжения.

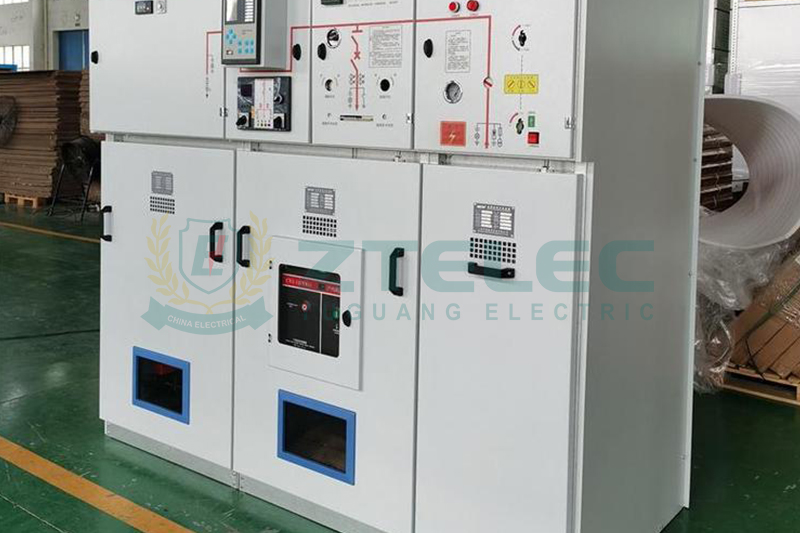

Распределительное кольцевое устройство 11 кВ (РКУ) — компактное заводское сборное распределительное оборудование среднего напряжения, предназначенное для распределительных сетей на напряжение 11 кВ. Существуют аналогичные модели для систем напряжением 12 кВ, 24 кВ и 36 кВ.
В составе одного закрытого блока РКУ интегрированы выключатели нагрузки, вакуумные силовые выключатели, комбинации предохранитель-выключатель, шины и защитные устройства. В зависимости от требований проекта современные РКУ могут использовать изоляцию на основе газа SF₆, экологически безопасную изоляцию сухим воздухом или вакуумную изоляцию.
Благодаря модульной конструкции РКУ широко применяются в кольцевых, радиальных и замкнутых распределительных сетях, обеспечивая надёжное коммутирование, отключение, защиту от коротких замыканий и непрерывность электроснабжения.
Типичные области применения: городские подстанции, коммерческие здания, промышленные парки, станции возобновляемых источников энергии, аэропорты, системы железнодорожного транспорта, больницы и центры обработки данных.
Традиционные распределительные щиты — панельное сборное оборудование среднего напряжения, собранное из отдельных функциональных блоков: силовых выключателей, разъединителей, реле защиты, трансформаторов тока, трансформаторов напряжения и распределительных шин.
В отличие от РКУ традиционные щиты обычно проектируются индивидуально по однолинейной схеме проекта и монтируются в виде нескольких соединённых панелей в отдельном распределительном зале.
Традиционное распределительное оборудование выпускается в вариантах с воздушной изоляцией (ВРУ) и газовой изоляцией (ГРУ). Данные системы обладают высокой гибкостью для крупных подстанций и сложных схем защиты, но требуют значительно большей монтажной площади, длительного пусконаладочного периода и высоких строительных затрат.
Главное преимущество РКУ 11 кВ — минимальная занимаемая площадь. Все коммутационные элементы собраны и герметично закрыты в едином корпусе на заводе, поэтому для монтажа РКУ требуется значительно меньше места, чем для обычных распределительных щитов.
По сравнению с эквивалентным оборудованием с воздушной изоляцией РКУ позволяет сократить площадь пола под оборудование на 50–70%, что является идеальным решением для проектов с ограниченными размерами распределительных залов.
Компактность особенно актуальна для городских подстанций, подземных распределительных помещений, коммерческих зданий, торговых центров, больниц и реконструируемых объектов без возможности расширения площади.
Монтаж традиционных распределительных щитов требует просторных распределительных залов, усиленных перекрытий, кабельных каналов, систем вентиляции и дополнительных строительных конструкций.
Для установки РКУ достаточно компактного бетонного основания или напольной подставки, что существенно снижает затраты на строительство, сокращает сроки монтажа и упрощает технологию установки.
Стандартное РКУ объединяет вводные линии, отходящие линии, защиту трансформаторов и все коммутационные функции в одном компактном шкафу.
Традиционные щиты представляют собой ряд последовательно соединённых независимых панелей, что увеличивает длину оборудования и повышает стоимость строительства помещения.
Для коммерческих объектов, где каждый квадратный метр имеет экономическую ценность, РКУ даёт существенное преимущество.
Хотя закупочная цена качественного РКУ сопоставима или немного выше цены отдельной панели традиционного щита, общие затраты на проект оказываются значительно ниже.
Меньшие размеры распределительных залов, упрощённые основания, сокращение длины кабелей и ускоренный монтаж в комплексе снижают общую стоимость монтажа системы распределения электроэнергии.
РКУ проходят полное заводское тестирование, поставляются на объект в собранном виде и требуют минимального объёма кабельных подключений и пусконаладочных работ.
Установка традиционных щитов предполагает масштабную сборку на месте, разделку кабелей, настройку реле защиты, испытания и пуск оборудования.
Быстрый монтаж РКУ позволяет подрядчикам EPC снизить расходы на рабочую силу и ускорить завершение всего проекта.
Современные РКУ с вакуумными камерами или герметичной газовой изоляцией требуют минимального технического обслуживания на протяжении всего срока эксплуатации, который составляет более 30 лет.
Традиционное оборудование с воздушной изоляцией нуждается в регулярной очистке, проверке состояния изоляции, смазке и замене изношенных деталей.
Сокращение объёма обслуживания не только снижает эксплуатационные расходы, но и сводит к минимуму простои оборудования.
Корпус РКУ полностью герметичен от пыли, влаги и загрязнений, поэтому оборудование реже выходит из строя из-за внешних условий и требует меньшего количества регламентных работ за весь период эксплуатации.
Редкое техническое обслуживание, высокая надёжность и стабильная работа обеспечивают существенное снижение общей стоимости владения (TCO).
Современные РКУ спроектированы с полностью закрытыми токоведущими частями, классом внутренней дугостойкости, механическими блокировками и проверенными на заводе системами безопасности, что значительно снижает эксплуатационные риски.
По сравнению со старыми открытыми или обычными щитами с воздушной изоляцией РКУ создают более безопасные условия при коммутационных операциях и техническом обслуживании.
РКУ разработаны специально для кольцевых распределительных сетей, обеспечивая подачу электроэнергии из нескольких направлений.
При возникновении повреждения неисправный участок быстро отключается, при этом электроснабжение остальных линий сохраняется — это значительно повышает надёжность сети.
Современные РКУ легко интегрируются с системами SCADA, устройствами дистанционного сбора данных (УДС), индикаторами повреждений, системами удалённого мониторинга и интеллектуальными автоматизированными платформами.
Благодаря этому РКУ являются оптимальным решением для интеллектуальных сетей, цифровых подстанций и проектов Индустрии 4.0.
Герметичные РКУ обладают высокой устойчивостью к влажности, пыли, солевому туману, промышленным загрязнениям и суровым уличным условиям эксплуатации.
Они идеально подходят для прибрежных регионов, подземных подстанций, горнодобывающих предприятий, станций возобновляемой энергии и промышленных объектов с сложными эксплуатационными условиями.
Распределительное кольцевое устройство 11 кВ является предпочтительным решением при ограниченной монтажной площади, сжатых сроках реализации проекта, ограниченных ресурсах для технического обслуживания или повышенных требованиях к надёжности распределения электроэнергии.
РКУ особенно подходят для коммерческих зданий, промышленных парков, городских подстанций, солнечных и ветряных электростанций, аэропортов, больниц, железнодорожных электросетей, центров обработки данных и инфраструктуры умных городов.
Несмотря на множество преимуществ РКУ, традиционные щиты остаются предпочтительным вариантом для отдельных крупномасштабных объектов.
Проектам с несколькими секциями шин, сложной координацией защиты, высокими номиналами тока короткого замыкания или планами масштабного расширения в будущем подходит большая гибкость кастомизации традиционного распределительного оборудования.
Энергоснабжающие компании с существующими стандартными подстанциями также предпочитают сохранять единообразие оборудования для упрощения учёта запасных частей и организации технического обслуживания.
Перед выбором между РКУ и традиционным распределительным щитом инженерам проекта необходимо оценить монтажную площадь, бюджет проекта, затраты за весь жизненный цикл, конфигурацию сети, планы будущего расширения, внешние условия эксплуатации, требования к защите, функции автоматизации, действующие стандарты энергоснабжающих организаций, соответствие стандарту IEC 62271-200, опыт производителя и техническую поддержку после продажи.
Для большинства современных проектов распределения электроэнергии среднего напряжения РКУ 11 кВ имеет существенные преимущества над традиционными щитами по монтажной площади, стоимости строительства, объёму технического обслуживания, безопасности эксплуатации и долгосрочной надёжности.
Компактная герметичная заводская конструкция снижает объём строительных работ, сокращает сроки монтажа, сводит к минимуму обслуживание и повышает общую стабильность работы системы. Данные достоинства делают РКУ основным выбором для городских распределительных сетей, коммерческих застроек, промышленных предприятий, проектов возобновляемой энергии и интеллектуальных электросетей.
При этом традиционные распределительные щиты обеспечивают уникальную гибкость для крупных подстанций и высокоиндивидуализированных систем распределения электроэнергии. Итоговый оптимальный вариант зависит от масштаба проекта, архитектуры сети, доступной площади, эксплуатационных задач и планов расширения на перспективу.
Сотрудничество с опытным производителем оборудования среднего напряжения на ранней стадии проектирования гарантирует, что выбранное оборудование обеспечит оптимальный баланс безопасности, рабочих характеристик, надёжности и общей стоимости за весь жизненный цикл для вашего проекта распределения электроэнергии.
