По мере того как предприятия все больше внимания уделяют безопасности, экологичности и эффективности эксплуатации, выбор трансформатора перестал сводиться только к подбору нужного напряжения и мощности. Инженеры, подрядчики EPC, консультанты и владельцы объектов все чаще оценивают условия монтажа, требования к техническому обслуживанию, затраты за весь срок службы и экологическое воздействие перед выбором распределительного оборудования.
Среди существующих на сегодня технологий трансформаторов трансформатор с литой смолой стал одним из наиболее быстро развивающихся решений для внутреннего распределения электроэнергии. Традиционные масляные трансформаторы по-прежнему доминируют на открытых подстанциях и в сетях энергоснабжения, но трансформаторы с литой смолой являются предпочтительным вариантом для коммерческих зданий, больниц, аэропортов, метрополитенов, проектов возобновляемых источников энергии, производственных предприятий и центров обработки данных.
Понимание различий между этими двумя типами трансформаторов помогает разработчикам проектов подобрать оборудование, обеспечивающее оптимальное сочетание безопасности, надежности, эксплуатационной эффективности и долгосрочной экономической выгоды.

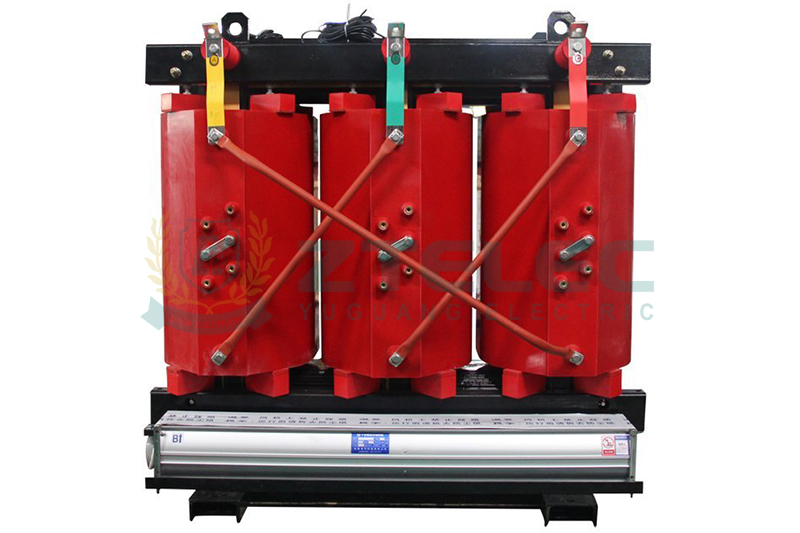

Трансформатор с литой смолой — это сухой трансформатор, обмотки высокого напряжения которого полностью герметизированы эпоксидной смолой по технологии вакуумной заливки. В отличие от масляных трансформаторов, основным охлаждающим агентом в нем выступает воздух, а не изоляционное масло.
Заливка эпоксидной смолой защищает обмотки от влаги, пыли, агрессивных газов и механических вибраций, одновременно обеспечивая отличную электрическую изоляцию. Поскольку жидкий диэлектрик отсутствует, трансформаторы с литой смолой исключают многие экологические и пожарные риски, характерные для масляного оборудования.
Такие трансформаторы обычно производятся в соответствии с IEC 60076-11 или стандартами ANSI/IEEE, номинальная мощность составляет от нескольких сотен кВА до более 25 МВА при классах напряжения до 35 кВ и выше.

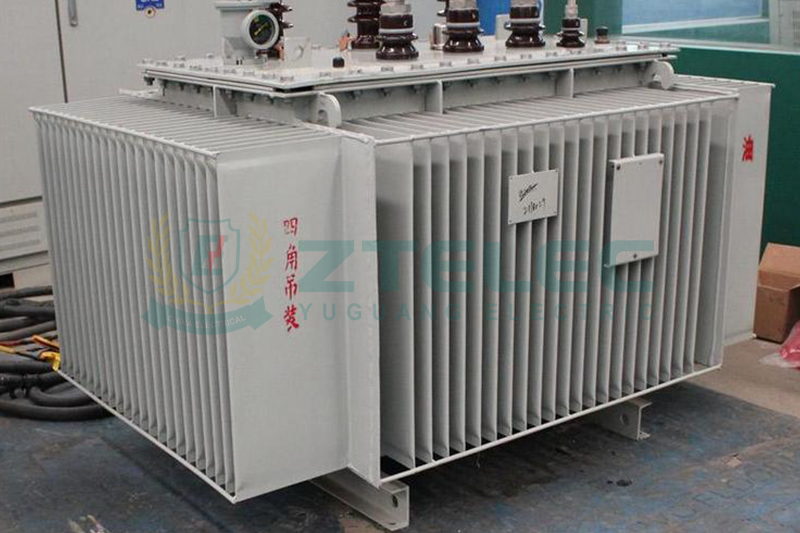

В масляных трансформаторах в качестве изоляционного и охлаждающего средства используется минеральное масло, натуральный или синтетический эфир. Жидкость непрерывно отводит тепло от обмоток к баку трансформатора и охлаждающим радиаторам.
Эта проверенная технология обеспечивает отличное охлаждение и высокую перегрузочную способность, поэтому подходит для открытых подстанций, систем передачи электроэнергии, крупных промышленных предприятий и распределительных сетей энергоснабжения.
Однако наличие изоляционного масла влечет дополнительные требования к техническому обслуживанию, мерам пожарной защиты и экологическому контролю, что не всегда допустимо для всех объектов монтажа.
Главное достоинство трансформатора с литой смолой — исключительная пожаробезопасность.
Поскольку внутри трансформатора нет горючего изоляционного масла, риск воспламенения при утечке после внутреннего повреждения практически отсутствует. Это значительно снижает пожарную опасность в эксплуатируемых зданиях и закрытых электрощитовых помещениях.
По этой причине многие национальные электротехнические нормы рекомендуют или предписывают использовать сухие трансформаторы при монтаже внутри следующих объектов:
Коммерческие офисные здания
Больницы
Школы и высшие учебные заведения
Торговые центры
Гостиницы
Станции метрополитена
Аэропорты
Подземные сооружения
Центры обработки данных
Масляные трансформаторы, как правило, требуют устройства специальных противопожарных перегородок, маслосборных приямков, дренажных систем или автоматических установок пожаротушения. Для трансформаторов с литой смолой большая часть этих дополнительных конструкций не нужна, что упрощает монтаж и снижает стоимость проекта.
Экологические нормативы во всем мире становятся все строже в части предотвращения загрязнения и сбора разливов нефтепродуктов.
Масляный трансформатор содержит сотни или даже тысячи литров изоляционной жидкости. Любая утечка способна загрязнить почву, грунтовые воды или близлежащие водоемы, при этом ликвидация последствий требует значительных расходов.
Трансформаторы с литой смолой полностью исключают эту проблему, так как в них отсутствует изоляционное масло.
Благодаря этому они особенно подходят для экологически чувствительных объектов:
Объекты водоподготовки
Предприятия пищевой промышленности
Фармацевтические заводы
Морские объекты
Туннели
Городские инфраструктурные проекты
Объекты возобновляемых источников энергии
Плановое техническое обслуживание является одной из крупнейших статей эксплуатационных расходов за весь срок службы трансформатора.
Масляные трансформаторы требуют периодических осмотров и испытаний изоляционной жидкости: контроль влагосодержания, диэлектрической прочности, хроматографического анализа растворенных газов, кислотности и качества масла. Также регулярно проверяются системы охлаждения, уплотнения, прокладки, расширители, осушители и радиаторы.
Для сравнения: трансформаторы с литой смолой нуждаются в значительно менее частом обслуживании.
Стандартные мероприятия по обслуживанию включают:
Визуальный осмотр
Очистку от скопившейся пыли
Термографический контроль
Подтяжку электрических соединений
Проверку вентиляторов охлаждения (при их наличии)
Поскольку отбор и замена масла не требуются, интервалы между обслуживаниями увеличиваются, а эксплуатационные расходы на протяжении всего срока эксплуатации остаются значительно ниже.
Заливка эпоксидной смолой обеспечивает высокую защиту от проникновения влаги.
Обычные сухие трансформаторы без заливки смолой могут потерять свойства изоляции при повышенной влажности. Технология литой смолы герметично закрывает обмотки, предотвращая попадание влаги в изоляционную систему.
Это делает трансформаторы с литой смолой идеальным решением для регионов с:
Высокой влажностью воздуха
Частыми осадками
Прибрежным климатом
Объектами, склонными к образованию конденсата
Промышленными зонами с химическими парами и агрессивными газами
Многие модели соответствуют классам защиты окружающей среды E2, климатическому классу C2 и классу пожаробезопасности F1, подтверждая высокую надежность в сложных эксплуатационных условиях.
Экологичность стала важным критерием при реализации современных проектов электроснабжения. Государства, девелоперы и транснациональные компании все чаще руководствуются стандартами ESG (экология, социальная сфера, управление) при выборе электрооборудования.
Трансформаторы с литой смолой соответствуют целям устойчивого развития, так как работают без минерального масла и исключают риск разливов, загрязняющих почву и грунтовые воды. Также отпадает необходимость устройства маслосборных приямков, дренажных систем и специальных процедур утилизации по окончании срока службы.
Многие трансформаторы с литой смолой производятся с использованием перерабатываемых материалов и соответствуют нормативам RoHS и другим экологическим требованиям. Низкая потребность в обслуживании также снижает экологическую нагрузку, связанную с транспортировкой масла, лабораторными испытаниями и заменой жидкости на протяжении всего срока эксплуатации оборудования.
Для компаний, стремящихся к сертификации LEED и стандартам «зеленого строительства», сухие трансформаторы с литой смолой являются более экологически ответственным решением по сравнению с обычными масляными трансформаторами.
Одна из главных причин растущей популярности трансформаторов с литой смолой — гибкость при монтаже.
Поскольку они создают минимальный пожарный риск и не содержат изоляционной жидкости, их часто можно устанавливать значительно ближе к потребителям электроэнергии внутри зданий. Это сокращает длину кабелей, снижает падение напряжения и повышает общую эффективность распределения электроэнергии.
Типичные области внутреннего применения:
Высотные офисные комплексы
Больницы
Торговые центры
Гостиницы
Выставочные центры
Высшие учебные заведения
Центры обработки данных
Аэропорты
Станции метрополитена
Производственные цеха
Инверторные помещения объектов возобновляемой энергетики
Поскольку устройства для сбора масла не требуются, проектировщики получают больше свободы при планировании электрощитовых помещений и эффективнее используют ценные площади зданий.
При работе трансформатора аварийные режимы создают огромные механические нагрузки внутри обмоток. Плохо закрепленные проводники могут деформироваться, что снижает надежность трансформатора или приводит к необратимым повреждениям.
Технология вакуумной заливки эпоксидной смолой формирует жесткую однородную изоляционную структуру, надежно фиксирующую обмотки. Это значительно повышает стойкость к:
Нагрузкам при коротком замыкании
Механическим ударам
Вибрациям при транспортировке
Температурным перепадам
Электромагнитным нагрузкам
Для промышленных предприятий с частыми перепадами нагрузки и сложными условиями эксплуатации повышенная механическая устойчивость обеспечивает более длительный срок службы и стабильную работу.
Хотя первоначальная стоимость приобретения трансформаторов с литой смолой обычно выше, чем у аналогичных масляных моделей, оценивать только цену покупки некорректно.
Общая стоимость владения включает:
Расходы на монтаж
Оборудование для пожарной защиты
Системы сбора масла
Плановое техническое обслуживание
Лабораторные испытания масла
Расходы на соблюдение экологических норм
Риск простоев оборудования
Затраты на эксплуатационный персонал
Утилизация по окончании срока службы
Если учесть все эти факторы за срок эксплуатации 25–35 лет, многие коммерческие и промышленные проекты подтверждают, что трансформаторы с литой смолой имеют меньшую стоимость жизненного цикла, несмотря на более высокие первоначальные инвестиции.
| Параметр сравнения | Трансформатор с литой смолой | Масляный трансформатор |
|---|---|---|
| Охлаждающая среда | Воздух | Минеральное масло или эфир |
| Пожарный риск | Очень низкий | Повышенный из-за горючего масла |
| Утечка масла | Отсутствует | Возможна |
| Плановое обслуживание | Минимальное | Требуется регулярный контроль масла |
| Экологическое воздействие | Отличное | Требуется контроль обращения с маслом |
| Монтаж внутри помещений | Идеально подходит | Часто требуется дополнительная защита |
| Уровень шума | Как правило, ниже | Средний |
| Стойкость к влаге | Отличная | Хорошая при качественном уплотнении |
| Начальная стоимость покупки | Выше | Ниже |
| Стоимость жизненного цикла | Чаще ниже | Зависит от обслуживания и условий монтажа |
Трансформаторы с литой смолой стали предпочтительным решением там, где приоритетами являются безопасность, надежность и минимальное техническое обслуживание.
Распространенные объекты эксплуатации: коммерческие офисные здания, больницы, аэропорты, железнодорожные станции, метрополитены, торговые центры, учебные заведения, выставочные комплексы, гостиницы, высотные жилые здания, электростанции на возобновляемых источниках энергии, фотоэлектрические инверторные станции, ветропарки, системы накопления энергии на аккумуляторах, промышленные автоматизированные комплексы, заводы полупроводников, фармацевтические предприятия, пищевые производства и современные центры обработки данных.
Эти объекты получают преимущества благодаря компактным габаритам трансформаторов, отличной пожаростойкости и стабильной работе в сложных экологических условиях.
Выбор подходящего трансформатора не ограничивается только сравнением закупочных цен. Инженерам необходимо оценить полные условия эксплуатации, профиль электрических нагрузок, требования безопасности, возможности по обслуживанию и долгосрочные задачи проекта перед принятием решения.
Если трансформатор устанавливается внутри эксплуатируемого здания — больницы, торгового центра, офисного комплекса, гостиницы, аэропорта или центра обработки данных, предпочтение обычно отдают трансформатору с литой смолой. Негорючая конструкция и отсутствие изоляционного масла значительно снижают пожарные риски и упрощают соблюдение строительных норм безопасности.
Для открытых подстанций, распределительных сетей энергоснабжения и крупных промышленных объектов с достаточным пространством и возможностью организовать противопожарные разрывы масляные трансформаторы остаются экономичным решением, особенно при большой мощности.
Проекты во влажных прибрежных районах, запыленных промышленных зонах, химических предприятиях и территориях с агрессивными газами требуют тщательного выбора оборудования по устойчивости к внешней среде. Современные трансформаторы с обмотками, залитыми эпоксидной смолой, надежно защищены от влаги, загрязнений и коррозии, обеспечивая стабильную работу даже в тяжелых условиях.
Предприятия с ограниченным штатом обслуживающего персонала чаще выбирают трансформаторы с литой смолой, так как отпадает необходимость регулярного отбора проб масла, хроматографического анализа газов, фильтрации масла и проверки на утечки. Это упрощает планирование обслуживания и сокращает долгосрочные эксплуатационные расходы.
Напротив, энергоснабжающие компании и крупные промышленные объекты, как правило, имеют собственные службы обслуживания, способные проводить комплексное плановое обслуживание масляных трансформаторов, поэтому они подходят для крупных объектов открытого монтажа.
Несмотря на более низкую закупочную цену масляных трансформаторов, необходимо учитывать дополнительные расходы на маслосборные системы, пожарную защиту, регулярное обслуживание, соблюдение экологических норм и возможные убытки от простоев. Во многих коммерческих и общественных проектах общая стоимость жизненного цикла трансформатора с литой смолой оказывается ниже, что обеспечивает лучшую окупаемость инвестиций за весь срок эксплуатации.
Глобальный рынок трансформаторов активно развивается по мере интеллектуализации, повышения эффективности и экологизации электросетей. Ряд тенденций отрасли стимулирует более широкое внедрение трансформаторов с литой смолой.
Урбанизация повышает спрос на компактное электрооборудование, которое безопасно монтируется в плотно застроенных городских зданиях. Одновременно ужесточение норм пожарной защиты побуждает проектировщиков заменять масляное оборудование более безопасными сухими аналогами при технической возможности.
Проекты возобновляемой энергетики, системы аккумуляторного накопления энергии, инфраструктура зарядки электромобилей и современные ЦОД также нуждаются в высоконадежных трансформаторах, способных непрерывно работать при минимальном обслуживании. Трансформаторы с литой смолой удовлетворяют этим требованиям и помогают достигать целей устойчивого развития.
Производители постоянно совершенствуют характеристики трансформаторов за счет новых составов эпоксидных смол, оптимизации каналов охлаждения, цифрового контроля температуры, интеллектуальных датчиков и систем прогностического обслуживания, интегрированных в платформы Индустрии 4.0.
По мере цифровизации электрических сетей интеллектуальные системы мониторинга дополнительно повысят надежность трансформаторов, позволяя обслуживающему персоналу выявлять отклонения в работе до возникновения аварий.
Да. Поскольку в трансформаторах с литой смолой отсутствует горючее изоляционное масло, пожарный риск значительно ниже, и исключается проблема утечек жидкости. Благодаря этому они особенно подходят для внутреннего монтажа на объектах, где на первом месте стоит безопасность людей.
Да, но объем работ значительно меньше, чем для масляных трансформаторов. Плановое обслуживание включает визуальные осмотры, очистку каналов охлаждения от пыли, проверку электрических соединений и контроль рабочей температуры. Испытания и замена масла не требуются.
Возможна установка на открытой местности при размещении в соответствующем погодозащищенном оболочке. При прямом воздействии дождя, снега и неблагоприятных погодных условий рекомендуется использовать специальные уличные корпуса для защиты трансформатора и сохранения долгосрочной надежности.
Современные трансформаторы как с литой смолой, так и масляные могут демонстрировать высокую эффективность при использовании качественных материалов магнитопровода и оптимизированной конструкции обмоток. Эффективность в большей степени зависит от проектных решений и качества изготовления, а не только от типа изоляционной среды.
При грамотном монтаже и регулярном обслуживании качественный трансформатор с литой смолой работает 25–35 лет и более. Стабильная рабочая температура, хорошая вентиляция и отсутствие длительных перегрузок позволяют максимально продлить срок эксплуатации.
Трансформаторы с литой смолой широко используются в коммерческих зданиях, больницах, аэропортах, системах городского рельсового транспорта, проектах возобновляемой энергетики, производственных комплексах, университетских кампусах, фармацевтических предприятиях, заводах полупроводников, центрах обработки данных и других объектах, требующих высокой безопасности, минимального обслуживания и стабильного внутреннего распределения электроэнергии.
Как трансформаторы с литой смолой, так и масляные трансформаторы выполняют важнейшие функции в современных системах распределения электроэнергии. Оптимальный выбор зависит от условий эксплуатации проекта, норм безопасности, стратегии технического обслуживания и целей по стоимости жизненного цикла.
При внутреннем монтаже, где критически важны пожарная безопасность, экологическая защита и стабильная работа, трансформаторы с литой смолой имеют явные преимущества. Отсутствие масла, отличная влагостойкость, минимальные затраты на обслуживание и гибкие варианты монтажа делают их предпочтительным решением для коммерческих, промышленных и инфраструктурных проектов по всему миру.
Масляные трансформаторы по-прежнему демонстрируют отличные характеристики на крупных открытых подстанциях и в сетях энергоснабжения, особенно когда главными критериями являются большая мощность и низкие первоначальные инвестиции.
Тщательный анализ всего жизненного цикла оборудования, а не только сравнение закупочных цен, позволяет инженерам и заказчикам проектов выбрать трансформаторную технологию, обеспечивающую максимальную долгосрочную экономическую выгоду, безопасность и эксплуатационную эффективность.
