Масляный трансформатор мощностью 1000 кВА масляный распределительный трансформатор является одним из наиболее широко используемых среднемощных распределительных трансформаторов на промышленных предприятиях, в коммерческих зданиях, больницах, центрах обработки данных, муниципальных электросетях и объектах возобновляемых источников энергии. Благодаря высокой эффективности, отличным характеристикам охлаждения и повышенной перегрузочной способности он обеспечивает надежное распределение электроэнергии для широкого спектра средних электрических нагрузок. Поскольку изоляционное масло одновременно выполняет функции охлаждающей и изолирующей среды, правильный монтаж, пусконаладочные работы и профилактическое техническое обслуживание необходимы для обеспечения безопасной эксплуатации, максимального срока службы и минимизации простоев оборудования.
В данном подробном руководстве описан полный процесс монтажа, процедуры пусконаладки, регулярные практики технического обслуживания и методы устранения неисправностей масляного трансформатора мощностью 1000 кВА; материал является ценным справочным источником для инженеров-электриков, подрядчиков EPC, управляющих объектами и обслуживающего персонала.

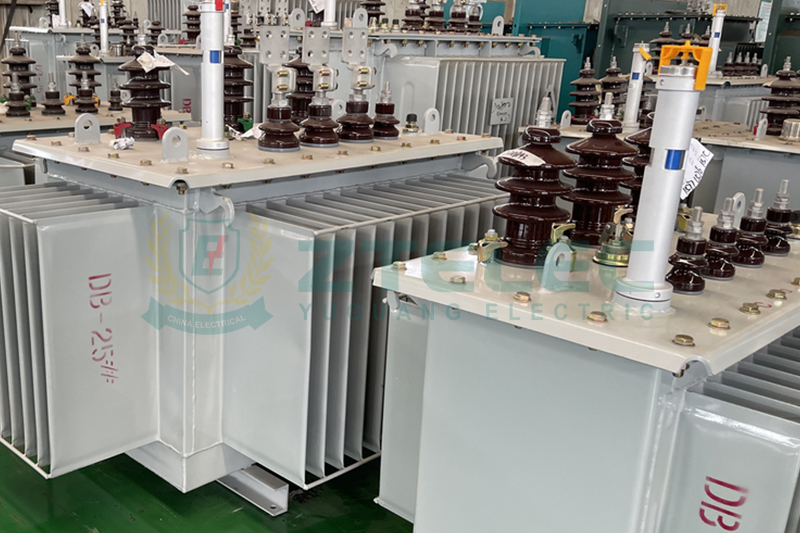

Масляный трансформатор мощностью 1000 кВА — это среднемощный распределительный трансформатор, в котором в качестве изолирующей и охлаждающей среды используется минеральное изоляционное масло или экологически безопасная изоляционная жидкость. Стандартные номиналы напряжения таких устройств: 10 кВ/0,4 кВ, 11 кВ/0,4 кВ, 20 кВ/0,4 кВ и 35 кВ/0,4 кВ.
По сравнению с сухими трансформаторами масляные модели отличаются лучшим рассеиванием тепла, меньшими эксплуатационными потерями, повышенной перегрузочной способностью, пониженным уровнем шума и более длительным сроком службы. Благодаря этим преимуществам они являются предпочтительным решением для промышленных объектов, подстанций коммунальных служб, коммерческой инфраструктуры и крупномасштабных систем распределения электроэнергии по всему миру. При этом масляные трансформаторы требуют более строгих норм монтажа, противопожарных мер и регулярного технического обслуживания.

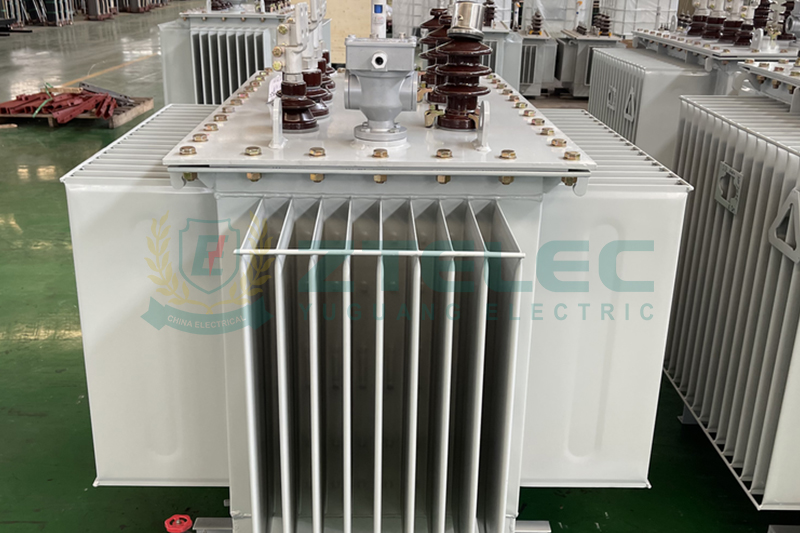

Фундамент под трансформатор должен быть ровным, прочным и выдерживать полный эксплуатационный вес оборудования. Полностью собранный масляный трансформатор мощностью 1000 кВА в зависимости от конструкции и класса напряжения обычно весит от 2,5 до 3,5 тонн и более.
При внутренней или наружной установке вокруг трансформатора необходимо соблюдать достаточные свободные промежутки для обеспечения нормальной вентиляции, осмотра и технического обслуживания. Как правило, со всех доступных сторон предусматривается зазор не менее 0,8 метра, минимальный зазор сверху — один метр.
Масляные трансформаторы выделяют значительное количество тепла при непрерывной работе. Поэтому трансформаторные помещения оборудуют естественными вентиляционными проемами или механическими системами вентиляции для поддержания допустимой температуры окружающей среды.
Противопожарные мероприятия включают маслосборные ямы, системы отвода масла и противопожарные перегородки в соответствии с местными нормативами электробезопасности и пожарной безопасности. Данные системы предотвращают возникновение вторичных опасностей при утечке масла или внутренней неисправности трансформатора.
Подходящие средства пожаротушения: порошковые, углекислотные или пенные огнетушители. Водные огнетушители категорически запрещено использовать на находящемся под напряжением электрооборудовании.
После доставки проверьте соответствие данных на табличке трансформатора (номинальная мощность, напряжение, импеданс, группа соединений обмоток, применимые стандарты) параметрам из спецификации на закупку.
Осмотрите трансформатор на наличие повреждений при транспортировке, утечек масла, деформации радиаторов, трещин изоляторов и ослабленных вспомогательных элементов. Убедитесь в полной комплектации и целостности расширителя, предохранительного клапана, газового реле Бухгольца, силикагелевого осушителя и контрольно-измерительных принадлежностей.
Перед началом монтажа также ознакомьтесь с заводскими протоколами стандартных испытаний, сертификатами на изоляционное масло и документами о качестве продукции.
Подъем трансформатора допускается исключительно за специальные грузовые крепления, рекомендованные производителем. При транспортировке и установке соблюдайте осторожность, чтобы не повредить радиаторы, изоляторы и бак оборудования.
После размещения проверьте горизонтальность установки трансформатора в пределах допусков, указанных изготовителем — это гарантирует корректное отображение уровня масла и нормальную циркуляцию жидкости.
Выполните все заземляющие соединения согласно проекту и действующим нормам электробезопасности. Заземление бака, нейтрали и защитное заземление должны соответствовать местным стандартам энергоснабжающих организаций.
Установите расширительный бак, предохранительный клапан, газовое реле Бухгольца, индикаторы температуры, силикагелевый осушитель и другие принадлежности согласно инструкции по монтажу от производителя.
Особое внимание уделите правильному направлению установки газового реле Бухгольца. Силикагель внутри осушителя должен быть сухим и заполнен надлежащим образом, чтобы предотвратить попадание влаги в бак трансформатора.
Перед подключением кабелей или шин тщательно очистите все контактные поверхности и затяните соединительные болты до номинального крутящего момента.
Все кабельные наконечники должны иметь надлежащую изоляцию, герметизацию от влаги и механическую опору для снижения нагрузки на изоляторы трансформатора.
Уровень масла может немного снизиться при транспортировке из-за перепадов температур или погрузочно-разгрузочных операций. При необходимости долейте трансформатор сертифицированным изоляционным маслом, соответствующим спецификациям производителя.
После заливки масла оставьте трансформатор в нерабочем состоянии минимум на 24 часа. Данный период выдержки необходим для выхода пузырьков воздуха перед началом электрических испытаний.
Перед подачей напряжения необходимо выполнить все предусмотренные приемочные испытания на объекте: измерение сопротивления изоляции, проверку сопротивления обмоток, контроль коэффициента трансформации, проверку полярности, испытание короткозамыкающего импеданса, измерение пробивного напряжения изоляционного масла, определение тангенса угла диэлектрических потерь и проверку работоспособности газового реле Бухгольца.
Полученные измеренные значения сравните с результатами заводских приемочных испытаний для подтверждения отсутствия повреждений трансформатора при транспортировке или монтаже.
Первоначальный пуск обычно выполняется в несколько этапов на холостом ходу для проверки исправности защитных устройств перед постепенным подключением нагрузки.
При плановых осмотрах контролируют уровень и температуру масла, его цвет, состояние предохранительных устройств, изоляторов, охлаждающих радиаторов и силикагелевых осушителей. Персонал также отслеживает наличие утечек масла, посторонних вибраций, нехарактерного шума или перегрева оборудования.
Регулярно фиксируйте рабочее напряжение, ток, степень загрузки трансформатора и температуру окружающей среды для отслеживания долгосрочных тенденций работы устройства.
Трансформаторное масло выполняет ключевые функции изоляции и охлаждения. Комплексный анализ масла проводится минимум один раз в год, включает определение диэлектрической прочности, содержания влаги, кислотности, тангенса диэлектрических потерь и хроматографический анализ растворенных газов (ХАРГ).
Хроматографический анализ растворенных газов является одним из эффективнейших инструментов прогностического обслуживания, позволяет выявить ранние признаки частичных разрядов, износа изоляции, перегрева и внутренних неисправностей до возникновения катастрофических отказов.
Периодически удаляйте пыль и загрязнения с радиаторов, изоляторов и бака трансформатора для поддержания эффективного охлаждения.
Также осматривайте и при необходимости затягивайте электрические клеммы, заземляющие провода и болтовые соединения для предотвращения повышенного переходного сопротивления и локального перегрева.
Постоянная перегрузка значительно ускоряет старение изоляции и сокращает расчетный срок службы трансформатора. По возможности персонал отслеживает степень загрузки через интеллектуальные системы мониторинга и исключает длительную работу оборудования сверх номинальной мощности.
В периоды высокой температуры окружающей среды или пиковых нагрузок тщательно контролируйте температуру обмоток и верхнего слоя масла, при необходимости снижайте нагрузку на трансформатор.
Типичные эксплуатационные проблемы: утечки масла, отклонения уровня масла, повышенная температура обмоток, срабатывание защитных реле, посторонний шум и ухудшение изоляционных свойств.
Незначительные утечки масла чаще всего устраняют заменой прокладок или затяжкой фланцевых болтов. При повторном срабатывании газового реле Бухгольца или аномальных результатах хроматографического анализа газов требуется немедленное отключение оборудования и детальный осмотр для предотвращения серьезных внутренних повреждений.
При обнаружении повышенных температур инженеры анализируют степень загрузки трансформатора, работоспособность системы охлаждения и целостность электрических соединений для определения первопричины неисправности.
Все монтажные, испытательные и обслуживающие работы выполняются с соблюдением стандартных процедур блокировки и маркировки отключения (LOTO): отключение оборудования, проверка отсутствия напряжения, временное заземление и установка предупреждающих знаков безопасности.
Квалифицированный электротехнический персонал использует надлежащие средства индивидуальной защиты (СИЗ): изоляционные перчатки, защитные каски, одежду, устойчивую к электрической дуге, и диэлектрическую обувь.
Трансформаторные помещения должны содержаться в чистоте, хорошо проветриваться, без скопления горючих материалов. Средства пожаротушения и аварийное освещение регулярно проверяют на готовность к работе.
Долговременная надежная работа масляного трансформатора мощностью 1000 кВА масляного распределительного трансформатора зависит не только от качества изготовления, но и от профессионального монтажа, корректной пусконаладки и эффективной программы профилактического технического обслуживания. Каждый этап — от подготовки фундамента и монтажа вспомогательного оборудования до электрических испытаний, анализа масла и мониторинга состояния — играет важную роль в обеспечении безопасной и стабильной эксплуатации.
Для промышленных предприятий, коммерческих зданий, энергоснабжающих компаний и центров обработки данных ведение полноценных журналов технического обслуживания, мониторинг по фактическому состоянию и плановые профилактические осмотры позволяют значительно сократить количество внеплановых отключений, продлить срок службы трансформатора и снизить общие эксплуатационные расходы за весь период эксплуатации при сохранении стабильной работы электросети.
