С ускорением урбанизации и постоянным ростом потребности в электроэнергии современные распределительные сети нуждаются в оборудовании, обеспечивающем высокую надёжность, безопасность эксплуатации, компактные габариты и минимальное техническое обслуживание. Среди решений для средненапряженного распределения 11 кВ устройство кольцевой сети (РУКС) стало одной из наиболее широко используемых систем распределительных устройств для кабельных сетей подземного прокладки и компактных подстанций.
Разработанные для поддержания непрерывного электроснабжения при упрощении локализации повреждений и обслуживания сети, РУКС 11 кВ активно устанавливаются в жилых комплексах, торгово-офисных центрах, индустриальных парках, больницах, аэропортах, системах рельсового транспорта, проектах возобновляемых источников энергии и центрах обработки данных. Благодаря компактной конструкции, модульному исполнению и функциям интеллектуального мониторинга они являются важнейшим элементом инфраструктуры современных интеллектуальных сетей.
В данном руководстве описан принцип работы устройства кольцевой сети 11 кВ, его основные узлы, технические характеристики, области применения, критерии выбора, а также объясняется, почему оно остаётся предпочтительным решением средненапряженного распределительного оборудования для городских распределительных сетей по всему миру.

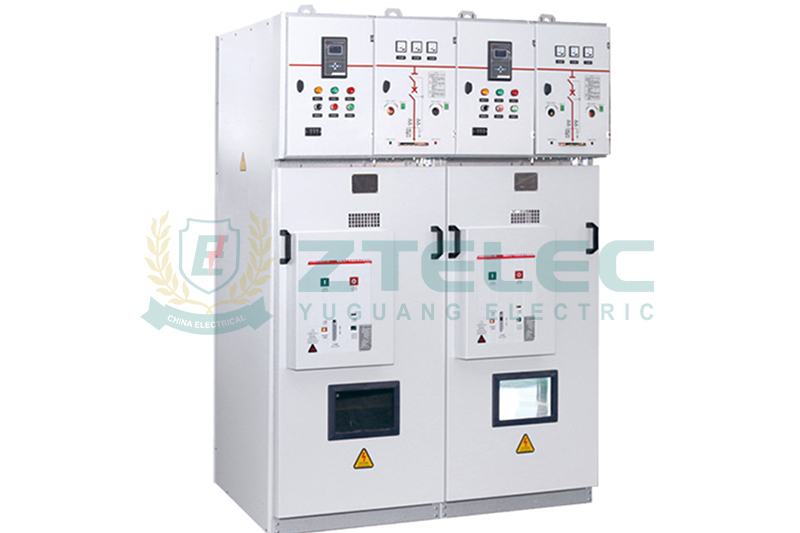

Устройство кольцевой сети 11 кВ (РУКС) — это заводское металлическое закрытое средненапряженное распределительное оборудование, предназначенное для кольцевых распределительных систем. В отличие от традиционных радиальных сетей кольцевые сети соединяют несколько подстанций в замкнутый контур, позволяя подавать электроэнергию к каждой нагрузке из двух независимых направлений.
Такая конфигурация с двумя источниками существенно повышает надёжность электроснабжения. При возникновении повреждения кабеля персонал может отключить только повреждённый участок с помощью РУКС, сохраняя питание остальной части сети с противоположной стороны кольца. Благодаря этому время перерывов электроснабжения сводится к минимуму, а срок восстановления подачи энергии значительно сокращается.
Уровень напряжения 11 кВ является одним из наиболее распространённых стандартов средненапряженного распределения во всём мире, особенно в Европе, на Ближнем Востоке, в Юго-Восточной Азии, Африке, Австралии и во многих развивающихся энергосистемах.

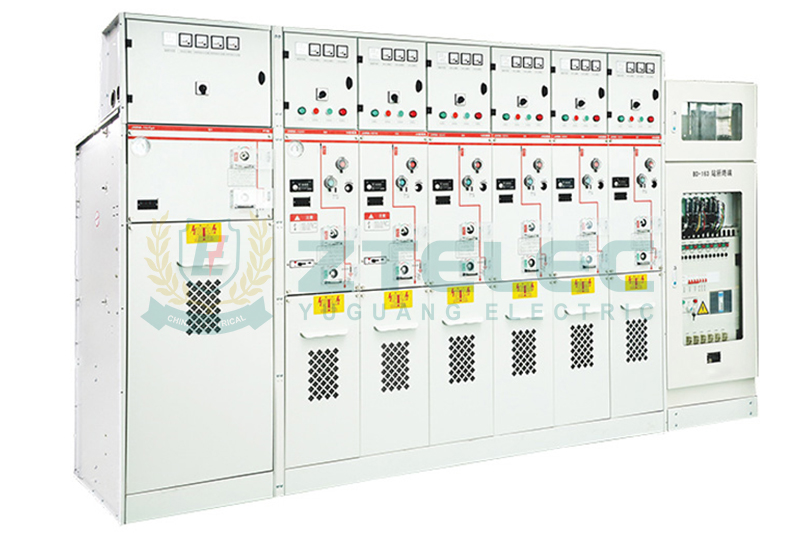

Типовое устройство кольцевой сети объединяет несколько функциональных модулей внутри компактного герметичного корпуса для обеспечения безопасной, надёжной эксплуатации и удобства технического обслуживания.
Вводные и отходящие кольцевые выключатели формируют основной распределительный контур. Данные выключатели нагрузки рассчитаны на пропуск рабочего тока и позволяют безопасно включать и отключать цепи под нагрузкой, обеспечивая возможность протекания электроэнергии в любом направлении по кольцевой сети.
Каждая РУКС, как правило, оснащается фидером для питания распределительного трансформатора. В зависимости от требований системы для защиты трансформатора могут использоваться комбинации предохранителей и выключателей с высокой отключающей способностью или вакуумные выключатели с цифровыми реле защиты для улучшения защиты от повреждений и обеспечения дистанционного управления.
Современные устройства кольцевой сети производятся с различными технологиями изоляции.
Традиционные газонаполненные РУКС на основе SF6 демонстрируют отличные диэлектрические свойства, компактные размеры и долговременную надёжность, поэтому на протяжении десятилетий являются одним из самых востребованных решений.
Воздушноизолированные РУКС (AIS) не используют парниковые газы, однако для их размещения обычно требуется большая площадь.
Последнее поколение экологически безопасных РУКС сочетает вакуумные дугогасительные камеры с твёрдой изоляцией или изоляцией чистым воздухом. Конструкции без SF6 обеспечивают отличные эксплуатационные характеристики и соответствуют постоянно ужесточающимся экологическим нормам и целям по сокращению выбросов углерода.
Городские подстанции часто размещаются в ограниченных пространствах: подземных технических помещениях, придорожных киосках, подвалах коммерческих зданий и компактных блочных подстанциях. Интегрированная конструкция РУКС значительно сокращает площадь для монтажа по сравнению с обычным средненапряженным распределительным оборудованием.
Архитектура кольцевой сети обеспечивает два независимых пути подачи электроэнергии к каждому распределительному трансформатору. При выходе из строя одного кабеля персонал отключает повреждённый участок, сохраняя электроснабжение по резервному пути, что существенно повышает непрерывность подачи энергии и сокращает длительность отключений.
Современные герметичные РУКС требуют минимального планового обслуживания на протяжении всего срока эксплуатации. Вакуумные дугогасители и герметичные системы изоляции исключают множество процедур обслуживания, характерных для устаревшего маслонаполненного оборудования, снижая эксплуатационные расходы и повышая долговременную надёжность.
Заводские герметичные металлические корпуса ограничивают доступ к токоведущим элементам и значительно повышают безопасность персонала. Системы механической и электрической блокировки предотвращают ошибочные коммутационные операции и исключают ошибки операторов во время обслуживания и локализации повреждений.
Большинство устройств кольцевой сети имеют модульную конструкцию, позволяющую добавлять дополнительные панели фидеров или кольцевые секции по мере расширения электросети. Такая гибкость делает РУКС особенно подходящими для поэтапных проектов городской застройки и постоянно развивающихся индустриальных парков.
Благодаря высокой надёжности и компактной конструкции РУКС 11 кВ широко используются в различных средненапряженных распределительных системах.
Типичные области применения: жилые кварталы, офисные здания, торговые центры, больницы, университеты, аэропорты, метрополитены и железнодорожные станции, подземные кабельные распределительные системы, производственные предприятия, станции возобновляемых источников энергии, ветропарки, солнечные фотоэлектрические комплексы, центры обработки данных, коммунальные подстанции, горнодобывающие предприятия и инфраструктура умных городов.
Необходимо убедиться в соответствии номинального напряжения РУКС параметрам сети. Хотя 11 кВ является наиболее распространённым распределительным напряжением, также доступно оборудование на 12 кВ, 15 кВ, 24 кВ и 36 кВ в соответствии с региональными стандартами энергетических компаний.
Выключатели нагрузки и силовые выключатели должны безопасно выдерживать как рабочий ток, так и максимальный расчётный ток короткого замыкания электросистемы. Выбор оборудования с достаточной отключающей способностью критически важен для защиты оборудования и безопасности эксплуатации.
Устройства кольцевой сети выпускаются в исполнениях на 2, 3, 4 секции и модульных многосекционных вариантах. Требуемая конфигурация определяется количеством трансформаторных фидеров, кабельных отводов и перспективами дальнейшего расширения.
Современные распределительные сети всё чаще нуждаются в интеллектуальной защите и автоматизации. Покупателям следует проверять поддержку РУКС цифровых реле защиты, электропривода, дистанционной индикации повреждений, связи по протоколу SCADA, совместимости с IEC 61850 и интеграции в интеллектуальные электросети.
Многие страны постепенно вводят ограничения на использование газа SF6 из-за высокого потенциала глобального потепления. Для новых инфраструктурных проектов устройства кольцевой сети без SF6 на основе вакуумного дугогашения и экологически безопасных технологий изоляции становятся предпочтительным долгосрочным решением.
Высококачественные РУКС должны соответствовать общепризнанным международным стандартам: IEC 62271-200, IEC 62271-1, IEC 62271-102, IEC 62271-103, а также действующим локальным требованиям энергетических компаний для гарантии безопасной и надёжной работы.
Правильный монтаж необходим для достижения максимальной надёжности и срока службы оборудования. При планировании проекта нужно предусмотреть достаточное пространство для прокладки кабелей, вентиляции, эксплуатации и доступа при последующем обслуживании, несмотря на компактные габариты РУКС.
Строгое соблюдение требований производителя по монтажу кабельных наконечников и момента затяжки болтов обязательно, поскольку неправильный монтаж кабелей является одной из главных причин преждевременного выхода оборудования из строя.
Несмотря на то что современные РУКС практически не требуют обслуживания, рекомендуется проводить периодические осмотры для проверки целостности корпуса, кабельных соединений, индикаторов давления газа (при наличии), механических блокировок и приводных механизмов.
Энергетическим компаниям, разрабатывающим долгосрочные стратегии управления активами, также стоит учитывать будущие экологические нормативы по SF6 и рассматривать экологически безопасные альтернативные технологии при закупке нового оборудования.
Бурное развитие интеллектуальных сетей, распределённой генерации возобновляемой энергии, инфраструктуры зарядки электромобилей и цифровых подстанций стимулирует постоянное совершенствование устройств кольцевой сети.
Современные интеллектуальные РУКС всё чаще комплектуются датчиками Интернета вещей, системами непрерывного контроля состояния, программным обеспечением прогностического обслуживания, цифровыми регистраторами повреждений, облачными платформами управления активами и функциями дистанционного управления. Данные технологии позволяют энергетикам повышать надёжность сети, снижать расходы на обслуживание и сокращать время реагирования при авариях.
Одновременно распределительное оборудование без SF6 становится перспективным направлением отрасли. Вакуумное дугогашение в сочетании с изоляцией чистым воздухом, твёрдой диэлектрической изоляцией и экологически безопасными газовыми смесями представляет собой устойчивую альтернативу без потери эксплуатационных характеристик и надёжности.
11 кВ устройство кольцевой сети является одним из наиболее надёжных и компактных вариантов средненапряженного распределительного оборудования для современных энергетических распределительных систем. Способность быстро локализовать повреждения, поддерживать непрерывное электроснабжение благодаря топологии кольцевой сети и поддерживать автоматизацию интеллектуальных сетей делают его незаменимым элементом быстро развивающейся городской инфраструктуры.
Независимо от того, проектируете ли вы жилой район, модернизируете коммунальную распределительную сеть, строите объект возобновляемых источников энергии или создаёте интеллектуальный индустриальный парк, правильный выбор РУКС 11 кВ с подходящим номинальным напряжением, схемой защиты, функциями интеллектуального управления и экологически безопасной технологией изоляции значительно повысит надёжность системы, снизит расходы на обслуживание и обеспечит стабильное распределение электроэнергии на десятилетия вперёд.
