Современные высотные здания и объекты экологического строительства нуждаются в электросистемах, обеспечивающих высочайшую безопасность, энергоэффективность и экологичность. По мере вертикального расширения городской застройки и повсеместного введения сертификатов экологических зданий LEED, BREEAM, WELL, а также региональных энергетических норм сухие трансформаторы стали предпочтительным решением для внутреннего распределения электроэнергии.
В отличие от традиционных масляных трансформаторов сухие трансформаторы отличаются высокой пожаробезопасностью, минимальными потребностями в техническом обслуживании, отсутствием рисков утечек масла и компактными габаритами для монтажа. Благодаря этим преимуществам они идеально подходят для бизнес-центров, жилых небоскребов, больниц, аэропортов, отелей, дата-центров, вузов и многофункциональных комплексов, где одинаково важны безопасность и экологичность.
Данное руководство описывает принцип работы сухих трансформаторов, причины их широкого применения в высотных и экологических строительных проектах, а также ключевые технические параметры, которые инженеры, подрядчики EPC, застройщики и консультанты должны учитывать при выборе поставщика.
Сухой трансформатор – это силовой трансформатор, обмотки которого изолируются и охлаждаются воздухом или твердыми изоляционными материалами (эпоксидная или литая смола), а не минеральным или синтетическим изоляционным маслом. Отсутствие горючей жидкости обеспечивает значительно более высокую пожаробезопасность и позволяет монтировать оборудование непосредственно внутри эксплуатируемых зданий.
Наиболее распространенные технологии изготовления сухих трансформаторов: трансформаторы с литой смолой (CRT), трансформаторы с вакуумно-нагнетательной пропиткой (VPI), а также вентилируемые или герметичные сухие трансформаторы для легких коммерческих нагрузок.

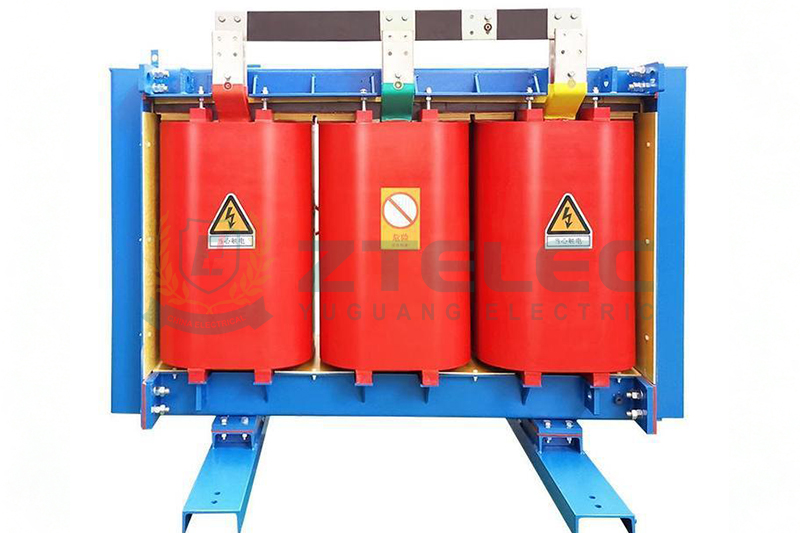

Трансформаторы с литой смолой производятся путем вакуумной заливки обмоток эпоксидной смолой, благодаря чему обладают высокой устойчивостью к влаге, пыли, сырости и промышленным загрязнениям. Трансформаторы VPI проходят многоэтапную вакуумную пропитку изоляционным лаком, сочетая оптимальные эксплуатационные характеристики и доступную стоимость. Вентилируемые сухие трансформаторы являются экономичным вариантом для контролируемых внутренних помещений с низким уровнем внешних нагрузок.
Поскольку сухие трансформаторы не содержат масла, отпадает необходимость в устройстве пожаробезопасных камер для трансформаторов, маслосборных ям, систем защиты от разливов и сложных экологических защитных конструкций, обязательных для масляных трансформаторов.
Противопожарная защита – один из важнейших критериев при проектировании высотных объектов. Строительные нормы всех стран вводят строгие ограничения на монтаж масляных трансформаторов внутри эксплуатируемых зданий из-за риска возгорания, взрыва и утечек масла.
В сухих трансформаторах используются самозатухающие или негорючие изоляционные системы, значительно снижающие пожарную опасность. Это позволяет устанавливать трансформаторы на технических этажах, в электропомещениях, подвалах, крышных технических блоках и рядом с лифтами или жилыми зонами без монтажа масштабных противопожарных конструкций.
Для офисных башен, отелей, больниц и жилых небоскребов сухие трансформаторы упрощают соблюдение противопожарных норм, снижают стоимость страхования и повышают общую безопасность объекта.
Каждый квадратный метр внутри высотного здания имеет высокую коммерческую ценность. Компактные габариты сухих трансформаторов позволяют размещать электрооборудование ближе к центрам нагрузок, сокращать длину кабелей, снижать падение напряжения и повышать эффективность распределения электроэнергии.
Без маслосборных и герметичных конструкций помещения для трансформаторов получаются меньшими и легче интегрируются в общую планировку здания. Это дает архитекторам и инженерам по системам МЕР большую гибкость при проектировании электроснабжения сложных вертикальных комплексов.
Традиционные масляные трансформаторы всегда несут угрозу утечек масла, способных загрязнить фундамент здания, подземные воды и окружающую инфраструктуру. Устранение экологических загрязнений обходится дорого и сопряжено с перебоями в эксплуатации, особенно в плотной городской застройке.
Сухие трансформаторы полностью исключают данную проблему, поэтому они особенно подходят для подземных подстанций, подвальных помещений, экологически чувствительных объектов и проектов с строгими требованиями устойчивого развития.
Сухие трансформаторы требуют значительно меньшего обслуживания по сравнению с масляными аналогами, поскольку отсутствует изоляционное масло, которое нужно отбирать на пробы, фильтровать, заменять и контролировать.
Плановое обслуживание ограничивается периодической очисткой, тепловыми проверками, измерением сопротивления изоляции и визуальным осмотром. Сокращение работ по обслуживанию снижает эксплуатационные расходы и минимизирует простои оборудования на весь срок службы здания.
Системы сертификации экологических зданий все чаще рекомендуют использовать экологически безопасные строительные материалы и энергоэффективное электрооборудование. Сухие трансформаторы отвечают этим целям: они не используют изоляционное масло, снижают экологические риски и повышают безопасность внутренних пространств.
Многие производители предоставляют экологические декларации продукции (EPD), документы о содержании вторичных материалов и сертификаты энергоэффективности, необходимые для отчетности при сертификации объектов.
Современные премиальные сухие трансформаторы оснащаются сердечниками из аморфного сплава или высококачественной электротехнической стали, что значительно снижает холостые и нагрузочные потери по сравнению с классическими конструкциями трансформаторов.
Большинство моделей соответствуют международным нормам энергоэффективности: DOE 2016, EU Ecodesign Tier 2, стандарты IEC и другим региональным требованиям к минимальной эффективности. Снижение потерь трансформатора напрямую сокращает эксплуатационные расходы здания и улучшает показатели энергетической производительности.
Сухие трансформаторы изготавливаются преимущественно из перерабатываемых компонентов: стали, меди, алюминия и эпоксидной смолы. По окончании срока службы не требуется утилизация изоляционного масла.
Это поддерживает принципы цикличной экономики и помогает застройщикам снизить экологический след строительных материалов на всем жизненном цикле объекта.
Современные трансформаторы с литой смолой имеют оптимизированную конструкцию магнитного сердечника, производятся с высокой точностью и могут комплектоваться шумозащитными кожухами для минимизации рабочего шума.
Низкий уровень акустического воздействия особенно важен для многофункциональных комплексов, где помещения для трансформаторов расположены рядом с офисами, жилыми квартирами, отелями, школами, больницами и другими объектами с повышенными требованиями к тишине.
Выбор подходящего сухого трансформатора требует тщательного анализа графика электрических нагрузок здания, условий монтажа и перспектив расширения мощностей в будущем.
Класс изоляции обычно выбирают F (155 °C) или H (180 °C) в зависимости от рабочей температуры и расчетных нагрузок. Степень защиты кожуха подбирается под условия эксплуатации: IP23 стандартно используется для внутренних электропомещений, для влажных, пыльных или полуоткрытых участков рекомендуются более высокие классы IP.
Энергоэффективность оборудования должна соответствовать местным нормативам и целям проекта по устойчивому развитию; при максимальной экономии энергии стоит выбирать модели с сердечником из аморфного сплава.
Уровень шума критически важен при монтаже рядом с жилыми зонами. Для объектов в сейсмоактивных регионах требуются сертифицированные сейсмоустойчивые конструкции трансформаторов, выдерживающие сейсмические нагрузки.
Здания с дата-центрами, больницами, коммерческой ИТ-инфраструктурой или системами светодиодного освещения нуждаются в трансформаторах с коэффициентом K, рассчитанных на воздействие гармонических токов от нелинейных нагрузок.
В заключение, трансформаторы должны соответствовать действующим международным стандартам IEC 60076-11, IEEE, ANSI, NFPA или местным строительным нормам в зависимости от географии реализации проекта.
Подбор квалифицированного производителя не менее важен, чем выбор самого трансформатора. График строительства высотных объектов обычно предельно сжат, поэтому требуется четкая координация между строителями, электромонтажниками и механиками.
Надежный поставщик обязан предоставить полные протоколы заводских типовых испытаний, сертификаты типовых испытаний, документацию по контролю качества и сертификаты соответствия, запрашиваемые консультантами и заказчиками проектов.
Часто требуются индивидуальные размеры кожухов, специальные выводы для кабелей и персонализированная конфигурация трансформаторов для размещения в стесненных технических помещениях.
Поставщик также должен предоставлять документацию для сертификации экологических зданий: экологические декларации продукции, сведения о содержании вторичных материалов, сертификаты эффективности и другие бумаги, необходимые при получении сертификатов LEED или BREEAM.

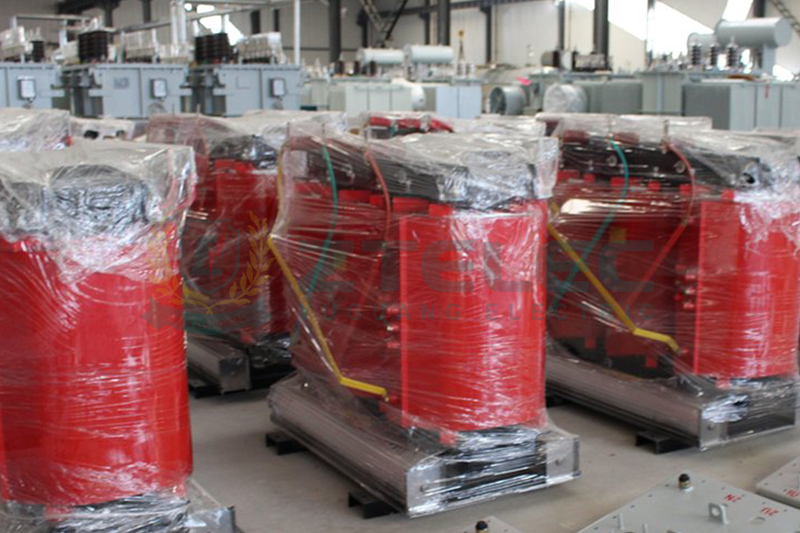

Не менее важна логистическая компетенция поставщика. Высотные проекты предполагают поэтапную поставку, синхронизированную с графиком строительства, что позволяет поднимать трансформаторы на верхние этажи до монтажа внешних фасадных панелей.
Сухие трансформаторы широко используются в коммерческих офисных зданиях, жилых башнях, больницах, аэропортах, вузах, отелях, торговых центрах, конгресс-холлах, промышленных объектах, проектах возобновляемой энергетики, метрополитенах, дата-центрах, интеллектуальных зданиях и экологически сертифицированных комплексах, где требуется безопасное, эффективное и стабильное внутреннее распределение электроэнергии.
Сухие трансформаторы стали отраслевым стандартом для высотных и экологических строительных проектов, поскольку объединяют в одном решении исключительную пожаробезопасность, компактный монтаж, экологичность, высокую энергоэффективность и минимальные затраты на обслуживание.
Будь то коммерческий комплекс с сертификатом LEED Platinum, современная больница, многофункциональный небоскреб или интеллектуальный офисный центр – сухие трансформаторы обеспечивают инженерам и застройщикам стабильную долгосрочную работу и помогают проектам достигать все более строгих целей устойчивого развития.
Если на ранней стадии проектирования правильно подобрать класс изоляции, степень защиты кожуха, уровень энергоэффективности, устойчивость к гармоникам и квалификацию поставщика, проектная команда избежит дорогостоящих переделок, повысит эксплуатационную надежность и обеспечит долгосрочное соответствие электротехническим и экологическим строительным нормам.
