Маслонаполненные трансформаторы по-прежнему играют ключевую роль в современных системах распределения электроэнергии. Энергетические компании, промышленные объекты, проекты возобновляемых источников энергии, коммерческие здания и инфраструктурные разработки полностью зависят от таких трансформаторов для стабильной и эффективной подачи электроэнергии. Отличные показатели охлаждения, высокая надежность и выгодная стоимость за весь срок эксплуатации делают их одним из наиболее широко используемых типов трансформаторов в мире.
В связи с ростом глобального спроса на электросетевое оборудование в 2026 году покупатели уделяют больше внимания техническим характеристикам трансформаторов, качеству изготовления, требованиям к сертификации, эксплуатационным расходам и стратегиям технического обслуживания. Приобретение подходящего трансформатора больше не сводится к поиску минимальной цены предложения. Напротив, покупателям необходимо оценивать долгосрочную производительность, энергоэффективность, соответствие международным стандартам и компетенции поставщика.

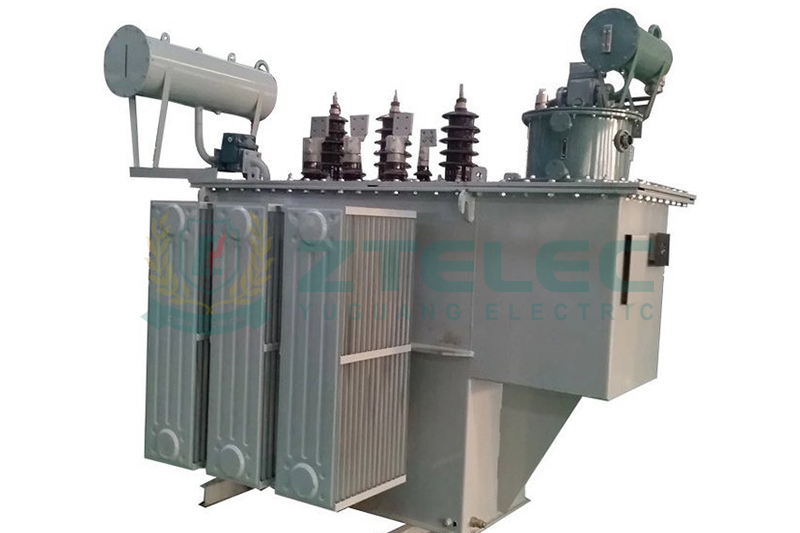

Данный подробный раздел часто задаваемых вопросов отвечает на наиболее распространенные запросы подрядчиков по инженерно-строительным работам, энергетических компаний, инженерных консультантов, дистрибьюторов и конечных промышленных потребителей. Независимо от того, приобретаете ли вы распределительный трансформатор для завода или мощный силовой трансформатор для подстанции энергетической компании, это руководство поможет разобраться в технических и коммерческих факторах, определяющих выбор оборудования.
Перед сравнением цен и запросом коммерческих предложений покупателям сначала следует изучить основные технические параметры маслонаполненного трансформатора. В следующих вопросах рассмотрены важнейшие характеристики, применяемые в международных проектах распределения электроэнергии.

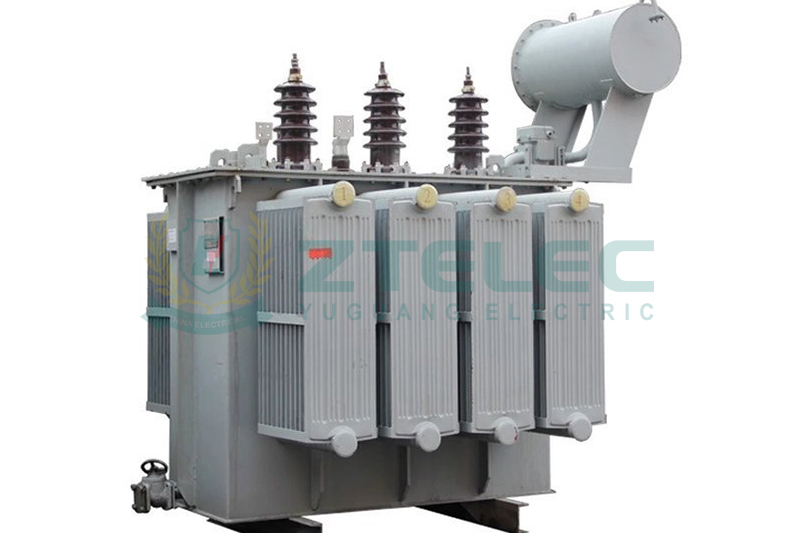

Маслонаполненный трансформатор, также именуемый трансформатором с заливкой маслом — это электрический трансформатор, магнитопровод и обмотки которого полностью погружены в изоляционное масло. Масло выполняет две важнейшие функции: обеспечивает электрическую изоляцию и одновременно отводит тепло от обмоток трансформатора.
Данная конструкция позволяет трансформатору непрерывно работать при высоких электрических нагрузках с сохранением стабильной рабочей температуры. Именно поэтому маслонаполненные трансформаторы являются предпочтительным решением для средне- и высоковольтных систем распределения электроэнергии по всему миру.
По сравнению с другими технологиями трансформаторостроения маслонаполненные модели демонстрируют отличные тепловые показатели, проверенную надежность и меньшие эксплуатационные расходы за весь срок службы. Эти преимущества объясняют их статус стандартного варианта для энергетических предприятий и промышленных электросетей.
Несмотря на одинаковое электрическое назначение, оба типа трансформаторов разработаны для разных условий эксплуатации. Выбор подходящей модели зависит от места монтажа, требований пожарной безопасности, планов по техническому обслуживанию и бюджета проекта.
Маслонаполненные трансформаторы используют изоляционное масло для охлаждения и изоляции. Благодаря этому они обладают более высокой эффективностью, широким диапазоном мощностей, повышенной перегрузочной способностью и меньшей стоимостью приобретения. Их чаще всего устанавливают на открытом воздухе на подстанциях, объектах возобновляемой энергетики, промышленных площадках и сетях энергоснабжения.
Сухие трансформаторы используют воздух вместе с твердыми изоляционными материалами вместо масла. Они исключают риски утечки масла и обеспечивают повышенный уровень пожарной безопасности. Поэтому их широко монтируют внутри торговых центров, больниц, школ, аэропортов, центров обработки данных и других объектов с повышенными требованиями к противопожарной защите.
Ни один из вариантов не является универсально лучшим. Инженерам следует выбирать тип трансформатора исходя из технических требований, условий окружающей среды, местных нормативов и общей стоимости за весь срок эксплуатации.
Маслонаполненные трансформаторы производятся в чрезвычайно широком диапазоне мощностей. Малые распределительные модели начинаются с отметки 30 кВА, а мощные силовые трансформаторы имеют мощность свыше нескольких сотен МВА.
Для коммерческих и промышленных распределительных сетей наиболее распространены номиналы 100 кВА, 250 кВА, 500 кВА, 630 кВА, 800 кВА, 1000 кВА, 1250 кВА, 1600 кВА, 2000 кВА и 2500 кВА. Такие модели активно используются на заводах, торговых центрах, больницах, жилых комплексах и объектах возобновляемой энергетики.
Подстанции энергетических компаний и линии передачи электроэнергии часто требуют значительно более мощных трансформаторов номиналом 5 МВА, 10 МВА, 20 МВА, 40 МВА и выше. Необходимая мощность оборудования всегда определяется профессиональными расчетами нагрузок и планированием перспективного расширения сети.
Правильный выбор класса напряжения — один из важнейших этапов подбора параметров трансформатора. Оборудование должно соответствовать как параметрам местной электросети, так и системе распределения электроэнергии проекта.
Стандартные средневольтные распределительные сети работают на напряжениях 6 кВ, 10 кВ, 11 кВ, 20 кВ, 22 кВ, 33 кВ или 35 кВ. Высоковольтные линии передачи обычно используют классы 66 кВ, 110 кВ, 132 кВ, 220 кВ и выше в зависимости от национальных энергетических стандартов.
Международным покупателям необходимо подтвердить требуемые номиналы напряжения перед запросом коммерческих предложений. Разные страны используют собственные электротехнические нормативы, а неверно указанные параметры напряжения могут потребовать полной переработки конструкции трансформатора.
Сотрудничество с опытным производителем трансформаторов на ранней стадии инженерных работ позволяет избежать ошибок в характеристиках и сократить срок поставки оборудования.
Эффективность охлаждения напрямую влияет на надежность и срок службы трансформатора. Производители подбирают разные типы охлаждения в зависимости от мощности оборудования и предполагаемых условий эксплуатации.
Наиболее распространенный вариант — ONAN (естественная циркуляция масла, естественное воздушное охлаждение). Система работает за счет естественной циркуляции масла и воздушного потока, идеально подходит для малых и средних распределительных трансформаторов со стабильными нагрузками.
Для более мощных моделей производители рекомендуют схему ONAF (естественная циркуляция масла, принудительное воздушное охлаждение). Вентиляторы улучшают отвод тепла и повышают допустимую нагрузку трансформатора в периоды пикового потребления.
Очень крупные силовые трансформаторы оснащаются системами OFAF (принудительная циркуляция масла, принудительное воздушное охлаждение) или OFWF (принудительная циркуляция масла, принудительное водяное охлаждение). Эти продвинутые решения поддерживают стабильную рабочую температуру при длительных высоких нагрузках и повышают долгосрочную надежность оборудования.
В современном трансформаторостроении широко применяются как медные, так и алюминиевые обмотки. Каждый материал имеет уникальные технические и экономические преимущества.
Медные обмотки обладают более высокой электропроводностью, меньшими энергетическими потерями, повышенной механической прочностью и устойчивостью к нагрузкам при коротких замыканиях. Несмотря на более высокую стоимость трансформаторов на медной основе, они обеспечивают снижение эксплуатационных расходов за весь период эксплуатации.
Алюминиевые обмотки отличаются меньшей первоначальной стоимостью приобретения и сниженным весом трансформатора. Их выбирают для проектов с ограниченным инвестиционным бюджетом и стабильными легкими нагрузками.
При принятии итогового решения покупателям стоит сравнивать не только стоимость сырья, но и энергоэффективность, объем технического обслуживания, расчетный срок службы и общую стоимость за весь цикл эксплуатации. Во многих долгосрочных промышленных проектах инвестиция в медные обмотки приносит большую экономическую выгоду за десятилетия работы.
После определения базовых технических характеристик большинство покупателей сосредотачиваются на стоимости проекта и выборе поставщика. Однако минимальное ценовое предложение не всегда означает максимальную выгоду. Понимание принципов расчета цен производителями помогает точнее сравнивать предложения и исключать непредвиденные расходы во время реализации проекта.
Большинство маслонаполненных трансформаторов заполняют минеральным изоляционным маслом благодаря высокой диэлектрической прочности, стабильным охлаждающим свойствам и выгодной стоимости. Минеральное масло является отраслевым стандартом на протяжении десятилетий и остается предпочтительным вариантом для большинства энергетических и промышленных объектов.
В последние годы растет популярность натуральных и синтетических эфирных изоляционных жидкостей. Эти экологически безопасные аналоги имеют более высокую температуру воспламенения, лучшую биодеградацию и меньше негативного воздействия на окружающую среду по сравнению с обычным минеральным маслом.
Многие проекты возобновляемой энергетики, торговые здания, тоннели, аэропорты и экологически чувствительные объекты сейчас комплектуют трансформаторами на эфирной жидкости для повышения пожарной безопасности и снижения экологических рисков. Несмотря на рост первоначальных инвестиций, эфирные составы сокращают долгосрочные эксплуатационные риски и помогают проектам соответствовать строгим экологическим нормативам.
Стоимость трансформатора зависит от ряда технических и коммерческих параметров. Наибольшее влияние оказывают мощность и класс напряжения — они напрямую определяют объем электротехнической стали, меди, изоляционных материалов и трансформаторного масла, необходимых для производства.
Другие важные ценовые факторы: материал обмоток, система охлаждения, конструкция переключателя ответвлений, корпус, степень защиты, системы мониторинга, дополнительные комплектующие и соответствие международным стандартам. Индивидуальные проекты требуют дополнительных инженерных расчетов и заводских испытаний, что также увеличивает итоговую стоимость.
Котировки зависят и от цен на сырье. Колебания стоимости меди, электротехнической стали, трансформаторного масла и транспортных расходов приводят к заметным изменениям цен на протяжении года. Поэтому покупателям рекомендуется сравнивать предложения за один временной период.
Медь значительно дороже алюминия, поэтому трансформаторы на медных обмотках стоят на 15–30% больше аналогов одинаковой мощности с алюминиевыми обмотками. Точная разница зависит от мощности оборудования, конструкции обмоток и мировых цен на металлы.
Несмотря на высокие первоначальные затраты, медные трансформаторы демонстрируют меньшие электрические потери, повышенную перегрузочную способность и более длительный срок службы. Эти преимущества позволяют снизить эксплуатационные расходы на много лет непрерывной работы.
Для проектов с ограниченным бюджетом или легкими стабильными нагрузками алюминиевые обмотки выступают практичным экономичным решением. Покупателям следует оценивать общую стоимость за весь срок эксплуатации, а не сравнивать только цену приобретения.
Предоставление полного пакета технических характеристик — самый эффективный способ получить корректную ценовую котировку. Неполная информация часто приводит к пересмотру цен или переделке конструкции на поздних стадиях проекта.
Стандартный запрос должен содержать: мощность трансформатора, первичное и вторичное напряжение, частоту, группу соединения обмоток, импеданс, требования к переключателю ответвлений, тип охлаждения, место монтажа, температуру окружающей среды, высоту над уровнем моря, степень защиты корпуса и применимые стандарты.
Покупателям также нужно указать необходимость дополнительных комплектующих. Популярные опции: переключатели ответвлений под нагрузкой, системы онлайн-мониторинга, индикаторы температуры, реле Бухгольца, клапаны сброса давления, распределительные коробки и интерфейсы удаленной связи.
Если производитель получает полную информацию о проекте на этапе запроса предложения, он сможет подобрать оптимальную конфигурацию трансформатора и свести к минимуму инженерные доработки и задержки поставки.
Да. Разные страны и регионы используют собственные электротехнические нормативы, эти требования определяют конструкцию трансформатора, порядок испытаний, пакет документации и расходы на сертификацию.
Многие международные проекты соответствуют стандарту IEC 60076. Объекты США и Канады обычно требуют соблюдения норм ANSI или IEEE. Другие государства используют национальные стандарты: австралийский AS, южноафриканский NRS и дополнительные внутренние нормативы энергетических компаний.
Трансформаторы, изготовленные для разных рынков, имеют разрешенные изоляционные зазоры, предельные значения перегрева, процедуры заводских испытаний и комплект документации. Сертифицированное оборудование стоит дороже стандартных внутренних моделей из-за дополнительных инженерных работ и испытаний.
Покупателям нужно определить требуемые стандарты до запроса ценовых предложений — это исключает переделку конструкции и гарантирует соответствие поставляемого трансформатора местным нормативам.
Время производства зависит от мощности трансформатора, сложности конструкции и текущей загрузки завода. Стандартные распределительные трансформаторы изготавливаются за 4–8 недель, а крупные силовые модели требуют нескольких месяцев.
Международная доставка также зависит от способа перевозки, порта назначения, таможенного оформления и внутренней транспортировки. Негабаритные трансформаторы нуждаются в специальных тягачах, грузоподъемных кранах и логистике для крупногабаритных грузов, что увеличивает транспортные расходы.
Чтобы снизить проектные риски, покупателям стоит обсудить сроки производства, схемы доставки и расчетные даты прибытия с производителем до оформления заказа. Заранее спланированная логистика исключает задержки на этапе строительства.
Да. Одновременная покупка основного оборудования и необходимых запасных частей является практичным решением, повышающим долгосрочную надежность оборудования и сокращающим простои при техническом обслуживании.
Стандартный набор запчастей: проходные изоляторы, прокладки, силикагелевые дыхательные устройства, индикаторы температуры, указатели уровня масла, вентиляторы охлаждения, предохранительные клапаны давления и уплотнительные элементы. Эти детали недороги при совместной закупке с трансформатором, но их отдельный заказ требует длительных сроков поставки.
Для критически важных подстанций, центров обработки данных, объектов возобновляемой энергетики и промышленных производственных линий постоянный запас ключевых запчастей значительно сокращает расходы на обслуживание и сводит к минимуму внеплановые отключения на весь срок работы трансформатора.
Регулярное качественное обслуживание необходимо для обеспечения безопасности, надежности и длительного срока службы маслонаполненного трансформатора. Несмотря на то что современные модели рассчитаны на десятилетия работы, плановые осмотры и контроль состояния предотвращают внезапные поломки и сокращают дорогостоящие простои.
В следующих вопросах рассмотрены основные процедуры обслуживания, которые должны знать международные покупатели и операторы после монтажа трансформатора.
Большинство маслонаполненных трансформаторов требуют комплексного осмотра не реже одного раза в год. Оборудование, работающее на критических объектах или в агрессивных условиях окружающей среды, нуждается в более частых проверках.
Стандартное обслуживание включает контроль состояния трансформаторного масла, осмотр внешних комплектующих, проверку электрических соединений, диагностику систем охлаждения и подтверждение исправности защитных устройств.
Для промышленных предприятий, объектов возобновляемой энергетики и подстанций графики обслуживания формируются с учетом режима нагрузок, условий внешней среды и рекомендаций производителя.
Изоляционное масло выполняет ключевую функцию в работе трансформатора, обеспечивая изоляцию и отвод тепла, поэтому контроль качества масла — одна из важнейших процедур обслуживания.
В общем случае лабораторный анализ масла проводят каждые 1–2 года. Стандартные испытания включают проверку диэлектрической прочности, содержания влаги, кислотного числа, межфазного натяжения и анализ растворенных газов.
Если тесты выявляют серьезное разрушение масла, операторы производят фильтрацию, регенерацию или полную замену жидкости. Полная замена требуется только при выходе показателей масла за допустимые эксплуатационные нормы.
Раннее обнаружение дефектов предотвращает внезапные поломки и дорогостоящие перерывы в подаче электроэнергии. Современные методики обслуживания все чаще опираются на технологии контроля состояния, а не только традиционные визуальные осмотры.
Анализ растворенных газов (АРГ) — один из наиболее распространенных методов диагностики внутренних неисправностей трансформатора. По составу газов, растворенных в масле, инженеры определяют перегрев, разрушение изоляции, частичные разряды и дефекты обмоток.
Другие методы диагностики: измерение сопротивления изоляции, контроль сопротивления обмоток, проверка частичных разрядов, инфракрасная тепловая съемка и системы онлайн-мониторинга. Комплексное применение этих технологий позволяет полноценно оценить техническое состояние трансформатора.
Маслонаполненные трансформаторы в нормальном режиме издают слабый рабочий шум, вызванный вибрацией магнитопровода и электромагнитными силами. Однако резкое усиление шума или нехарактерная вибрация сигнализируют о возможной неисправности.
Основные причины: ослабление крепления магнитопровода, деформация обмоток, механические повреждения, перегруз, нарушения условий монтажа или внутренние электрические дефекты.
При обнаружении постороннего шума или вибрации операторам нужно немедленно организовать профессиональный осмотр. Инженеры анализируют рабочие параметры, проверяют механические детали, измеряют электрические характеристики и определяют возможность безопасной дальнейшей эксплуатации оборудования.
Игнорирование посторонних звуков и вибраций приводит к более серьезным поломкам, длительным отключениям и росту расходов на ремонт.
Высококачественный маслонаполненный трансформатор имеет расчетный срок службы 25–35 лет при стандартных условиях эксплуатации. При регулярном обслуживании и соблюдении допустимых нагрузок многие модели работают надежно значительно дольше.
Фактический срок эксплуатации зависит от множества факторов: рабочая температура, процент нагрузки, старение изоляции, качество масла, частота обслуживания, качество изготовления и условия окружающей среды.
Трансформаторы, постоянно работающие при высоких температурах или частых перегрузках, подвержены ускоренному старению изоляции. Поэтому грамотное регулирование нагрузок и профилактическое обслуживание критически важны для продления срока службы оборудования.
Сезонные изменения погоды влияют на режим работы трансформатора, поэтому процедуры обслуживания корректируются под климатические и внешние факторы.
В жаркий летний период операторам нужно внимательно следить за температурой масла, работой радиаторов, вентиляторов охлаждения и уровнем нагрузки трансформатора. Высокая температура окружающей среды в сочетании с тяжелыми нагрузками увеличивает тепловую нагрузку и ускоряет износ изоляции.
Зимой обслуживающим бригадам проверяют дыхательные системы, устройства защиты от влаги и изменение вязкости масла. В регионах с экстремально низкими температурами особое внимание уделяют предотвращению образования конденсата и стабильной работе механических узлов.
Адаптация процедур обслуживания под сезонные условия повышает надежность трансформатора и снижает риск внеплановых остановок.
Для важных электросетевых объектов системы онлайн-мониторинга получают все большее распространение. Такие комплексы позволяют операторам непрерывно отслеживать состояние трансформатора и выявлять потенциальные дефекты до возникновения поломок.
Стандартная система онлайн-мониторинга измеряет следующие параметры: температура масла, температура обмоток, уровень масла, концентрация растворенных газов, содержание влаги, нагрузочный ток и рабочий статус оборудования.
Для подстанций энергетических компаний, объектов возобновляемой энергетики, центров обработки данных, горнодобывающих предприятий и крупных промышленных проектов онлайн-мониторинг дает существенные преимущества: поддерживает прогностическое обслуживание, повышает эффективность управления оборудованием и снижает риск внезапных отключений электроэнергии.
Маслонаполненные трансформаторы остаются одним из важнейших узлов глобальных систем распределения электроэнергии. Высокая надежность, повышенная перегрузочная способность, гибкий диапазон мощностей и проверенная эксплуатационная производительность делают их предпочтительным выбором для энергетических компаний, промышленности, проектов возобновляемой энергетики и инфраструктурного строительства.
Однако правильный выбор трансформатора требует тщательного анализа технических характеристик, классов напряжения, материалов обмоток, систем охлаждения, требований к сертификации и общей стоимости за весь срок эксплуатации. Профессиональная оценка перед закупкой помогает покупателям избежать необоснованных расходов и гарантирует долгосрочную стабильную работу оборудования.
Для международных покупателей успешная закупка трансформаторов зависит не только от выгодной цены, но и от выбора опытного производителя с развитыми инженерными компетенциями, строгим контролем качества и комплексной послепродажной поддержкой.
Независимо от того, связан ли ваш проект с распределительной сетью, промышленным заводом, солнечной электростанцией, ветропарком или подстанцией энергетической компании, понимание характеристик трансформаторов, факторов ценообразования и требований к обслуживанию необходимо для безопасной, эффективной и устойчивой работы электросистемы.
ZTELEC Yuguang Electric Technology, основана в 2014 году, опирается на государственный промышленный опыт и предоставляет надежные энергетические решения по всему миру.
