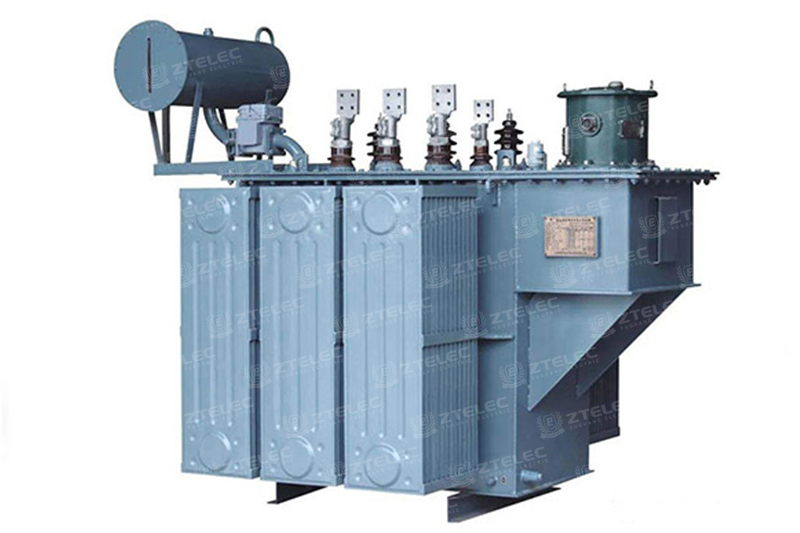

ZTELEC Electric Technology (Zhengzhou) Co., Ltd. производит надежные масляные трансформаторы для распределения электроэнергии, подстанций, промышленных объектов, проектов возобновляемых источников энергии и сетей коммунального электроснабжения. В масляных трансформаторах трансформаторное масло выступает одновременно изолирующей и охлаждающей средой, обеспечивая эффективный отвод тепла, стабильные электрические характеристики и надежную долгосрочную эксплуатацию.

По сравнению с сухими трансформаторами масляные трансформаторы особенно подходят для систем распределения средней и большой мощности, где требуется эффективное охлаждение, высокая надежность и экономичная эксплуатация.

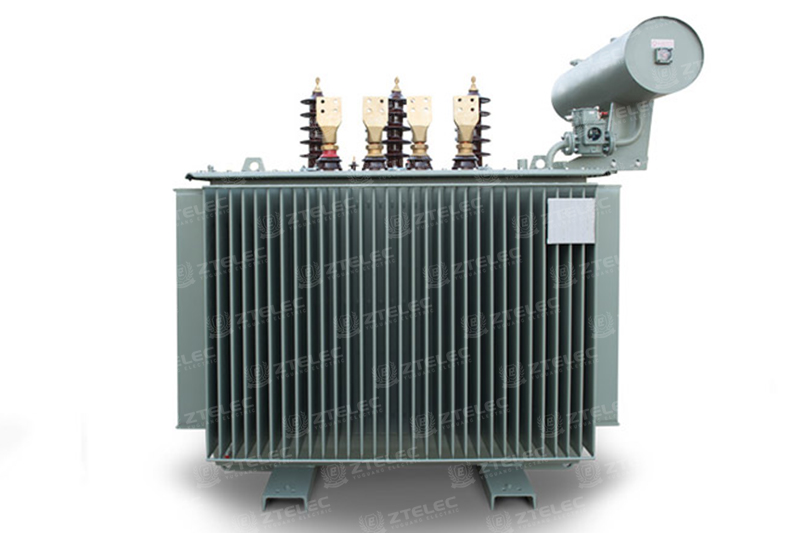

Конструкция масляного трансформатора

Основные узлы масляного трансформатора включают магнитопровод, обмотки, трансформаторное масло, бак и вводы. Магнитопровод создает путь с малым магнитным сопротивлением для магнитного потока, а обмотки формируют электромагнитное поле, необходимое для преобразования напряжения.

Обмотки изготовлены из высокопрочного эмалированного провода или провода с бумажной изоляцией и тщательно изолированы в соответствии с номинальным напряжением трансформатора. С ростом напряжения система изоляции проектируется с соблюдением требуемых изоляционных расстояний и применением соответствующих материалов для безопасной и надежной работы.

Вводы обеспечивают изолированное соединение между обмотками трансформатора и внешней распределительной сетью. Магнитопровод и обмотки трансформатора погружены в изоляционное масло, которое поглощает тепло, выделяющееся при работе, и передает его баку и системе охлаждения трансформатора.

Принцип работы масляного трансформатора

В процессе работы электрическая энергия передается между первичной и вторичной обмотками за счет электромагнитной индукции. Тепло, выделяемое магнитопроводом и обмотками, поглощается трансформаторным маслом. Нагретое масло циркулирует естественной конвекцией, отводя тепло от активной части к баку и внешним охлаждающим поверхностям.

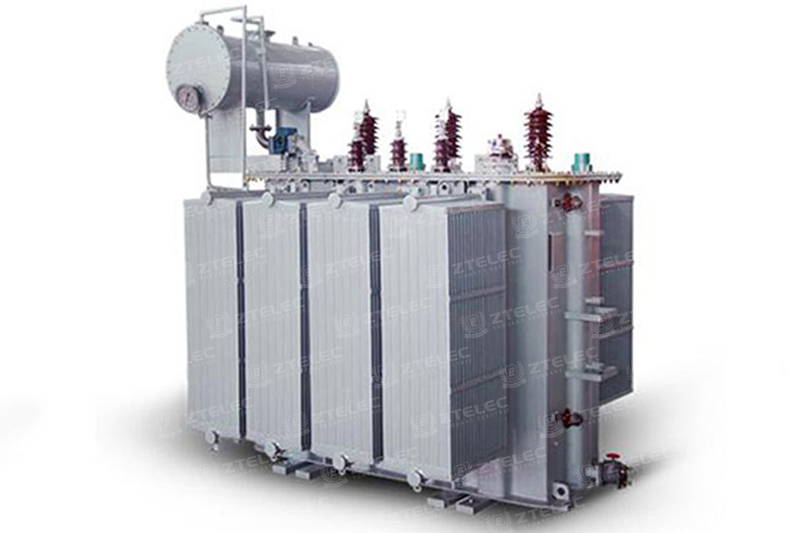

У трансформаторов малой мощности тепло рассеивается непосредственно через поверхность бака. Масляные трансформаторы большой мощности комплектуются гофрированными баками или внешними радиаторами для увеличения площади охлаждения и улучшения тепловых характеристик.

Сферы применения масляных трансформаторов

Масляные трансформаторы широко применяются в распределительных электрических сетях, подстанциях, промышленных предприятиях, проектах возобновляемых источников энергии, коммерческих объектах и системах коммунального электроснабжения. Высокая мощность и эффективное охлаждение делают их подходящими для объектов, требующих непрерывного и стабильного электроснабжения.

Они могут устанавливаться на земле, трансформаторных платформах, бетонных фундаментах и других подходящих открытых площадках согласно требованиям проекта. Решения на базе масляных трансформаторов часто используются для распределения электроэнергии коммунальными службами, промышленного электроснабжения, солнечных и ветровых электростанций, а также инфраструктурных проектов.

Преимущества масляных трансформаторов

Масляные трансформаторы обеспечивают эффективный отвод тепла и надежную изоляцию, что делает их подходящими для сложных условий распределения электроэнергии. Эффективная система охлаждения способствует поддержанию температур обмоток и магнитопровода в допустимых пределах, обеспечивая стабильную работу и увеличивая срок службы трансформатора.

Для мощных энергосистем правильно подобранные масляные трансформаторы позволяют снизить энергетические потери и повысить общую эффективность распределения электроэнергии. Отработанная конструкция и относительно простой принцип охлаждения обеспечивают надежную эксплуатацию и экономичность в течение всего жизненного цикла.

Ключевые особенности масляных трансформаторов ZTELEC

Полностью герметичная конструкция бака

Полностью герметичный трансформатор имеет полностью маслонаполненную герметичную конструкцию. Гофрированный бак компенсирует изменение объема трансформаторного масла при колебаниях температуры за счет упругого расширения и сжатия гофрированных стенок.

Герметичная конструкция исключает прямой контакт трансформаторного масла с влагой и кислородом атмосферы, снижая окисление масла и загрязнение влагой. Это повышает надежность изоляции и уменьшает объем технического обслуживания при нормальной эксплуатации.

Высококачественный магнитопровод из текстурированной кремнистой стали

Магнитопровод трансформатора изготовлен из высококачественных холоднокатаных листов текстурированной кремнистой стали. Автоматическая поперечная резка и технология ступенчатого перекрытия листов оптимизируют распределение магнитного потока внутри магнитопровода.

Оптимизированная конструкция магнитопровода снижает вибрацию, уровень шума и потери холостого хода, повышая энергоэффективность и обеспечивая стабильные характеристики трансформатора.

Надежные обмотки трансформатора

Обмотки изготовлены из высокопрочного эмалированного провода или провода с бумажной изоляцией. В зависимости от конструкции трансформатора применяются цилиндрические или дисковые обмотки, обеспечивающие равномерное распределение ампер‑витков и оптимальную компоновку изоляции.

Тщательно спроектированная конструкция обмоток обладает высокой механической прочностью и повышенной устойчивостью к силам короткого замыкания, гарантируя надежную работу при тяжелых электрических режимах.

Конструкция активной части против ослабления крепления

Активная часть трансформатора имеет усиленную конструкцию против ослабления креплений. На ключевых точках крепления установлены контргайки для повышения механической устойчивости. Конструкция без подвеса магнитопровода предотвращает ослабление элементов при дальних транспортировках и погрузочно‑разгрузочных операциях.

Гофрированный бак без традиционного расширителя

В полностью герметичном исполнении гофрированный бак заменяет традиционный расширитель масла. Гофрированные стенки бака расширяются и сжимаются при изменении объема трансформаторного масла, изолируя масло от атмосферы.

Данная конструкция снижает риск попадания влаги внутрь трансформатора и замедляет старение трансформаторного масла и изоляционных материалов. Благодаря этому трансформатор сохраняет надежную работу при сокращенном объеме регламентного обслуживания.

Контроль температуры и давления

Масляные трансформаторы ZTELEC могут комплектоваться дистанционным сигнальным термометром и предохранительным клапаном сброса давления. Эти элементы контроля и защиты передают важные данные о режиме работы и повышают безопасность и эксплуатационную надежность трансформатора.

Масляный трансформатор‑надежное решение для распределения электроэнергии

Благодаря оптимизированной конструкции магнитопровода, надежной технологии обмоток, герметичному баку, эффективному масляному охлаждению и встроенным средствам контроля и защиты масляные трансформаторы ZTELEC являются надежным решением для современных систем распределения электроэнергии.

Технические характеристики

Номинальная мощность (кВА)	Напряжение		Группа соединений	Потери (Вт)		Ток холостого хода (%)	Напряжение короткого замыкания (%)	Габаритные размеры (Д × Ш × В, мм)	Масса (кг)
	ВН (кВ)	НН (кВ)		Потери холостого хода (Вт)	Потери короткого замыкания (Вт)
30	20 / 22 / 24	0.4	Dyn11 or Yyn0	100	690 / 660	2.1	5.5	670 × 310 × 615	346
50	20 / 22 / 24	0.4	Dyn11 or Yyn0	130	1010 / 960	2.0	5.5	700 × 325 × 630	417
80	20 / 22 / 24	0.4	Dyn11 or Yyn0	180	1440 / 1370	1.8	5.5	755 × 355 × 690	556
100	20 / 22 / 24	0.4	Dyn11 or Yyn0	200	1730 / 1650	1.6	5.5	785 × 360 × 685	619
125	20 / 22 / 24	0.4	Dyn11 or Yyn0	240	2080 / 1980	1.5	5.5	805 × 370 × 720	703
160	20 / 22 / 24	0.4	Dyn11 or Yyn0	290	2540 / 2420	1.4	5.5	850 × 385 × 735	794
200	20 / 22 / 24	0.4	Dyn11 or Yyn0	340	3000 / 2860	1.3	5.5	865 × 405 × 805	935
250	20 / 22 / 24	0.4	Dyn11 or Yyn0	400	3520 / 3350	1.2	5.5	905 × 415 × 935	1086
315	20 / 22 / 24	0.4	Dyn11 or Yyn0	480	4210 / 4010	1.1	5.5	925 × 440 × 915	1226
400	20 / 22 / 24	0.4	Dyn11 or Yyn0	570	4970 / 4730	1.0	5.5	970 × 465 × 960	1468
500	20 / 22 / 24	0.4	Dyn11 or Yyn0	680	5940 / 5660	1.0	5.5	1035 × 500 × 1010	1758
630	20 / 22 / 24	0.4	Dyn11 or Yyn0	810	6820	0.9	6.0	1110 × 525 × 1075	2074
800	20 / 22 / 24	0.4	Dyn11 or Yyn0	980	8250	0.8	6.0	1190 × 580 × 1155	2840
1000	20 / 22 / 24	0.4	Dyn11 or Yyn0	1150	11330	0.7	6.0	1205 × 560 × 1195	2842
1250	20 / 22 / 24	0.4	Dyn11 or Yyn0	1380	13200	0.7	6.0	1185 × 590 × 1205	3168
1600	20 / 22 / 24	0.4	Dyn11 or Yyn0	1660	15950	0.6	6.0	1225 × 565 × 1345	3800
2000	20 / 22 / 24	0.4	Dyn11 or Yyn0	1950	19140	0.6	6.0	1310 × 615 × 1435	4633
2500	20 / 22 / 24	0.4	Dyn11 or Yyn0	2340	22220	0.5	6.0	1390 × 660 × 1510	5329

Как опытный производитель трансформаторов, ZTELEC Electric Technology (Zhengzhou) Co., Ltd. предлагает решения масляных трансформаторов согласно номинальной мощности, классу напряжения, условиям монтажа, требованиям к охлаждению и техническим заданиям проекта. Свяжитесь с ZTELEC для технических консультаций и изготовления трансформаторов по индивидуальным требованиям.
